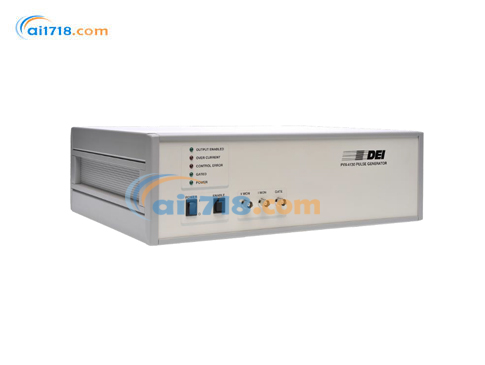

美國DEI　PVX-4130脈沖發生器

型號：PVX-4130脈沖發生器

品牌：美國DEI

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DEI

Directed Energy, Inc.（簡稱DEI）創立于 1987 年，總部位于美國加州，是全球高端脈沖功率設備研發制造的老牌專精企業。公司深耕納秒級超快脈沖技術，憑借低電感、高功率密度的專利封裝工藝，成為高壓脈沖與激光驅動領域的標桿品牌。 DEI 核心主營兩大產品線：一...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DEI PVX-4130脈沖發生器由由愛儀器儀表網代理,本產品專為高阻抗容性負載優化設計，非常適用于驅動飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

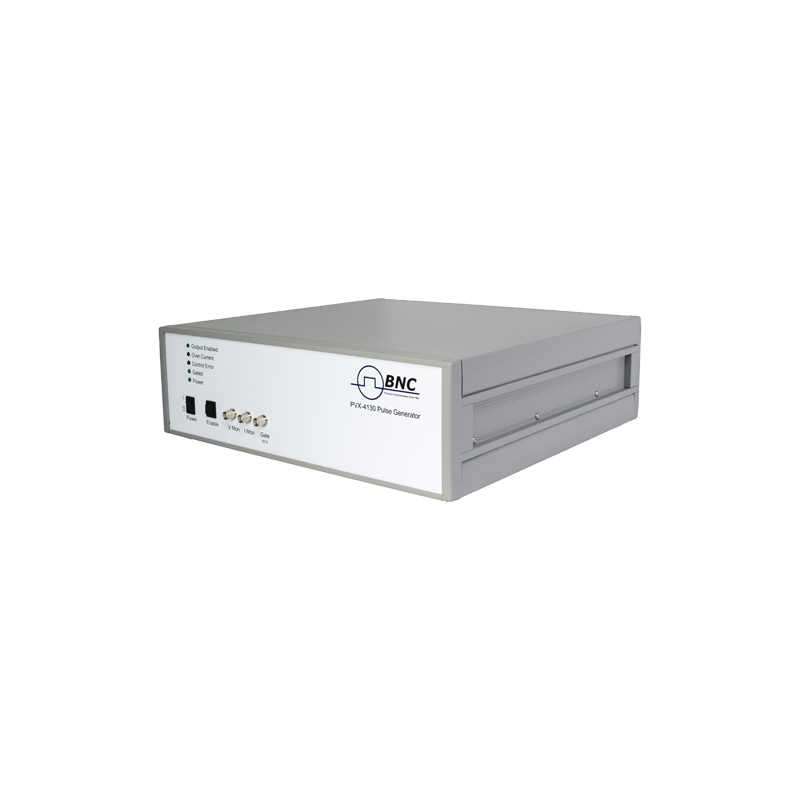

美國DEI PVX-4130脈沖發生器產品簡介
PVX-4130 脈沖發生器可產生*高 6000V 的高速高壓波形，專為高阻抗容性負載優化設計，非常適用于驅動飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板。其堅固且多功能的設計，也適用于功率管柵極、普克爾盒、Q 開關、聲換能器、微通道板、光電倍增管和像增強器的脈沖或門控驅動。PVX-4130 *的脈沖保真度，能優化其搭載的任何系統的性能。
該設備可生成 6000V 輸出電壓脈沖，上升和下降時間均小于 60 納秒，在容性負載下可輸出至直流的超平坦電壓脈沖?？僧a(chǎn)生從地電位到 + 6000V 或從地電位到 - 6000V 的單端輸出脈沖；同時通過接入低壓（VLow）和高壓（VHigh）兩路電源輸入，還能生成以偏離地電位的直流電壓為基準的脈沖，該直流偏置電壓范圍為 - 6000V 至 + 6000V，電源電壓*大壓差≤6000V。
PVX-4130 需外接 TTL 門控信號、高壓直流電源，也可按需接入直流偏置電源。輸出脈沖的寬度和頻率由門控信號控制，脈沖輸出電壓則由輸入直流電源的幅值調節。
當輸入門控信號為高電平時，高壓電源（Vhigh）與輸出端連通；當輸入門控信號為低電平時，低壓電源（Vlow）與輸出端連通。因此，對輸入門控信號進行邏輯反相，即可使 PVX-4130 產生負向脈沖 —— 設備未觸發脈沖時門控信號保持高電平，門控信號跳轉為低電平時，低壓輸入電源與輸出端連通，進而生成負向脈沖。

產品核心特性
0 至 ±6000V 脈沖輸出 | 上升 / 下降時間＜60 納秒 | 脈沖寬度可至直流（*?。?50 納秒）脈沖重復頻率＞10kHz | 專為驅動偏轉板、柵極及其他容性負載優化 | 具備電弧、短路和負載瞬態保護功能配備電壓和電流監測輸出端
PVX-4130 的前面板設有狀態指示 LED，可實時監測發生器工作狀態；前面板的電壓和電流監測接口，能直接實時觀測輸出電壓和電流波形，無需外接高壓示波器探頭。
該脈沖發生器采用直接耦合、風冷式固態半橋（圖騰柱）設計，脈沖上升和下降速度一致，功耗低，且?guī)缀鯚o過沖、下沖和振鈴現象。內置過流檢測與關斷電路，可防止負載或互連電纜出現電弧、短路時對設備造成潛在損壞?？刂坪捅Ｗo邏輯電路、輔助電源、儲能模塊及輸出網絡均集成于 PVX-4130 機身內部，可直接與負載連接，無需在脈沖發生器和負載之間增設串聯 / 分流電阻、阻抗匹配網絡，也無需額外的儲能模塊（電容組），相關功能均由設備內部完成。

產品特點
輸出 ±6000V 高壓脈沖，上升 / 下降時間＜60ns（典型＜52ns），脈沖保真度高，幾乎無過沖、下沖及振鈴
專為高阻抗容性負載優化，支持幾 pF 至數百 pF 容性負載，低容 / 低壓下也可驅動阻性 / 感性負載
支持 0~±6000V 直流偏置脈沖輸出，脈沖寬度＜150ns 至直流可調，重復頻率*高 10kHz
內置電弧、短路及負載瞬態保護，集成過流檢測關斷電路，無需外接阻抗匹配及儲能模塊
配備前端電壓 / 電流監測接口，無需高壓示波器探頭即可實時觀測波形，操作便捷
風冷固態半橋設計，直接耦合輸出，功耗低、穩定性強，脈沖間抖動＜1ns，傳輸延遲典型 160ns

應用場景
廣泛應用于飛行時間質譜儀、加速器的粒子束靜電調制，及普克爾盒、Q 開關、微通道板、光電倍增管等器件的高壓脈沖驅動與門控控制。

美國DEI PVX-4130脈沖發生器技術參數

所有規格均為接 50 皮法容性負載、搭配 4 英尺（約 1.2 米）RF-58（50Ω）同軸電纜時的測試值

指標項	技術參數
輸出端
*大輸出值	+6000V（高壓電源 - 低壓電源）
*小輸出值	0V
調節方式	由輸入電源電壓控制
脈沖上升 / 下降時間	＜60 納秒，典型值＜52 納秒（10%~90% 幅值）
脈沖寬度	＜150 納秒至直流，由輸入門控信號控制
脈沖重復頻率（PRF）	單脈沖模式至 6000V 連續輸出下 10kHz，*大值受功耗限制⁽¹⁾
*大平均功率	100W（高壓電源 - 低壓電源），環境溫度超過 25℃時，每升高 1℃功率降額 2W⁽¹⁾
*大占空比	連續工作
脈沖下垂	＜1%
過沖 / 下沖	＜5%
傳輸延遲	典型值 160 納秒
脈沖抖動	脈沖間＜1 納秒
輸出連接器及線纜	機背配備 Kings 10KV 高壓連接器，標配 4 英尺（約 1.2 米）RG-58（50Ω）同軸電纜
輸入直流電壓 + Vin（Vhigh，用戶自備）
**大值	+6000V
**小值	-6000V
相對*大值	高于低壓電源（Vlow）6000V
相對*小值	高于低壓電源（Vlow）0V
輸入直流電壓 - Vin（Vlow，用戶自備，僅輸出偏置時需接入）
**大值	+6000V
**小值	-6000V
直流輸入連接器	機背配備 Kings 10KV 高壓連接器（高壓、低壓各 1 個）
門控信號（用戶自備）
信號源及連接器	50Ω 阻抗 TTL 信號，接入前面板 BNC 連接器
電壓與電流監測端
電壓監測	2000:1 分壓，適配 1MΩ 負載，BNC 連接器
電流監測	10A/V 采樣，適配 50Ω 負載，BNC 連接器
通用規格
輔助電源	90~240V 交流電，50/60Hz
外形尺寸（不含連接器）	19 英寸寬 ×5.2 英寸高 ×16 英寸深（48.25 厘米寬 ×13.2 厘米高 ×41 厘米深）
近似重量	18 磅（8.2 千克）

典型輸出波形

45 納秒上升時間、6000V 輸出（水平刻度 25 納秒 / 格，垂直刻度 1.2kV / 格）
125 納秒*小脈寬、6000V 輸出（水平刻度 25 納秒 / 格，垂直刻度 1.2kV / 格）
6000V 輸出典型波形（水平刻度 25 微秒 / 格，垂直刻度 1.2kV / 格）
10kHz 重復頻率、6000V 輸出（水平刻度 50 微秒 / 格，垂直刻度 1.2kV / 格）
