美國DEI PVX-4141脈沖發生器由愛儀器儀表網代理,本產品針對高阻抗容性負載做了優化，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

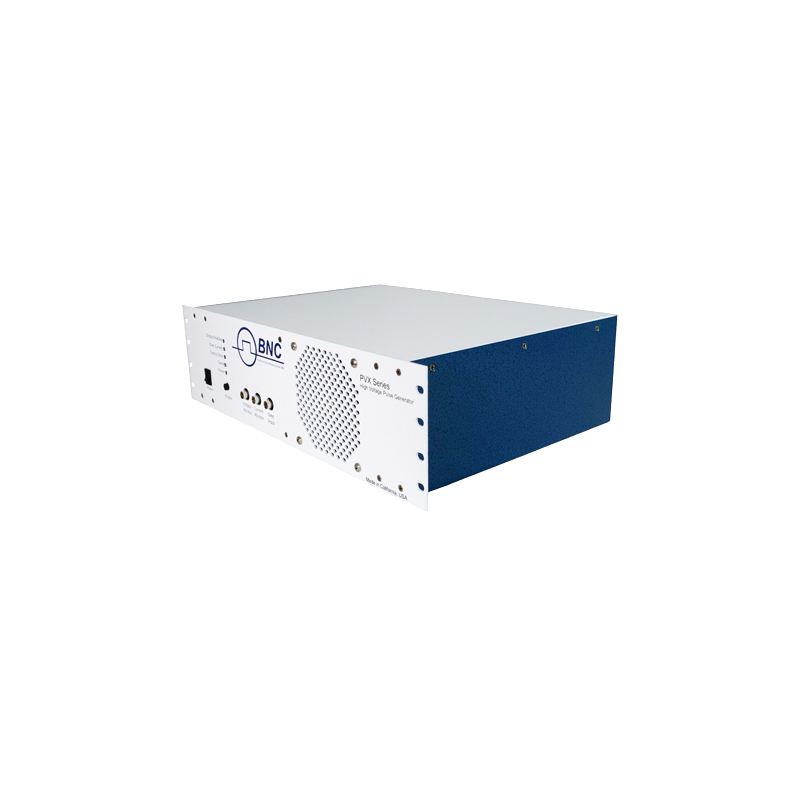

美國DEI PVX-4141脈沖發生器產品簡介
PVX-4151 脈沖發生器可產生*高 1500V 的高速高壓波形。該設備針對高阻抗容性負載做了優化，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動。其堅固且多功能的設計，也使其適用于功率管柵極、普克爾斯盒、Q 開關、聲換能器、微通道板、光電倍增管和像增強器的脈沖或選通驅動。PVX-4151 *的脈沖保真度，能將其所在任一系統的性能發揮到*佳。
PVX-4151 可產生 1500V 的輸出電壓脈沖，上升和下降時間均小于 25 納秒，在容性負載下輸出至直流的電壓脈沖保持極高平坦度。設備可產生從地電位到 + 1500V 或從地電位到 - 1500V 的單端輸出脈沖，也可通過同時接入低電壓（VLow）和高電壓（VHigh）電源輸入，生成以偏離地電位的直流電壓為基準的脈沖。該直流偏置電壓范圍為 - 1500V 至 + 1500V，電源電壓*大壓差≤1500V。
PVX-4151 的工作需接入 TTL 選通信號、高壓直流電源，還可按需接入直流偏置電源。輸出脈沖的寬度和頻率由選通信號控制，脈沖輸出電壓則由輸入直流電源的幅值控制。
當輸入選通信號為高電平時，高壓電源（VHigh）與輸出端連通；當輸入選通信號為低電平時，低壓電源（VLow）與輸出端連通。因此，對輸入選通信號進行邏輯反相，即可使 PVX-4151 產生負向脈沖 —— 設備未輸出脈沖時選通信號保持高電平，選通信號跳轉為低電平時，低壓電源（VLow）接入輸出端，從而生成負向脈沖。
PVX-4151 配備前置面板指示燈，用于監測脈沖發生器的工作狀態；前置面板的電壓和電流監測接口，可直接實時觀測輸出電壓和電流波形，無需外接高壓示波器探頭。
該脈沖發生器采用直接耦合、風冷式固態半橋（圖騰柱）設計，脈沖上升和下降時間一致、功耗低，且?guī)缀鯚o過沖、下沖和振鈴現象。設備內置過流檢測和關斷電路，可防止因負載或互連電纜發生電弧、短路對脈沖發生器造成潛在損壞。所有控制和保護邏輯電路、輔助電源、儲能模塊及輸出網絡均集成于 PVX-4151 內部，可直接與負載連接，無需在脈沖發生器和負載之間增設串聯 / 并聯電阻、阻抗匹配網絡，也無需額外的儲能模塊（電容組），相關功能均由設備內部實現。

產品特點
輸出 ±1500V 高壓脈沖，上升 / 下降時間＜25ns，脈沖保真度高
適配高阻抗容性負載，支持直流偏置脈沖，脈沖寬 / 頻由 TTL 信號靈活控制
固態半橋設計，無過沖 / 振鈴，內置過流保護，風冷散熱功耗低
集成電壓 / 電流監測、儲能及匹配網絡，可直接接負載，無需外接配件
支持單脈沖 / 240KHz 連續 / 5MHz 突發輸出，脈沖間抖動＜1ns，穩定性強

應用場景
PVX-4151 高壓脈沖發生器專為高速高壓脈沖驅動設計，核心適用于飛行時間質譜儀、加速器中粒子束靜電調制的引出柵極與偏轉板驅動，同時可廣泛應用于功率管柵極、普克爾斯盒、Q 開關的脈沖 / 選通，以及聲換能器、微通道板、光電倍增管、像增強器等器件的高壓脈沖驅動，也可在一定限制內驅動阻性 / 感性負載，滿足科研、高端儀器制造等領域的高速高壓脈沖應用需求。

美國DEI PVX-4141脈沖發生器技術參數
所有規格參數均為接 50 皮法容性負載、通過 6 英尺（約 1.8 米）RG-62（93Ω）同軸電纜測試所得
*小脈沖寬度＜60 納秒、輸出 1500V（水平刻度 25 納秒 / 格，垂直刻度 300V / 格）
上升和下降時間 18 納秒、輸出 1500V（水平刻度 10 納秒 / 格，垂直刻度 300V / 格）
1500V 典型輸出波形（水平刻度 1 微秒 / 格，垂直刻度 300V / 格）
頻率 244 千赫、輸出 1500V（水平刻度 2.5 微秒 / 格，垂直刻度 300V / 格）

性能參數	*大值	*小值	調節方式
輸出電壓（VHigh - VLow）	±1500 伏	0 伏	由輸入電源電壓控制
脈沖上升 / 下降時間	-	-	＜25 納秒，典型值＜20 納秒（10%~90% 幅值）
脈沖寬度	-	-	＜60 納秒至直流，由輸入選通信號控制
脈沖重復頻率（PRF）	-	-	單脈沖模式至 1500V 連續輸出下 240 千赫（*大值受功耗限制⁽¹⁾）；突發模式 5 兆赫，由輸入選通信號控制
*大平均功率	-	-	150 瓦（VHigh + VLow），環境溫度超過 25℃時，每升高 1℃功率降額 2 瓦⁽¹⁾
*大占空比	-	-	連續
脈沖下垂	-	-	＜1%
過沖 / 下沖	-	-	＜5%
傳輸延遲	-	-	典型值 120 納秒
抖動	-	-	脈沖間＜1 納秒
輸出連接器及電纜	-	-	SHV 連接器，配 6 英尺（約 1.8 米）RG-62（93Ω）同軸電纜

輸入直流電壓 + V_IN（V_High）
**大值：+1500 伏
**小值：-1500 伏
相對*大值：高于 VLow 電壓 + 1500 伏
相對*小值：高于 VLow 電壓 0 伏
輸入直流電壓 - V_IN（V_Low）
**大值：+1500 伏
**小值：-1500 伏
輸入直流連接器：后置面板 SHV 連接器（+V_IN和 - V_IN各 1 個）
選通信號
信號源及連接器：50Ω 阻抗 TTL 信號，接入前置面板 BNC 連接器
電壓和電流監測
電壓監測：1000:1 分壓，接 1 兆歐阻抗，BNC 連接器
電流監測：10 安 / 伏，接 50Ω 阻抗，BNC 連接器
通用參數
輔助電源：90 伏交流～240 伏交流，50/60 赫茲
外形尺寸（高 × 寬 × 深）：5.2 英寸 ×19 英寸 ×13 英寸（不含連接器），即 13.2 厘米 ×48.25 厘米 ×33 厘米
近似重量：18 磅（8.2 千克）
