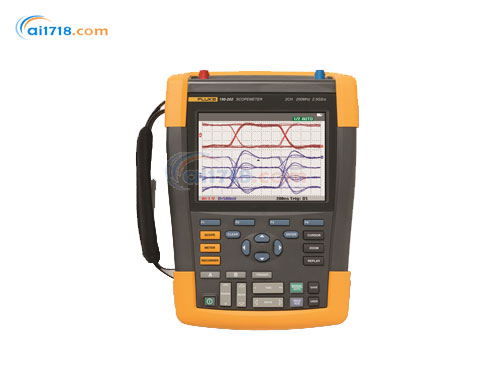

美國FLUKE(福祿克)　Fluke 190系列示波表

型號：Fluke 190系列示波表

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布?xì)W洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國FLUKE Fluke 190系列示波表由愛儀器儀表網代理，本產品分為二通道和四通道型，其針對 CAT IV 環境制造，帶寬60 MHz至200MHz。請根據測試環境和預算來選擇適宜型號?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?Fluke ScopeMeter 190 系列示波表分為二通道和四通道型，其針對 CAT IV 環境制造，帶寬60 MHz至200MHz。請根據測試環境和預算來選擇適宜型號
?Fluke 190 系列 II - ScopeMeter® 測試工具 20 年的創新成果
?作為*款安全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波器，F(xiàn)luke ScopeMeter® 190 系列 II 將*的性能水平、耐用性和便攜性集于一身
?您可以選擇 60 MHz、100 MHz、200 MHz 或 50 MHz 帶寬型號，實時采樣率高達 5 GS/s，分辨率為 200 ps，可捕獲噪音和其他干擾
?所有型號均帶有深度存儲器—每個通道多達 10,000 個樣本—因此您可以詳細檢查波形中非常微小的部分
?所有型號均達到 IP-51 等級，可以防塵、防水、防潮和抵抗大范圍的溫度變化
?Fluke ScopeMeter 測試工具是由電池供電的手持式設備，設計用于滿足現場服務人員的要求

產品特點：
?Fluke ScopeMeter 190 系列 II 將*高安全等級和強大的便攜性與臺式示波器的高性能相結合
?這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計，能夠在艱苦、骯臟、危險的工業條件下工作，測試從微電子到電力電子應用領域的所有設備
?190 系列 II 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務
?其包括萬用表，TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 ?Connect-and-View? 觸發的免提操作
?兩個或四個電氣隔離輸入
?安全等級為 CAT III 1000V/CAT IV 600V
?60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
?采樣率高，高達 5 GS/s，分辨率高達 200 ps（具體取決于使用的型號和信道）
?深度存儲：每個通道波形捕獲 10,000 次，因此您可以放大查看細節
?雙通道型號專用的 5000 計數數字萬用表
?通過四通道型號中的示波器 BNC 輸入端進行四個儀表測量
?Connect-and-View? 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
?ScopeRecord 滾動模式，捕獲波形取樣數據*長達到 48 小時
?TrendPlot，趨勢測量讀數長達 22 天
?先進的自動測量，功率（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
?防塵和防水等級為 IP 51，可用于嚴苛環境
?隔離的 USB 端口可連接存儲設備和 PC
?鋰離子電池支持更長的運行時間間隔：
190-X04，四通道型號長達 7 小時（標配 BP291）
190-X02，雙通道型號長達 4 小時（標配 BP290）或者長達 8 小時（使用選件 BP291）
使用可選的外置電池充電器 EBC290 為備用電池充電
?易于開啟的電池蓋使您可以輕松更換電池
?當無人看管時，可用標準 Kensington® 鎖作為固定和鎖定示波器的方便插槽

診斷能力和 CAT IV 安全等級提升四倍
?Fluke ScopeMeter 190 系列 II 手持式示波器采用雙重絕緣的雙通道和四通道浮動示波器，安全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量

工業系統的二維測試：
同時檢查輸入信號、輸出反饋回路或安全互鎖，以查找一系列問題，包括：
?電路電壓/電流過載
?信號定時測量和同步問題
?衰減/輸入阻抗失配
?信號波動/漂移

診斷 VSD、功率逆變器和轉換器的三相測試
?三相功率輸入中的諧波、瞬變和負載測試
?為錯誤的 IGBT 柵極或過濾器電路排除直流至交流轉換器的故障
?測試反射和瞬變或電壓不平衡的 PWM 輸出

從 mV 到 kV 的安全測量

?標準探頭的應用范圍廣泛（從 mV 至 kV），您可以應對從微電子領域到重型中壓電

?氣應用的任何問題。獨立的絕緣輸入使您可以測量具有單獨接地參照的混合電路

?從而消除了發生意外接地短路的風險僅憑 IP-51 等級應對*苛刻的條件（基于市場上的 IEC60529 示波器）

?所有 ScopeMeter 便攜式示波器均堅固耐用而且防震，適用于惡劣環境

?其密封的外殼可防塵、防水蒸氣、防水、防潮并抵御空氣污染，從而確保在您每次需要時能?展現可靠而*的性能

內置數字萬用表快速而方便地執行*測量
?內置數字萬用表 190 系列 II 雙通道型號帶有獨立的雙輸入示波器和專用數字萬用表
?使用內置的 5000 計數數字萬用表可使您方便地從波形分析轉換為*的萬用表測量
?測量功能包括 Vdc、Vac、Vac+dc、電阻、連通性和二極管測試
?使用具備廣泛換算系數的合適的分流器、探頭或適配器來測量電流和溫度
?Fluke-190-X04 四通道型號通過四通道示波器 BNC 輸入端整合四個儀表測量值

一次充電完成一個班次的所有工作
全新高性能電池采用先進的鋰電池技術，四通道型號可連續工作長達七小時，雙通道型號可連續工作長達四小時（使用可選 BP291 電池組可連續工作長達 8 小時）易于開啟的電池蓋使您可以快速更換電池

通過新的 USB 連接輕松捕獲并分享波形
兩個 USB 端口以電子方式與測量輸入電路隔離，為您提供到 PC 或 USB 存儲設備的輕松的 USB 連接。將無限量的波形、屏幕捕獲內容和儀器設置保存至 USB 存儲設備。連接到 PC USB 接口，使用面向 windows 的 FlukeView 軟件傳輸并歸檔重要的測量數據

通過 Connect-and-View? 觸發立即查看穩定的顯示
Connect-and-View? 通過識別信號類型來自動設置正確的觸發。無需觸壓按鈕，您便可獲得穩定、可靠、重復顯示的所有信號，包括電機驅動和控制信號。加快快速、連續地測量一系列測試點的速度

通過 ScopeRecord? 記錄長達 48 小時的高分辨率波形
ScopeRecord 存儲器可在每個通道上存儲多達 30,000 個數據點，同時捕獲間歇性事件和快速故障
?存儲事件，如動態文件、UPS 加電信號、電源交流和直流信號以及電機啟動
?借助于保持觸發模式，ScopeMeter 190 系列 II 可自動識別電源故障并存儲其之前的波形數據
?通過波形縮放，您可以查看單獨重啟等*小的細節

通過 Trendplot? 無紙化記錄儀記錄長達 22 天的信息，以查找間歇性故障
?這些間歇性事件可能是由連接不當、灰塵、污垢、腐蝕、或只是斷線或破損的接頭引起。線路中斷、凹陷或電機啟動和停止也可能導致停機。Fluke ScopeMeter 測試工具中的 TrendPlot 功能有助于通過以下途徑查找上述故障：
顯示長達 22 天內的*小峰值和*大峰值以及平均值
顯示所有輸入的電壓、電流、溫度、頻率和相位，所有這些項目均標有時間和日期，以便查明故障

技術指標
帶寬	Fluke 190-504： 500 MHz Fluke 190-204： 200 MHz Fluke 190-202： 200 MHz Fluke 190-104： 100 MHz Fluke 190-102： 100 MHz Fluke 190-062： 60 MHz
通道數量	Fluke 190-504：500 MHz：4 通道 Fluke 190-204：200 MHz：4 通道 Fluke 190-202： 200 MHz：2 通道 Fluke 190-104： 100 MHz：4 通道 Fluke 190-102： 100 MHz：2 通道 Fluke 190-062： 60 MHz：2 通道
實時采樣率	Fluke 190-504： 5 GS/s Fluke 190-204： 2.5 GS/s Fluke 190-202： 2.5 GS/s Fluke 190-104：1.25 GS/s Fluke 190-102： 1.25 GS/s Fluke 190-062： 625 MS/s
輸入	Fluke 190-X04： 4x BNC 輸入用于示波器和萬用表測量 Fluke 190-X02：2 個 BNC 輸入和 1 個 DMM 輸入
獨立浮動隔離輸入	輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV
時基范圍	1 ns/div 至 4s/div（190-504，500 MHz 型號） 2 ns/div 至 4s/div（190-20X，200 MHz 型號） 5 ns/div 至 4s/div（190-10X，100 MHz 型號） 10 ns/div 至 4s/div（190-062，60 MHz 型號）
輸入靈敏度	2 mV-100 V/div 加上各種衰減
觸發類型	Connect-and-View?，自由運行，單次拍照，邊緣，延時，雙斜率，?視頻，視頻線路，可選脈沖寬度，N 循環
觸發源	Fluke 190-X02： 2 個 BNC 輸入或通過 DMM 輸入連接外部 Fluke 190-X04：4 個 BNC 輸入
電子脈沖捕獲	8 ns
示波器測量	光標: 7 自動： 30
*大記錄長度	ScopeRecord 模式: 每次輸入 30,000 pt 示波器模式: 每次輸入 10,000 pt
存留	數字余輝提供了類似于模擬示波器的波形衰減
波形比較	帶有自動通過/失敗測試的波形參考

DMM 規格（雙通道型號）
儀表輸入（也用作示波器模式的外部觸發輸入）	4 mm 香蕉插頭輸入與示波器輸入和接地完全隔離
*大分辨率	5000 計數
測量	Vdc，Vac rms，Vac+dc rms，電阻，持續性，二極管測試，電流（通過電流鉗或分流器），溫度 oC 或 oF（使用可選轉換器）
存儲位置	屏幕 + 設置：30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。
顯示屏	153 mm 快速更新的全彩色 LCD

環境指標
工作溫度	0oC 至 40oC（含電池） 0oC 至 50oC（不含電池）
存放溫度	-20°C 至 +60°C
工作海拔	CAT IV 600 V/ CAT III 1,000 V 高為 2,000 m (6666 ft) CAT III 600 V/ CAT II 1,000 V 高為 3,000 m (10,000 ft)

安全規格
電氣安全性	1,000V CAT III/600V CAT IV (EN61010-1)

機械和通用規格
尺寸	270 x 190 x 70 mm
重量	2.2 kg
保修期	主機三年保修
鋰離子電池	Fluke 190-XX2： BP290 (2400mAh) Fluke 190-XX4： BP291 (4800mAh)

型號名稱	描述
Fluke-190-504	彩色 ScopeMeter，500 MHz，4 個通道和 DMM/Ext. 輸入
Fluke-190-504/S	彩色 ScopeMeter，500 MHz，4 個通道和 DMM/Ext. 輸入，隨附 SCC-290 工具包
Fluke-190-502	ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入
Fluke-190-502/S	ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
Fluke-190-062	ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入
Fluke-190-062/S	ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
Fluke-190-102	ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入
Fluke-190-102/S	ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
Fluke-190-104	ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入
Fluke-190-104/S	ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件
Fluke-190-202	ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入
Fluke-190-202/S	ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
Fluke-190-204	ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入
Fluke-190-204/S	ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件

包括附件
雙通道型號	VPS410 電壓探頭組（一個紅色，一個藍色） TL175 TwistGuard? 安全設計的測試引線組（紅色和 BC190 充電器/電源適配器 BP290 2400 mAh 鋰離子電池手腕帶（粘帖到儀器手腕帶多語言用戶手冊光盤 FlukeView ScopeMeterDdemo 軟件包（功能有限制） USB 接口電纜
四通道型號	VPS410 電壓探頭組（一個紅色，一個藍色，一個灰色，一個綠色） BC190 充電器/電源適配器 BP291 4800 mAh 大容量鋰離子電池手腕帶（粘帖到儀器）手腕帶多語言用戶手冊光盤 FlukeView ScopeMeter 演示軟件包（功能有限制） USB 接口電纜
保修期	附件一年保修

機套和掛件
C195	軟攜包
C290	Fluke 190 II 系列專用硬質便攜保護箱

測試線，探頭和線夾
AS400	探頭附件擴展套件
PM 9081	雙香蕉插頭轉 BNC 適配器
PM 9082雙香蕉插頭轉/BNC 適配器	雙香蕉插頭轉 BNC 適配器
PM9091	同軸 BNC 電纜套件，彩色編碼，每套 3 根，每根 1.5 米
PM9093	BNC 插頭至雙 BNC 插口
PM9096/201	PM9096/201 次級點火拾取夾，1000:1
RS400	RS400 探頭附件更換套件
VPS410-R	ScopeMeter 工業級電壓探頭組，紅色，10:1，1000V CAT III，600V CAT IV
VPS410-B	ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV
VPS410-G	ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV
VPS410-V	ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV
STL120-III	STL120-III 屏蔽型測試線套件
TL910	電氣測試探頭組
TRM50	同軸直通 BNC 插頭至 BNC 插口電纜端接器。2 個一組，50Ohm，1000V CAT III，最大功率 1W
VPS101	VPS101 – 電壓探針套件，1:1，一個黑色
VPS410-II-B	ScopeMeter 工業電壓探針組，藍色，10:1，500 MHz
VPS410-II-G	ScopeMeter 工業電壓探針組，灰色，10:1，500 MHz
VPS410-II-R	ScopeMeter 工業電壓探針組，紅色，10:1，500 MHz
VPS410-II-V	ScopeMeter 工業電壓探針組，綠色，10:1，500 MHz
VPS420-B	ScopeMeter 高工作電壓的耐用探針組，藍色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓（探針尖端和參考導線之間的電壓）：2000V CAT III / 1200V CAT IV
VPS420-G	ScopeMeter 高工作電壓的耐用探針組，灰色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓（探針尖端和參考導線之間的電壓）：2000V CAT III / 1200V CAT IV
VPS420-V	ScopeMeter 高工作電壓的耐用探針組，綠色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓（探針尖端和參考導線之間的電壓）：2000V CAT III / 1200V CAT IV
VPS510-B	ScopeMeter 電子電壓探頭組，藍色，10:1，500 MHz，300 V CAT III
VPS510-G	ScopeMeter 電子電壓探頭組，灰色，10:1，500 MHz，300 V CAT III
VPS510-R	ScopeMeter 電子電壓探頭組，紅色，10:1，500 MHz，300 V CAT III
VPS510-V	ScopeMeter 電子電壓探頭組，綠色，10:1，500 MHz，300 V CAT III
VPS420-R	加固型實用 ScopeMeter 電壓探頭組，紅色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓(探針和參考測試線之間的電壓)：2000V CAT III / 1200V CAT IV

電池，充電器和適配器
BC190	電源適配器/電池充電器
BP290	Fluke 190 II 系列專用 2400 mAh 鋰電池
BP291	Fluke 190 II 系列專用 4800 mAh 高容量鋰電池
EBC290	外部電池充電器，從儀器外部給 BP290 或 BC291 充電

電流鉗
80i-110s	交/直流電流鉗
CS20MA	電流分流，4~20 mA，30V CAT III
i3000 Flex-4PK	Fluke i3000s Flex AC 電流鉗型表，4 套件
i1000s	交流電電流探頭
i1010	交/直流電流鉗
i200s	交流電流鉗
i3000s	交流電電流鉗表
i30s	AC/DC 電流鉗表
i310s	電流儀表
i400s	交流電電流鉗表
i410	交/直流電流鉗
i5S	AC 電流鉗表

軟件
SW90W	FlukeView 示波表軟件

選件
SCC290	ScopeMeter (SW90W) 專用 FlukeView 軟件和便攜箱 (C290) 套件
HH290	ScopeMeter 190 II 系列專用掛鉤

附件套件
MA190	附件組，適用于醫療和視頻應用

壓力
PV350	壓力真空模塊

Test Leads
福祿克（Fluke）TL175 可旋轉表筆	Fluke TL175 可旋轉表筆
TL220	SureGrip? 工業測試線組
TL224	SureGrip? 隔熱測試線

溫度
80CK-M	K 型公頭微型連接器
80PJ-1	珠型探頭
80PK-1	珠型探頭
80PK-22	SureGrip 浸入式溫度探頭
80PK-24	SureGrip 氣體溫度探頭
80PK-25	SureGrip 刺穿式溫度探頭
80PK-26	SureGrip 錐形溫度探頭
80PK-27	SureGrip 工業表面溫度探頭
80PK-3A	表面探頭
80PK-8	管夾式溫度探頭
80PK-9	通用探頭
80PK-EXT	延長線套件
80T-150UA	通用溫度探頭
80TK	熱電偶模塊
