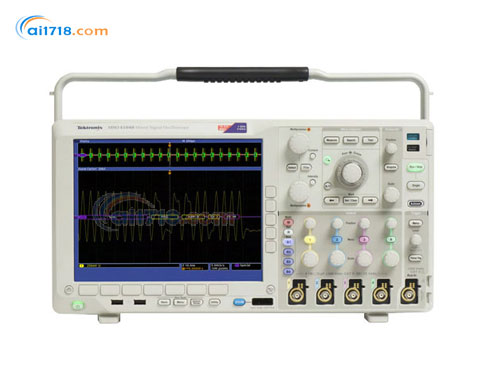

美國TEKTRONIX　MDO4104-3混合域示波器

型號：MDO4104-3混合域示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克MDO4104-3混合域示波器由愛儀器儀表網代理，是內含頻譜分析儀的示波器。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·關鍵性能指標
·4條模擬通道
·1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號
·16 條數字通道
·MagniVu? 高速采集提供 60.6 ps 的精細定時分辨率
·1 條射頻通道
·50 kHz 至 3 GHz 或 50 kHz 至 6 GHz 頻率范圍型號
·超寬捕獲帶寬 ≥1 GHz
·標配無源電壓探頭，3.9 pF 容性負載，500 MHz 或 1 GHz 模擬帶寬

產品特點：
·混合域分析
·頻譜分析
·觸發射頻功率電平
·觸發頻譜分析或自由運行頻譜分析
·三維頻譜圖顯示可方便觀察和深入了解緩慢變化的射頻現象
·自動測量包括：通道功率、鄰道功率比 (ACPR) 和占用帶寬 (OBW)
·專用前面板控件，用于經常執行的任務
·手動標記可進行非峰值測量
·自動峰值標記用于識別頻譜峰值的頻率和幅度
·軌跡類型包括：正常、平均、*大保持和*小保持
·檢測類型包括：+峰值、-峰值、平均值和樣點
·在一臺儀器中以時間相關方式采集模擬信號、數字信號和射頻信號
·Wave Inspector? 控件可以從時域和頻域中簡便地瀏覽時間相關數據
·從射頻輸入中導出幅度、頻率和相位隨時間變化波形
·選配擇頻譜時間來查找和分析射頻頻譜隨時間的變化情況，即使在停止的采集上也可進行
·10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器
·體型小，重量輕 - 僅 5.8 英寸（147 毫米）厚，重 11 磅（5 公斤）
·選配的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行協議觸發、解碼及搜索

連接能力：
·前面板和后面板各有兩個 USB 2.0 主控端口，可快速方便實現數據存儲、打印及連接 USB 鍵盤
·后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀
·選配應用支持
·*射頻觸發

選配應用支持：
·*射頻觸發
·電源分析
·極限和模板測試
·HDTV 和定制視頻分析

	MDO4014-3	MDO4034-3	MDO4054-3	MDO4054-6	MDO4104-3	MDO4104-6
模擬通道	4	4	4	4	4	4
模擬通道帶寬	100 MHz	350 MHz	500 MHz	500 MHz	1 GHz	1 GHz
上升時間	3.5 ns	1 ns	700 ps	700 ps	350 ps	350 ps
取樣速率（1 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
取樣速率（2 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
取樣速率（4 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s
記錄長度（1 個通道）	20M	20M	20M	20M	20M	20M
記錄長度（2 個通道）	20M	20M	20M	20M	20M	20M
記錄長度（4 個通道）	20M	20M	20M	20M	20M	20M
數字通道	16	16	16	16	16	16
射頻通道	1	1	1	1	1	1
射頻通道頻率范圍	50 kHz - 3 GHz	50 kHz - 3 GHz	50 kHz - 3 GHz	50 kHz - 6 GHz	50 kHz - 3 GHz	50 kHz - 6 GHz

MDO4014-3混合域示波器	帶有 4 個 100 MHz 模擬通道、16 個數字通道和 1 個 3 GHz 射頻輸入
MDO4034-3混合域示波器	帶有 4 個 350 MHz 模擬通道、16 個數字通道和 1 個 3 GHz 射頻輸入
MDO4054-3混合域示波器	帶有 4 個 500 MHz 模擬通道、16 個數字通道和 1 個 3 GHz 射頻輸入
MDO4054-6混合域示波器	帶有 4 個 500 MHz 模擬通道、16 個數字通道和 1 個 6 GHz 射頻輸入
MDO4104-3混合域示波器	帶有 4 個 1 GHz 模擬通道、16 個數字通道和 1 個 3 GHz 射頻輸入
MDO4104-6混合域示波器	帶有 4 個 1 GHz 模擬通道、16 個數字通道和 1 個 6 GHz 射頻輸入
