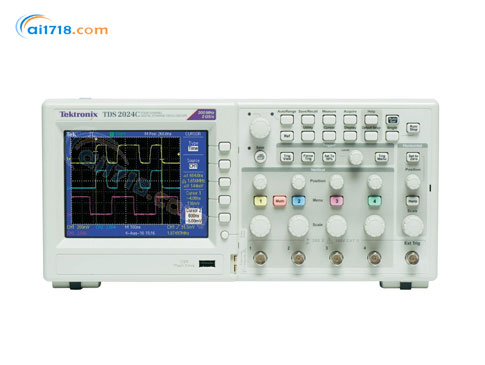

美國TEKTRONIX　TDS2024C彩色數字存儲示波器

型號：TDS2024C彩色數字存儲示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TDS2024C彩色數字存儲示波器由愛儀器儀表網代理，本產品是應用于設計和調試、教育和培訓的彩色數字存儲示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?所有通道的點記錄長度均為 2.5k
?*觸發器，包括脈沖寬度觸發器和可選線路視頻觸發器
?16 次自動測量和 FFT 分析，用于簡化波形分析
?內置波形限制測試
?自動化、擴展數據記錄功能
?自動設置和信號自動量程
?前面板上有 USB 2.0 主機端口，用于數據存儲、打印和連接 USB 鍵盤
?后面板上有 USB 2.0 設備端口，用于連接至 PC 或直接打印到 PictBridge? 兼容打印機
?內置上下文相關內容幫助
?探頭檢查向?qū)?/span>
?多語言用戶界面
?5.7in. (144 mm) 有源 TFT 顏色顯示屏
?體積小、輕型：4.9in. (124mm) 深和 4.4lb。 (2kg)
?迅速簡便地捕獲波形
?方便地使用USB 閃存驅動器，存儲屏幕圖和波形數據
?使用OpenChoice? PC 通信軟件，簡便地捕獲、保存和分析測量結果

產品特點：
?經濟的數字化精度
?迅速簡便地捕獲波形
?靈活地傳送數據
?簡單的存檔和分析功能
?可以信賴的性能
?40 MHz, 60 MHz, 100 MHz 和 200 MHz 帶寬
?高達 2 GS/s 的實時取樣速率
?2 通道或 4 通道
?彩色或單色 LCD 顯示器
?通過前面板 USB 端口支持可移動數據存儲設備
?通過 USB 設備端口及OpenChoice?
?和 NI SignalExpress?
?PC 軟件，無縫連接 PC
?*觸發，包括脈寬觸發和選行視頻觸發
?所有型號上標配 FFT
?11 種自動測量功能
?多語言用戶界面和上下文相關幫助
?通過USB設備端口直接打印到所有兼容PictBridge?的打印機
?終身保修

TDS2000C系列型號	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器（QVGA LCD）	TFT	TFT	TFT	TFT	TFT	TFT	TFT
帶寬*3	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道數量	2	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道上采樣率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	記錄長度所有型號所有時基上2.5k 點
垂直分辨率	8 bits
垂直靈敏度	校準后微調時，所有型號2 mV - 5 V/div
DC 垂直精度	所有型號上± 3%
垂直縮放	垂直擴展或壓縮實時波形或停止的波形
*大輸入	300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC
位置范圍	2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V
帶寬限制	所有型號為20 MHz
輸入耦合	所有型號上AC, DC, GND
輸入阻抗	1 MΩ 并聯, 20pF
時基范圍	5 ns - 50 s/div	5 ns - 50 s/div	5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或折疊活動的波形或停止的波形
I/O 接口
USB 端口	前面板上的USB 主機端口支持USB 閃存驅動器儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機
GPIB	可選
非易失性存儲器
參考波形顯示	（2）個2.5 K 點參考波形
沒有USB 閃存驅動器時的波形存儲	（2） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點
*大USB 閃存驅動器容量	64 GB
沒有USB 閃存驅動器時的設置	10 個前面板設置
帶有USB 閃存驅動器時的設置	每8 MB 4000 個以上前面板設置
帶有USB 閃存驅動器的屏幕圖	每8 MB 128 個以上屏幕圖（圖像數量取決于選擇的格式）
帶有USB 閃存驅動器時全部保存	每8 MB 12 個以上的全部保存操作一個全部保存操作會創建3-9 個文件

記錄長度	2.5K 點
觸發類型	邊沿（上升、下跌）、視頻、脈沖寬度、毛刺
觸發模式	自動、正常、單個
毛刺捕獲	12ns
垂直靈敏度	2mv 到 5v/刻度，帶校準微調
垂直分辨率/精確度	8 位/±3%
時基范圍	5ns 到 50 s/刻度
時基精確度	50ppm
輸入阻抗	1MΩ 與 20pF 對應
采集模式	峰值檢測、采樣、平均值、單個
尺寸/重量	寬 323.8 高 151.4 深 124.5 重 2kg
