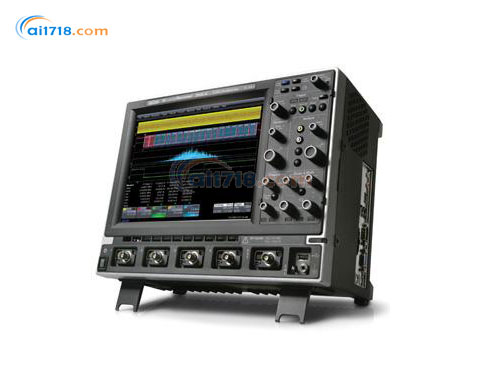

WaveSurfer 24Xs-A
|
WaveSurfer 44Xs-A
|
WaveSurfer 42Xs -A
|
WaveSurfer 64Xs-A
|
WaveSurfer 62Xs-A
|
WaveSurfer 104Xs-A
|
|
帶寬 (@50歐姆)
|
200 MHz
|
400 MHz
|
600 MHz
|
1 GHz
|
|
上升時間
|
1.75 ns
|
875 ps
|
500 ps
|
300 ps
|
|
輸入通道數量
|
4
|
4
|
2
|
4
|
2
|
4
|
|
顯示器
|
10.4"彩色平板TFT-LCD, 800x600 SVGA, 觸摸屏
|
|
采樣率 (單次)
|
2.5 GS/s
|
2.5 GS/s (通道復用時5 GS/s)
|
|
采樣率 (RIS模式)
|
50 GS/s
|
|
標配記錄長度
|
5 Mpts/Ch (所有通道)
|
|
標配捕獲時間
|
在全采樣率時在全部四條通道上高達2 ms
|
|
垂直分辨率
|
8位
|
|
垂直靈敏度
|
2 mV/div - 10 V/div (1 MW); 2 mV/div - 1 V/div (50 W)
|
|
垂直(DC增益)精度
|
±1.0%的全標(典型值); ±1.5%的全標, ≥ 10 mV/div (保證值)
|
|
帶寬限制
|
20 MHz
|
20 MHz, 200 MHz
|
|
*大輸入電壓
|
50W: 5 Vrms, 1 MW: 400 V max (DC + 峰值A(chǔ)C: ≤5 kHz)
|
50W: 5 Vrms, 1 MW: 250 V max (DC + 峰值A(chǔ)C: ≤10 kHz)
|
|
輸入耦合
|
AC, DC, GND (50W: DC和GND)
|
|
輸入阻抗
|
1 MW//16 pF或50 W
|
1 MW//20 pF或50 W
|
|
探測系統
|
BNC或ProBus
|
|
探頭數量
|
每條通道一個PP009 (5mm) (標配)
|
每條通道一個PP011 (5mm) (標配)
|
|
時基范圍
|
200 ps/div - 1000 s/div (滾降模式: 從500 ms/div到1000 s/div)
|
|
時基精度
|
￡5 ppm @ 25°C (典型值)(￡10 ppm @ 5-40°C)
|
|
觸發模式
|
正常觸發, 自動觸發, 單次觸發, 停止觸發
|
|
觸發源
|
任意輸入通道, 外部觸發, Ext X10, Ext/10, 或線路觸發; 斜率和電平對每個觸發源是*的(線路觸發除外)
|
|
觸發耦合
|
DC, AC, HFRej, LFRej
|
|
觸發前延遲
|
0-*的全標
|
|
觸發后延遲
|
0-10,000格
|
|
觸發抑制
|
1 ns - 20 s或1 - 1,000,000,000個事件
|
|
內部觸發電平范圍
|
距中心±4.1格
|
|
外部觸發范圍
|
EXT/10 ±4V; EXT ±400 mV
|
|
觸發
|
|
標配
|
邊沿, 毛刺, 寬度, 邏輯(碼型), 電視(NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p)
|
|
測量、縮放和數學運算工具
|
|
標配參數測量
|
在任何波形上一次*多可以計算下面6個參數: 幅度, 面積, 底部(低), 延遲, 占空比, 下降時間 (90%-10%), 下降時間 (80%-20%), 頻率, *大值, 平均值, *小值, 過沖+, 過沖-, 周期, 峰到峰值, 相位, 上升時間 (10%-90%), 上升時間 (20%-80%), RMS, 偏移, 標準偏差, 頂部(高), 寬度+, 寬度-?？梢赃x通測量。
|
|
縮放
|
使用前面板QuickZoom按鈕，或使用觸摸屏或鼠標在縮放區域周圍放一個框。
|
|
標配數學運算
|
運算包括加, 減, 乘, 除和FFT (*多25 kpts, 支持功率頻譜輸出和矩形, VonHann和FlatTop窗口)。一次可以定義一個數學函數。
|
|
*(WS Xs-ADVTRIG)
|
欠幅脈沖, 反轉速率, 間隔(信號或碼型), 跌落, 判定(狀態或邊沿)
|
|
|
擴展數學運算(WS Xs-MATHSURF)
|
增加了下述數學函數：*, 平均(加總平均和連續平均), 導數, 包絡, 增強分辨率(達11位), 基底, 積分, 顛倒, 倒數, 頂部, 平方和平方根。另外還增加了兩個數學函數相連, 重新定標為不同的單位和1Mpt FFT。
|
|
|
|
WaveSurfer 24MXs-A
|
WaveSurfer 44MXs-A
|
WaveSurfer 64MXs-A
|
WaveSurfer 104Xs-A
|
|
|
帶寬@50歐姆
|
200 MHz
|
400 MHz
|
600 MHz
|
1 GHz
|
|
|
上升時間
|
1.75 ns
|
875 ps
|
500 ps
|
300 ps
|
|
|
輸入通道數量
|
4
|
4
|
4
|
4
|
|
|
顯示器
|
10.4"彩色平板TFT-LCD, 800 x 600 SVGA, 觸摸屏
|
|
|
采樣率(單次)
|
2.5 GS/s
|
2.5 GS/s (通道復用時5 GS/s)
|
5 GS/s
|
|
|
采樣率(RIS模式)
|
50 GS/s
|
|
|
標配記錄長度
|
10 Mpts/Ch (所有通道)
|
|
|
標配捕獲時間
|
在2.5 GS/s時*長4 ms
|
|
|
垂直分辨率
|
8位
|
|
|
垂直靈敏度(V/div)
|
2 mV/div–10 V/div (1 MΩ); 2 mV/div–1 V/div (50 Ω)
|
|
|
垂直(DC增益)精度
|
±1.0%的全標(典型值); ±1.5%的全標≥ 10 mV/div (保證值)
|
|
|
帶寬限制
|
20 MHz
|
20 MHz, 200 MHz
|
|
|
*大輸入電壓
|
50 Ω: 5 Vrms, 1 MΩ: *大400 V (DC + 峰值A(chǔ)C ≤ 5 kHz)
|
50 Ω: 5 Vrms
1 MΩ: *大250 V (DC + 峰值A(chǔ)C ≤ 10 kHz)
|
|
|
輸入耦合
|
AC, DC, GND (50歐姆為DC和GND)
|
|
|
輸入阻抗
|
1 MΩ || 16 pF, 或50 Ω
|
1 MΩ || 20 pF, 或50 Ω
|
|
|
探測系統
|
BNC或ProBus
|
|
|
探頭數量
|
每條通道一只PP009 (5mm) (標配)
|
每條通道一只PP011 (5mm) (標配)
|
|
|
時基范圍
|
200 ps/div–1000 s/div (滾動模式500 ms/div - 1000 s/div)
|
|
|
時基精度
|
≤ 5 ppm @ 25 °C (典型值) (≤ 10 ppm @ 5–40 °C)
|
|
|
觸發模式
|
正常觸發, 自動觸發, 單次觸發, 停止觸發
|
|
|
觸發源
|
任意輸入通道, External, Ext/10, 或線路; 斜率和電平對每個觸發源是*的(線路觸發除外)
|
|
|
觸發耦合
|
DC, AC, HFRej, LFRej
|
|
|
觸發前延遲
|
0–*的全標
|
|
|
觸發后延遲
|
0–10,000格
|
|
|
觸發釋抑
|
1 ns - 20 s或1 - 1,000,000,000個事件
|
|
|
內部觸發電平范圍
|
距中心±4.1格
|
|
|
外部觸發范圍
|
EXT/10 ±4V; EXT ±400 mV
|
|
|
觸發
|
|
|
觸發類型(標配)
|
邊沿, 毛刺, 寬度, 邏輯(碼型), 視頻(NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), 欠幅脈沖, 轉換速率, 間隔(信號或碼型), 跌落, 判定(狀態或邊沿)
|
|
|
測量、縮放和數學運算工具
|
|
|
標準參數測量
|
可以在任何波形上一次計算*多6個下述參數：幅度, 面積, 底部(低), 延遲, 占空比, 下降時間 (90%-10%), 下降時間 (80%-20%), 頻率, *大值, 平均值, *小值, 過沖+, 過沖-, 周期, 峰到峰值, 相位, 上升時間 (10%-90%), 上升時間 (20%-80%), RMS, 偏移, 標準偏差, 頂部(高), 寬度+, 寬度-。可以選通測量。
|
|
|
縮放
|
使用前面板QuickZoom按鈕，或使用觸摸屏或鼠標，在縮放區域周圍畫一個框。
|
|
|
標準數學運算
|
運算符包括加, 減, 乘, 除, *, 平均(加總和連續), 導數, 包絡, 增強分辨率(達11位), Floor, 積分, 反轉, 倒數, Roof, 平方, 平方根和FFT (高達1 kpts, 支持功率頻譜輸出和矩形, VonHann和FlatTop窗口)。一次可以定義一個數學函數，兩個函數可以連接起來。
|
|
|
外觀尺寸(高寬厚)
|
260 mm x 340 mm x 152 mm，不包括附件和凸出部分(10.25" x 13.4" x 6")
|
|
|
凈重
|
7.26公斤(16.0磅)
|
|
