以色列Elspec G4400電能質量分析儀，搭載 PQZIP 專利壓縮算法，無需設置觸發閾值持續錄波，達到 IEC61000?4?30 A 級精度，內置溫度自動校準，支持 GPS、SNTP 等多種時間同步。包含 G4410/G4420/G4430 三款型號，諧波*高可達 511 次，內置網頁服務器，兼容 Modbus、DNP3 等多種工業協議，可擴展 I/O 模塊，配套 PQSCADA Sapphire 軟件完成數據分析與報表導出。

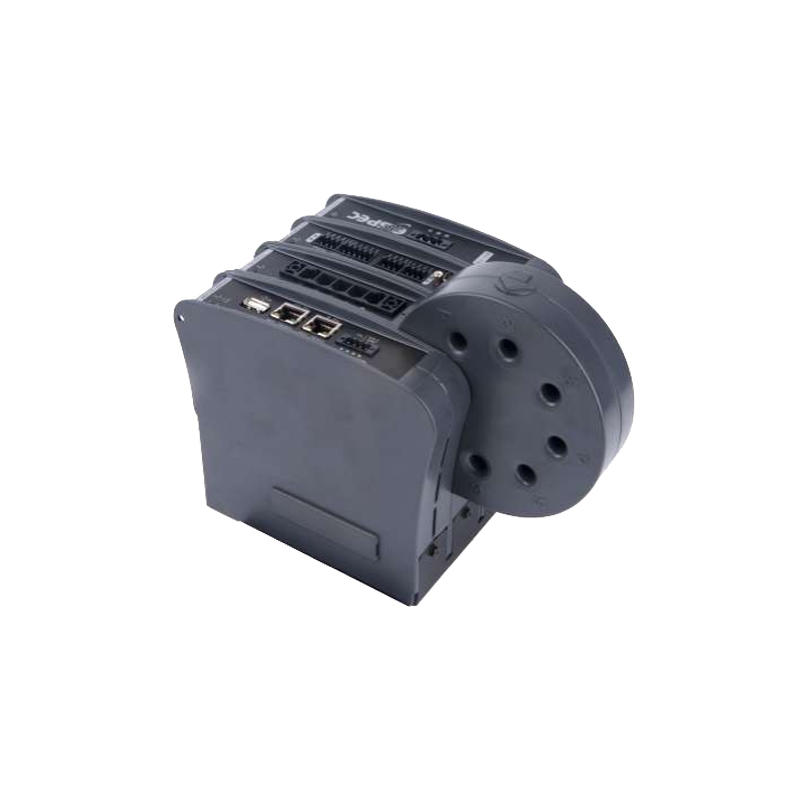

以色列Elspec G4400電能質量分析儀

以色列Elspec G4400電能質量分析儀產品簡介

G4400電能質量分析儀是 Elspec 三相電能質量分析儀，搭載 PQZIP 專利壓縮算法，可無閾值連續波形錄制。具備高精度多參數測量，符合 IEC、ANSI 等主流行業標準，支持多協議對接 SCADA，配套 PQSCADA Sapphire 分析軟件，實現電能監測、故障溯源、諧波分析與事件記錄。

產品特點
PQZIP專利技術，免閾值連續波形存儲
A級精度，溫度自動校準，多時間同步方式
諧波、相量、故障事件全方位電能質量分析
兼容主流工業協議，可擴展 I/O 模塊
配套分析軟件，支持多格式數據導出與報表

應用場景
適用于發電、輸電配電等電力公用行業，可優化變電站設備、監測尖峰負荷；也用于工業、商業、*等電力用戶現場，開展系統能效評估，排查電費異常，規避電能質量合規風險，還可監測變壓器、斷路器等關鍵電力設備運行狀態。

以色列Elspec G4400電能質量分析儀技術參數

產品系列		G4410	G4420	G4430
電壓采樣率，*大每周期采樣點數	實時測量	256	512	1024
電壓諧波（奇次、偶次、總諧波）*高次數		127 次	255 次	511 次
	模數轉換器類型	16/20 有效位 1	16/20 有效位 1	16/20 有效位 1
存儲容量	內部存儲	128MB / 4GB / 16GB
電能質量分析
瞬態檢測精度（50Hz/60Hz）		78.1/65.1μs	39/32.5μs	19.5/16.3μs
以太網口數量		1	2	2
以太網供電輸出 PoE?Out		?	支持	支持
斷電電壓保持時間（*大）		10 秒	25 秒	25 秒
適用測量標準	EN50160、IEEE1159、IEEE519、IEC61000?4?15、IEC61000?4?7、IEC61000?4?30 A 級、IEC62053?22/23 0.2 級內置完整網頁服務器，支持本地、遠程實時監控與配置
電磁兼容標準	EN55011 1 組 A 類、EN60439?1、FCC 第 15 部分 B 類 A 類、IEC61000?3?3、EN61000?6?2、IEC60255	適用環境標準	IEC60068?2?1,2,6,11,27,30,75
電壓通道	三相 + 中性線	適用安全標準	EN61010?1:2001 第 2 版
額定滿量程	1000V	供電電源
*大峰值測量	8kV	輔助供電?PoE 輸入	符合 802.3af 標準
輸入阻抗	3MΩ	直流輔助電源	48V 直流
測量不確定度	額定值的 0.1%	工作電源	100?260V 交流 50/60Hz；100?300V 直流
電流參數		時間同步
電流通道	三相 + 中性線	實時時鐘	20ppm
額定滿量程	5A	同步設備精度
*大峰值測量	50A	GPS	100?200μs
負載	5A 下 0.0001VA	IRIG?B	100?200μs
相位誤差	3A 時 ±0.42°；5A 時 ±0.17°	SNTP 服務器	50?100μs
測量不確定度	額定值的 0.1%	DCF?77	±15ms
頻率參數		通信協議	Modbus TCP、Modbus RTU、OPC、DNP3、SMTP 客戶端、RS?485/422
基波頻率范圍	42.5Hz?69Hz
頻率分辨率	10mHz
頻率精度	±10mHz
物理參數		環境條件
外形尺寸	175mm × 232mm × 138mm	工作溫度	?20℃ ~ +70℃（?4℉ ~ +158℉）
重量	1.7kg	存儲溫度	?40℃ ~ +85℃（?40℉ ~ +185℉）
