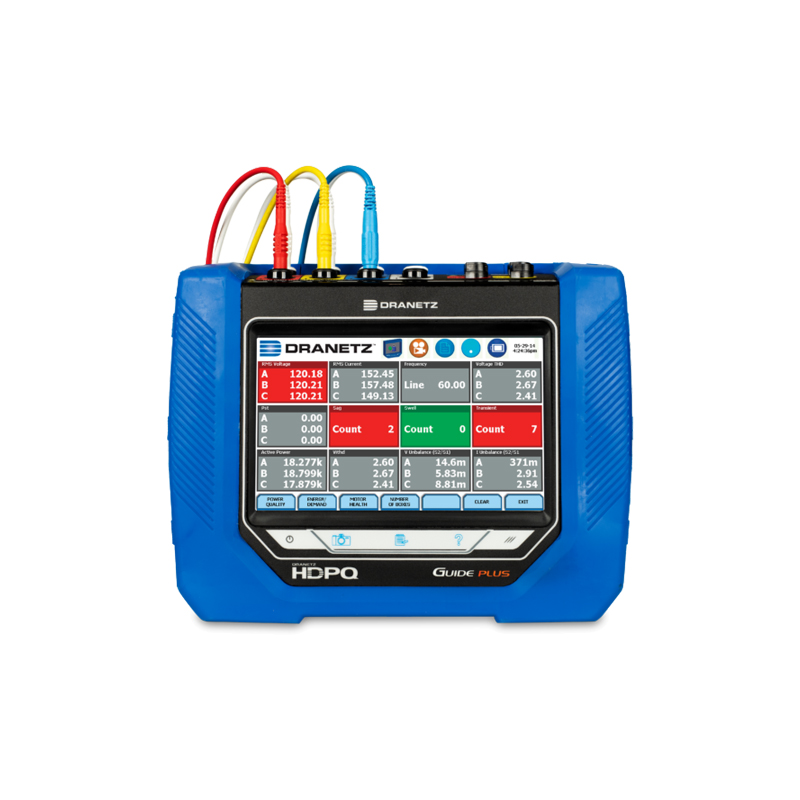

美國Dranetz　HDPQ Guide plus電能質量分析儀

型號：HDPQ Guide plus電能質量分析儀

品牌：美國Dranetz

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國Dranetz

公司由Abe Dranetz 于 1962 年創立，在電能質量監測、測試和測量領域，我們的歷史比許多競爭對手的成立時間還要長。Dranetz 匯聚了業內最杰出的專家。60 多年來，我們的員工擁有多項專利，曾擔任顧問委員會和標準委員會的成員，并為標準的制定做出了貢獻。作為公認的電能...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Dranetz HDPQ Guide plus電能質量分析儀，擁有出色性價比，完整搭載 Visa Plus 全部功能，新增 Wi?Fi 無線通信、AnswerModules® 智能分析模塊與一萬周期故障沖擊電流緩存記錄。配備 8 路獨立測量通道，16 位采樣精度，滿足 IEC 61000?4?30 A 類第 3 版、IEEE 1159、IEEE519 等多項國際標準。

美國Dranetz HDPQ Guide plus電能質量分析儀產品介紹

Dranetz HDPQ Guide Plus 便攜式電能質量分析儀，兼具出眾性價比與先進技術，在 Dranetz 及同類電能質量分析儀中表現優異！本儀器完整搭載 Dranetz HDPQ Visa Plus 全部功能，額外增加可選 Wi?Fi 無線通信、AnswerModules® 智能分析模塊，以及可記錄 10000 個周期的故障與沖擊電流緩存記錄功能。

Dranetz HDPQ Guide Plus 擁有*的電能質量監測性能，測量符合現行全部行業標準，包括 IEC 61000?4?30 A 類第 3 版、IEC 61000?4?7、IEEE 1159、IEEE 519:2014、IEEE 1459 等多項規范。儀器配備 8 路獨立通道，自動配置功能可快速識別線路與接線方式，數秒內即可*緒并采集數據。用戶可自定義數據采集時長與采集模式，適用于故障排查、數據連續記錄、電能質量普查、能耗監測以及負荷均衡分析。智能 AnswerModule® 模塊可提供級分析，識別電壓驟降方向、電容器投切暫態信號、暫態方向，還可完成電機分析并生成報告。
借助 Dranetz HDPQ Guide Plus，用戶幾乎可以使用任意智能手機、平板等移動設備，以及傳統 PC、Mac 電腦遠程查看數據、修改儀器設置。只需接好設備，關閉配電柜保證作業環境安全，之后只要設備聯網，便可通過 Dran?View 7 內置的 VNC 界面，或是手機、平板上免費的 VNC 客戶端，隨時隨地查看數據、操控儀器。

產品特點
- 全能高配：完整兼容Visa Plus全部功能，新增WiFi無線通信、智能分析模塊與萬周期故障緩存記錄。
- *合規：符合IEC、IEEE全系主流電能質量標準，16位高分辨率采樣，測量精度優異。
- 高效易用：8路獨立通道，自動識別接線，秒級*緒采集，支持自定義采集模式。
- 智能分析：可自動識別暫態、電壓擾動，支持電機分析并自動生成檢測報告。
- 遠程可控：支持手機、平板、電腦多終端遠程查看數據、調試設備，作業安全便捷。

應用場景
該設備廣泛適用于工業廠區、配電系統、新能源場站的電能質量檢測與運維?？煽焖倥挪殡妷簳航?、諧波、閃變、暫態沖擊等電氣故障，完成能耗監測、負荷均衡分析與常態化電能質量普查，依托智能分析與遠程操控能力，高效滿足日常運維、故障溯源、合規檢測及設備工況分析等各類電力監測需求。

美國Dranetz HDPQ Guide plus電能質量分析儀技術參數

電氣測量指標

交/直流差分電壓：每周期512個采樣點，16位分辨率
? 40?1000Vrms：讀數誤差±0.1%；＜40V：讀數誤差±0.1%，滿量程誤差±0.05%FS
? IEC 61000?4?30 A類第3版：60?1000Vrms，Ud的±0.1%，測量范圍Ud的10%～150%
? 暫態：0?1414V峰值，Ud的±2%

交/直流電流：每周期512個采樣點，16位分辨率
? 有效值量程由探頭決定；讀數誤差±0.1%，滿量程誤差±0.05%FS
? 暫態量程由探頭決定

頻率（10秒時間窗）
? 16?25Hz、42.5?69Hz，誤差±0.01Hz

畸變指標（時間窗：200ms、3秒、10分鐘）
? 電壓總畸變Vthd：0?*；V≥1%額定電壓Vnom時，誤差±5%
? 電壓單次諧波：直流、2?127次；V≥1%額定電壓Vnom時，誤差±5%
? 電流總畸變Ithd：0?*；I≥1%額定電流Inom時，誤差±5%
? 電流單次諧波：直流、2?63次；I≥1%額定電流Inom時，誤差±5%

其它測量項
? Pst短時閃變（10分鐘）：0.2?10，Pst=1時誤差±0.05
? Plt長時閃變（2小時）：0.2?10，Plt=1時誤差±0.05

通用技術規格

**Dranetz HDPQ Guide Plus**

- 尺寸：10 英寸 ×8 英寸 ×2.75 英寸（25.4cm×20.3cm×7.0cm）
- 重量：4.2 磅（2kg）
- 工作溫度：0～50℃（32～122℉）
- 存儲溫度：?20～55℃（?4～131℉）
- 濕度：10?90%，無冷凝

**時鐘精度與分辨率**

- 內置時鐘：25℃下，每日誤差 ±1 秒
- NTP 網絡授時：±10 毫秒
- GPS 授時：±1 毫秒

**交流電源適配器：100?240Vac，50/60Hz**
**電池容量與充電時長**

- Dranetz HDPQ Guide：滿電連續工作 3 小時；充滿耗時 3 小時
**內存：4GB**
**顯示屏**：7 英寸 WVGA 彩色圖形觸控液晶屏，圖標化操作，LED 背光（僅 Dranetz HDPQ Visa Plus 機型）
**支持語言**：英語、德語、西班牙語、法語、意大利語、瑞典語、芬蘭語、波蘭語、中文（簡體與繁體）、泰語、韓語
