德國 Janitza UMG 604?PRO電能質量分析儀，可高精度采集電壓、電流、功率、諧波與電能，電壓測量可達 ±0.2%，諧波滿足 Class1 等級。配備 RS485 與 RJ45 雙通訊接口，支持 Modbus 協議與網頁訪問，自帶 LCD 顯示，集成數字 I/O、溫度采集，支持脈沖計數與 NTP 對時。DIN35mm 導軌安裝，適配工廠、數據中心、樓宇配電，用于能耗統計、諧波監測與電能質量故障排查。

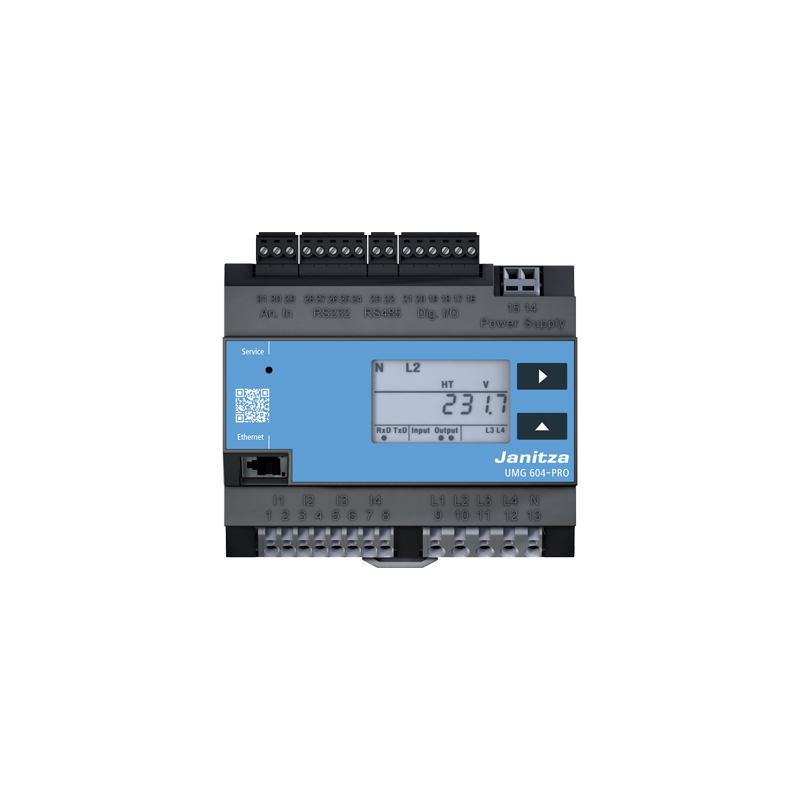

德國Janitza UMG 604?PRO電能質量分析儀產品簡介
UMG 604?PRO 是 Janitza 品牌導軌式電能質量分析儀，具備電壓、電流、功率、諧波及電能高精度測量能力，搭載 RS485 與 RJ45 雙通訊接口，支持 Modbus 多協議。DIN 導軌安裝，自帶顯示屏幕，集成數字 IO、溫度采集，測量精度高，滿足工業電能監測、諧波分析，適配多種供電規格。
德國Janitza UMG 604?PRO電能質量分析儀技術參數
| 參數項 | 參數值 | |||
|---|---|---|---|---|
| 外殼 | 6 模數寬度 | |||
| 外殼阻燃等級 | UL 94V?0 | |||
| 安裝導軌 | 35?mm DIN 導軌（符合 IEC/EN60999?1、DIN EN 50022） | |||
| 內部電池 | 型號鋰錳 CR2032，3?V（通過 UL 1642 認證） | |||
| 顯示屏壽命 | 40000 小時（初始亮度衰減至 50%） | |||
| 抗沖擊防護等級 | IK08，符合 IEC 62262 | |||
| 供電電壓：設備供電回路必須串聯熔斷器。熔斷器規格：6?A，B 特性（UL/IEC 認證） | ||||
| 供電版本 | 額定范圍 | 工作范圍 | 功耗 | 過電壓類別 |
| 230?V 版本 | 95?V～240?V（50/60?Hz）/ 直流 135?V～340?V | 額定范圍 ±10% | *大 3.2?W / 9?VA | 300?V CAT?II |
| 90?V 版本（無 UL 認證） | 50?V～110?V（50/60?Hz）/ 直流 50?V～155?V | 額定范圍 ±10% | *大 3.2?W / 9?VA | 300?V CAT?II |
| 24?V 版本 | 20?V～50?V（50/60?Hz）/ 直流 20?V～70?V | 額定范圍 ±10% | *大 5?W / 8?VA | 150?V CAT?II |
| 供電端子接線能力：待接導線：每個端子僅允許接一根導線！ | ||||
| 導線類型 | 線徑范圍 | |||
| 單芯、多股、細絞合導線 | 0.08?2.5?mm2，AWG 28?12 | |||
| 非絕緣線鼻子 | 0.20?1.5?mm2，AWG 24?16 | |||
| 絕緣線鼻子 | 0.25?1.5?mm2，AWG 24?16 | |||
| 剝線長度 | 5?6?mm（0.2?0.24?英寸） | |||
| 數字輸入 | ||||
| 參數 | 規格 | |||
| *大計數頻率（S0 脈沖輸入） | 20?Hz | |||
| 開關輸入?有效信號 | 直流 18?V～28?V（典型 4?mA） | |||
| 開關輸入?無信號 | 直流 0?5?V，電流＜0.5?mA | |||
| 響應時間（Jasic 程序） | 200?ms | |||
| 線纜長度 | 非屏蔽線纜*長 30?m；超過 30?m 需使用屏蔽線纜 | |||
| 數字輸入 / 輸出、溫度測量輸入端子接線能力 | ||||
| 項目 | 參數 | |||
| 單芯、多股、細絞合導線 | 0.2?1.5?mm2，AWG 24?16 | |||
| 非絕緣線鼻子 | 0.2?1.5?mm2 | |||
| 絕緣線鼻子 | 0.2?1.5?mm2 | |||
| 擰緊扭矩 | 0.25?Nm（2.21?磅力?英寸） | |||
| 剝線長度 | 7?mm（0.2756?英寸） | |||
| 電流測量 | ||||
| 參數項 | 參數值 | |||
| 額定電流 | 5?A / 6?A | |||
| 直接測量（不接電流互感器）保護 | 6?A，B 特性（UL/IEC 認證） | |||
| 顯示屏分辨率 | 10?mA | |||
| 測量量程 | 0.005～7?A | |||
| 波峰系數 | 2（相對于 6?A） | |||
| 過電壓類別 | 300?V CAT?III | |||
| 測量沖擊耐壓 | 4?kV | |||
| 功耗 | 約 0.2?VA（內阻 Ri?=?5?mΩ） | |||
| 1 秒短時過載（正弦） | 100?A | |||
| 采樣速率 | 20?kHz | |||
| 電流測量端子 | 2 針螺釘式端子 | |||
| RS485 接口 | ||||
| 項目 | 參數 | |||
| 連接方式 | 2 針螺釘式端子 | |||
| 通訊協議 | Modbus RTU 從站、Modbus RTU 主站 | |||
| 波特率 | 9.6?kbps、19.2?kbps、38.4?kbps、57.6?kbps、115.2?kbps、921.6?kbps | |||
| 以太網接口 | ||||
| 項目 | 參數 | |||
| 接口 | RJ45 | |||
| 功能 | Modbus 網關、內置網頁服務器 (HTTP) | |||
| 支持協議 | TCP/IP、郵件 (SMTP)、DHCP 客戶端 (BootP)、Modbus/TCP (502 端口)、ICMP (ping)、NTP、TFTP、以太網透?jìng)?Modbus RTU (8000 端口)、FTP、SNMP | |||
| 測量精度：設備測量精度僅在指定量程內有效；被測值必須落在規定限值內，超出量程不保證精度。 | ||||
| 被測物理量 | 測量不確定度 | 參考標準 | ||
| 電壓 | ±0.2?% | DIN EN 61557?12:2008 | ||
| 相線電流 L | ±0.25?% | DIN EN 61557?12:2008 | ||
| N 零線電流 | ±1?% | DIN EN 61557?12:2008 | ||
| 功率 | ±0.4?% | DIN EN 61557?12:2008 | ||
| 電壓、電流諧波 | 1 級 | DIN EN 61000?4?7 | ||
| 有功電能（../5?A 互感器） | 0.5 級 | IEC 61557?12 | ||
| 有功電能（../5?A 互感器） | 0.5S 級 | IEC 62053?22 | ||
| 有功電能（../5?A 互感器） | 0.5 級 | ANSI C12.20 | ||
| 有功電能（../1?A 互感器） | 1 級 | IEC 61557?12 | ||
| 無功電能（../5?A 互感器） | 2 級 | IEC 62053?23 | ||
| 無功電能（../1?A 互感器） | 2 級 | IEC 62053?23 | ||
| 頻率 | ±0.01?Hz | — | ||
| 內部時鐘 | ±1?分鐘 / 月 | 工作溫度 18?℃～28?℃ | ||
