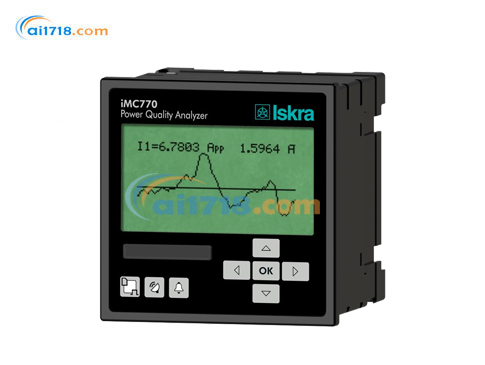

斯洛文尼亞Iskra　MC770電能質量分析儀

型號：MC770電能質量分析儀

品牌：斯洛文尼亞Iskra

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

斯洛文尼亞Iskra

在伊斯克拉，我們致力于通過公共基礎設施的智能自動化、能源效率的提升以及面向工業、家居和電動汽車領域的創新解決方案，打造可持續的未來。憑借80余年的卓越經驗，我們已成為值得信賴的全球合作伙伴，為全球100多個市場提供一流的組件、創新產品和高效的系統集成服務。我們的成功源于團隊的奉獻...[查看更多]

瀏覽過此產品的用戶最終購買了

斯洛文尼亞 Iskra MC770 電能質量分析儀適用于新能源發電、輸配電及終端用電全鏈路長期監測，符合 EN61000?4?30 A 級標準，依據 EN50160 完成電能質量評估并自動生成報告?？刹杉?140 余項電氣參數，*高測量 63 次諧波，支持 NTP 時間同步與多種通信協議，搭載多路 I/O 接口，可選配 EX104 擴展單元，96mm 盤面安裝，多用于工商業 PCC 點位與中低壓饋線，實現電網擾動監測與溯源分析。

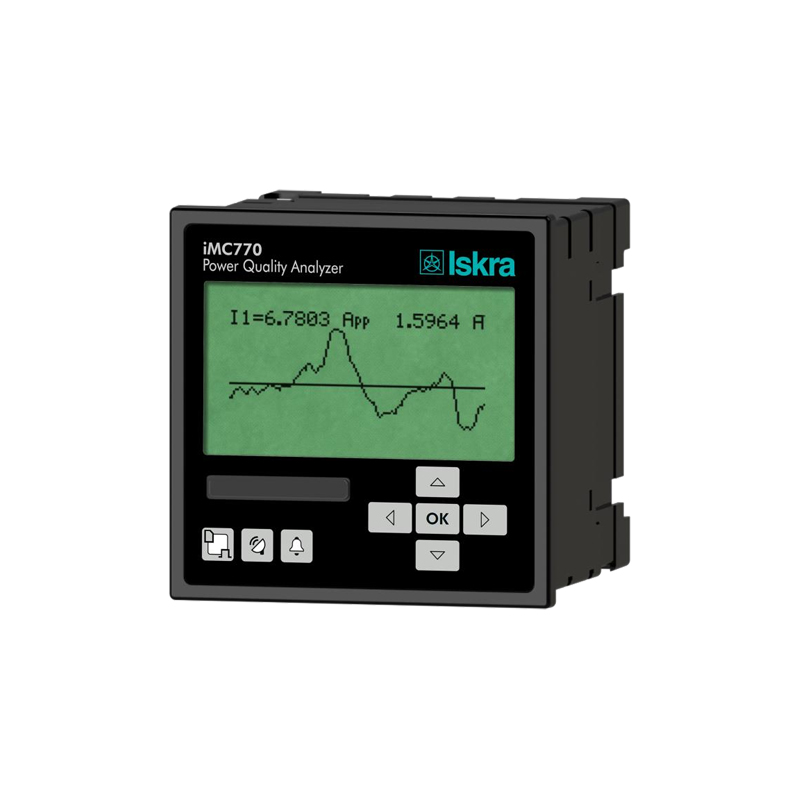

斯洛文尼亞Iskra MC770電能質量分析儀產品介紹
iMC770 電能質量分析儀用于電能全鏈路（新能源發電、輸電、配電直至終端用戶）的電能質量長期監測。終端用戶受電壓質量不良的影響*為顯著；電壓供電質量缺少監測，會引發不明原因生產故障、設備異常甚至設備損壞。因此 iMC770 既可用于公用事業（按標準做質量評估），也適用于工業現場（監測供電電能質量）。
iMC770 電能質量分析儀測量滿足 EN 61000?4?30 法規標準，依據歐洲供電質量標準 EN 50160:2011 對采集參數做評估分析。
設備將測量數據、質量報告存儲在本機內部存儲器，用于后續數據分析。通過讀取多臺分布設備的實時數據與歷史記錄，可以完整掌握整個電力系統運行狀態。設備內置高精度實時時鐘，支持 NTP 時間同步，保證多臺異地設備的測量數據帶有準確時間戳。
全部測量數據、每周電能質量報告、告*信息均可保存在本機內部存儲器。存儲數據可導出至存儲卡，也可通過通信接口讀取，開展后期分析。

產品特點
- 依據 EN 50160 標準評估供電電能質量，可自動生成報告。
- 可測量 140 種以上瞬時參數，包含諧波、閃變、電力線載波信號電壓、不平衡度等。
- 符合 EN 61000?4?30 標準的 A 類（0.1%）測量精度。
- 四象限電能測量；有功電能精度等級 0.5S 或 0.2S；配置 8 個可編程電能計數器，支持*多 4 種費率、費率時鐘等功能。
- 3 路電流通道、4 路電壓通道自動量程選擇（*大 12.5 安、1000 伏真有效值），采樣速率 32 千赫茲。
- 內部存儲器可記錄全部測量參數，包含電壓、電流*高 63 次諧波，32 路可配置告*、異常事件以及電能質量報告。
- 在不同時間間隔（1 個周期至 256 個周期）內，可采集 40 組*小值、*大值。
- 頻率測量范圍 16 赫茲?400 赫茲。
- *多 3 個獨立通信端口（RS232/RS485 *高 115200 比特每秒、以太網、USB2.0）。
- 支持 MODBUS、DNP3 通信協議。
- 支持 NTP 網絡時間同步。
- *多 4 路輸入輸出（模擬輸入輸出、數字輸入輸出、告* / 看門狗輸出、脈沖輸入輸出、費率輸入）。
- 多語言界面。
- 通用供電電源。
- 96 毫米方形盤面安裝。
- 配套友好的設置與數據分析軟件 MiQen。
- 可配 EX104 擴展單元，提供 4 路可配置模擬輸出（0.4?20 毫安直流、0?10 伏直流）。

應用場景
iMC770 電能質量分析儀可作為獨立電能質量監測設備，定位局部電能質量異常。通常安裝在中小型工商業用戶的公共連接點（PCC），監測供電電能質量；也可安裝在中低壓饋線，記錄、識別用戶側（含非合規接入）引發的電網擾動。
系統安裝前，確定關鍵測量點位是*重要工作。該設備本身不能消除電網擾動，但可以協助定位擾動源頭與帶來的影響。實現該能力需要整套系統：使用時間同步的多臺儀表，采集豐富的測量參數。

斯洛文尼亞Iskra MC770電能質量分析儀技術參數

測量輸入
標稱頻率	50 赫茲、60 赫茲
測量頻率范圍	16?400 赫茲
電壓測量
通道數量	4 路（第 4 通道用于測量地?中性電壓）
同步*小電壓	1 伏真有效值
標稱 Un	500 伏相?中性；866 伏線?線
連續*大測量	600 伏相?中性；1000 伏線?線
*大耐受	1.2×Un 長期；2×Un 10 秒短時
每相輸入阻抗	4.2 兆歐
電流測量
通道數	3
采樣速率	32 千赫茲
標稱 Inom	1 安、5 安
*大測量（I1?I3）	12.5 安正弦
熱耐受	≤300 安 1 秒；15 安長期
參考條件下基礎精度精度為讀數百分比，特殊標注除外。
被測參數	精度等級｜依據標準
相?中性、相?相電壓	0.1 級｜EN 61557?12
電流	0.1 級｜EN 61557?12
有功功率（In=5A）	0.2 級｜EN 61557?12
有功功率（In=1A）	0.5 級｜EN 61557?12
有功電能	0.2S 級｜EN 62053?22
無功電能	0.5S 級｜EN 62053?24
頻率	0.02 A 類｜EN 61557?12
功率因數	0.5 級｜EN 61557?12
電壓總諧波畸變 THD?U	0.3 級｜EN 61557?12
電流總諧波畸變 THD?I	0.3 級｜EN 61557?12
實時時鐘 RTC	＜ ±1 秒 / 天｜IEC61000?4?30
I/O 輸入輸出模塊
設備有 2 個 I/O 插槽，訂貨時選定模塊。
模塊類型	單模塊 I/O 數量
繼電器輸出 RO	2
模擬輸出 AO	2 路 ×20 毫安
模擬輸入 AI	2
脈沖輸出 PO	2
脈沖輸入 PI	2
雙穩態數字輸出 BO	1
數字輸出 DO	2
數字輸入 DI	2
費率輸入 TI	2
附加通信端口 COM2	1
狀態看門狗輸出 WO	1 路看門狗 + 1 路繼電器
EX104 擴展單元通信接口	1
模擬輸入三種模擬輸入，采集外部傳感器低壓直流信號；MiQen 軟件配置換算系數、指數、工程單位，可接入溫度、壓力、風速等傳感器。
直流電流輸入
輸入量程	?20 毫安～0~+20 毫安（±20%）
輸入電阻	20 歐姆
精度	量程的 0.5%
溫漂	0.01%/℃
轉換分辨率	16 位 Σ?Δ，內部參考
輸入模式	單端
直流電壓輸入
輸入量程	?10 伏～0~+10 伏（±20%）
輸入電阻	100 千歐
精度	量程的 0.5%
溫漂	0.01%/℃
轉換分辨率	16 位 Σ?Δ，內部參考
輸入模式	單端
電阻（溫度）輸入
低量程	0?200 歐姆（*大 400Ω） PT100 (?200~850℃)
高量程	0?2 千歐（*大 4kΩ） PT1000 (?200~850℃)
接線	兩線制
精度	量程的 0.5%
轉換分辨率	16 位 Σ?Δ，內部參考
輸入模式	單端
高低量程、物理量類型（電阻 / 溫度）在 MiQen 軟件設置。
模擬輸出
輸出范圍	0?20 毫安
精度	量程的 0.5%
*大負載	150 歐姆
線性算法	線性、二次曲線
折點數量	5 點
輸出限幅	±120% 標稱輸出
響應時間	取決于平均周期（0.1?5 秒）
殘余紋波	<1% 峰峰值
數字輸出
繼電器輸出模塊：每模塊 2 路繼電器；用途告輸出、通用 DO、脈沖輸出；額定 230 伏交直流 ±20%；大開關電流 1000 毫安；接觸電阻≤100 毫歐（100 毫安 24 伏）；脈沖高 4000 次 / 小時，小脈寬 100 毫秒。雙穩態輸出：1 通道；大開關電流 1000 毫安；接觸電阻≤100 毫歐（100 毫安 24 伏）。光耦集電極開路脈沖輸出：2 通道；額定 40 伏交直流；大 30 毫安；導通電阻大 8 歐姆；脈沖寬度可編程 2?999 毫秒。看門狗狀態輸出：1 路看門狗 + 1 路繼電器；正常工作繼電器閉合；故障檢測延時約 1.5 秒；額定 230 伏交直流 ±20%；大開關電流 1000 毫安；接觸電阻≤100 毫歐（100 毫安 24 伏）。
電源
通用電源 CAT III 300V 交流：48?276 伏；直流：20?300 伏；頻率 40?65 赫茲；整機帶全部 I/O 大功耗＜8 伏安；上電沖擊＜20 安，1 毫秒。交流版本選項：110V /230V /400V 交流，40?65 赫茲；整機帶全部 I/O 大功耗＜8 伏安。安全：防護等級 II；功能接地端子必須接大地；電壓輸入高阻抗；I/O、通信端口雙重絕緣；污染等級按標準；試驗?zāi)蛪海狠o助電源對 SELV 電路 3.51 千伏有效值；其余電路對功能地按規范。外殼防護：帶存儲卡保護蓋板前面板 IP40；后蓋裝好后背面 IP20。
機械參數
尺寸：96×96×96.5 毫米；盤面安裝；外殼 PC/ABS；阻燃 UL94 V?0；重量 550 克。
環境條件
溫度等級 K55；工作溫度?10~+55℃；濕度≤75% RH（無凝露）；儲運*大濕度≤90% RH（無凝露）；電壓電流溫漂 ±20ppm/K（10V?600V；0.05A?10A；環境?30~70℃）。
