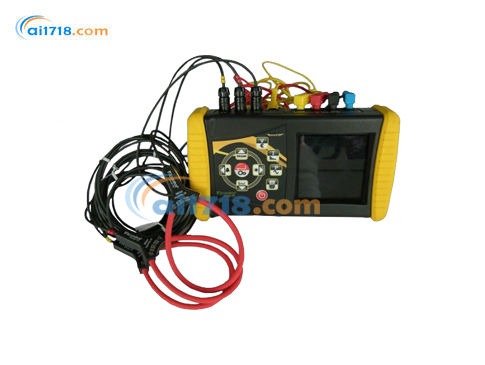

意大利Elcontrol Energy　NanoVIP CUBE電能質量分析儀

型號：NanoVIP CUBE電能質量分析儀

品牌：意大利Elcontrol Energy

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利Elcontrol Energy

58 年來，Elcontrol Energy專注研發與生產用于電網計量、監控及節能管理的電子設備，是行業中堅力量。歷經近 60 年積淀的豐富經驗，加之在高品質產品研發制造方面展現出的雄厚實力，使我們成為值得客戶信賴的合作伙伴。產品銷往 100 多個國家，累計銷量超 200 萬...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利Elcontrol Energy NanoVIP CUBE電能質量分析儀，適配單相、雙相、平衡 / 不平衡三相高低壓系統，兼容 50/60/400Hz 電網。配備 3 路共中性電壓通道與 5 路獨立電流通道，可完成高精度交直流測量、*高 50 次諧波、電壓暫降暫升、瞬態擾動捕捉，支持 EN50160 合規檢測，可實測中性線電流。

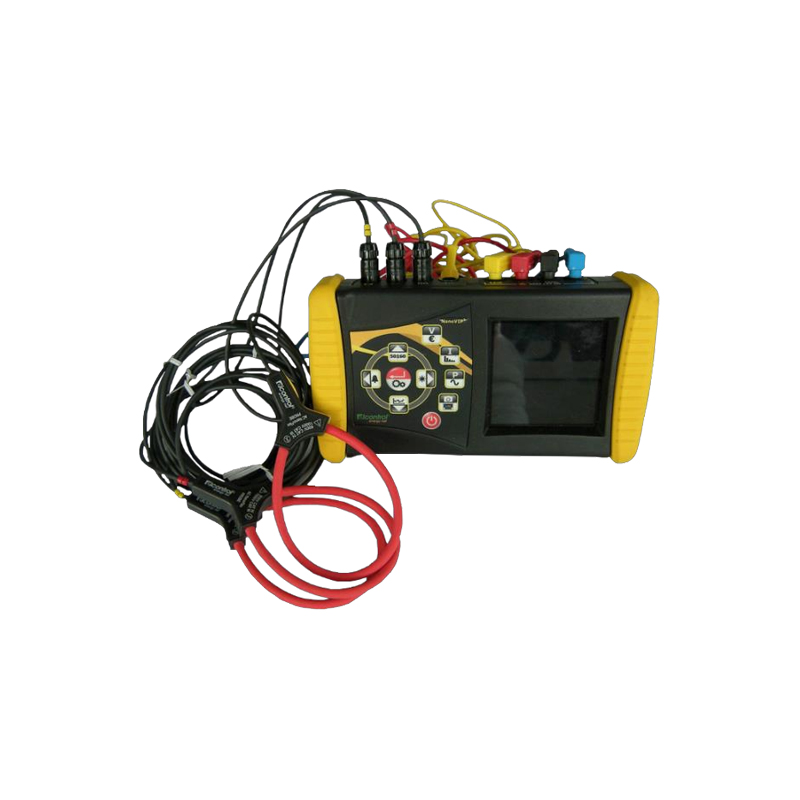

意大利Elcontrol Energy NanoVIP CUBE電能質量分析儀產品簡介

NanoVIP® CUBE?是意大利 Elcontrol 出品的便攜式電能質量分析儀，適配單相、雙相、平衡 / 不平衡的低壓、中壓三相系統。設備測量精度高，可完成電參量、諧波、暫態事件檢測，支持 EN50160 合規測試，自帶電池可長時間現場測量，搭配 SD 卡存儲，滿足電力現場電能質量與能耗監測需求。

產品特點
支持多類型交直流電網，兼容 50/60/400Hz 系統
可測*高 50 次諧波，具備電壓暫降、暫升、瞬態捕捉
EN50160 標準合規檢測，真實測量中性線電流
內置電池續航超 24h，Micro?SD 卡存儲海量測量數據
接線自動校驗，可配置多組報*及 4 套費率統計

應用場景
適用于工廠配電、工商業配電室、光伏儲能系統的能耗與電能質量排查，可開展長期現場監測，檢測諧波、三相不平衡、電壓擾動等問題。也用于設備故障溯源、EN50160 供電合規驗收、熱電聯產項目測試，幫助定位電網干擾，評估供電品質，為電氣改造與設備保護提供實測數據支撐。

意大利Elcontrol Energy NanoVIP CUBE電能質量分析儀技術參數

外殼
尺寸：203×116×53?mm 材質：V0級自熄ABS工程塑料防護等級：IP30 重量：580?g
顯示屏
尺寸：68×68?mm 類型：128×128 FSTN負顯點陣圖形LCD 背光：白色LED背光語言：英語?西班牙語?意大利語?德語?法語
按鍵面板
類型：薄膜按鍵，10個雙功能按鍵
供電
外置電源適配器（墻插式開關電源）；輸入：100?240VAC ±10%，47?63Hz，配可換插頭；輸出：7.5VDC?12W 電池組：4節AA鎳氫電池，2100mAh 電池續航：＞24小時（關閉無線功能）
適配系統頻率
50Hz?60Hz?400Hz 單相 ? 雙相 ? 三相三線平衡 ? 三相三線不平衡 ? 三相四線平衡 ? 三相四線不平衡 ?
接線
電壓線纜：長度1.5m；截面積2.5?mm2；36A；CAT III?1000V / CAT IV?600V；帶4?mm 90°防護彎插頭；鱷魚夾開口45?mm（適配*大32?mm導線），附帶磁性吸附接頭電流：Elcontrol Energy Net可互換電流傳感器可接入：太陽輻射傳感器、PT100溫度傳感器、風速儀、各類變送器
功能
傳統電氣分析：電壓V、電流I、有功P、無功Q、視在S、頻率F、功率因數PF、電壓總諧波畸變率THD(V)%、電流總諧波畸變率THD(I)%、功率因數角cosφ、相位角φ、峰值、小值、大值、平均值、大需量等中性線電流：可實測三相電能計量：kWh、kVArh、kVAh，支持吸收/發出雙向計量分相電能計量：kWh、kVArh、kVAh，支持吸收/發出雙向計量熱電聯產分析 ? 電壓 & 電流波形 ? 諧波：高50次諧波數值與柱狀圖 ? 電壓暫降、暫升、斷電 ? 瞬態：過電壓、過電流 ? 不平衡度 ? EN 50160標準測試 ? 啟動沖擊電流 ? 直流測量 ? K系數：高25次 ? 報顯示 ? 報*日志：本機屏幕可查看5條記錄
項目	參數
費率時段	4套
電能費用統計	?
IEC 61724電網參數	?
EN 82.25測試	?
OSU TM（單次UPS測試）	?
測量任務	無限制，受存儲卡容量上限約束
測量參數
采樣頻率：每周期128點（40?70Hz自適應）；400Hz時每周期16點數據記錄間隔：1?秒支持接線類型：三相（3線 / 4線）、雙相（2線）、單相電網 可接入電網類型：低壓 (LV)、中壓 (MV)
電壓（真有效值TRMS）
通道：3路共中性電壓通道 + 1路獨立輔助通道輸入阻抗：4?MΩ 直測量程 2檔 ? 線?線：7?1000VAC，40?70Hz ? 相?中：5?600VAC，40?70Hz ? 輔助通道：5?1000VAC 40?70Hz；10?1400VDC 電壓互感器 (VT) 測量：變比1?60000；*大顯示20?MV 持續過載： ? 線?線：1200VAC ? 相?中：700VAC ? 輔助通道：1200VAC，1700VDC 靈敏度：相?中5VAC；線?線7VAC；直流10VDC
電流（真有效值TRMS）
通道：5路獨立電流通道輸入阻抗：10?kΩ 量程：4檔電流鉗測量變比：1?60000；*大顯示500?kA 靈敏度：滿量程的0.2%
功率
單相功率：大顯示＜999?GW、Gvar、GVA 總功率：大顯示＜999?GW、Gvar、GVA
電能計量
復位前*大計數值：99999999 kWh、kvarh、kVAh
精度
? 電壓真有效值量程1：±0.25% + 0.1% FS②（適用于RMS電壓＜350VAC①）量程2：±0.25% + 0.05% FS②（適用于RMS電壓＞350VAC①） ? 電流真有效值量程1：±0.25% + 0.1% FS②（RMS電流＜電流鉗額定IN的5%①）量程2：±0.25% + 0.05% FS②（5% IN＜RMS電流＜20% IN①）量程3：±0.25% + 0.05% FS②（20% IN＜RMS電流＜50% IN①）量程4：±0.25% + 0.05% FS②（＞50% IN①） ? 功率：±0.5% + 0.05% FS② ? 功率因數PF：±0.5° ? 頻率：±0.01?Hz（40?70Hz） ? 有功電能(kWh)計量：0.5級 ? 無功電能(kVarh)計量：1級諧波分析：高50次；400Hz工況高7次
數據存儲
? 本機內存：64?kB ? 外部存儲：Micro SD卡（標配4GB）
工作條件
? 工作溫度：?10 ~ +55?℃ ? 存儲溫度：?20 ~ +85?℃ ? 相對濕度：大95% ? 大海拔（600V CAT III）：2000?m
