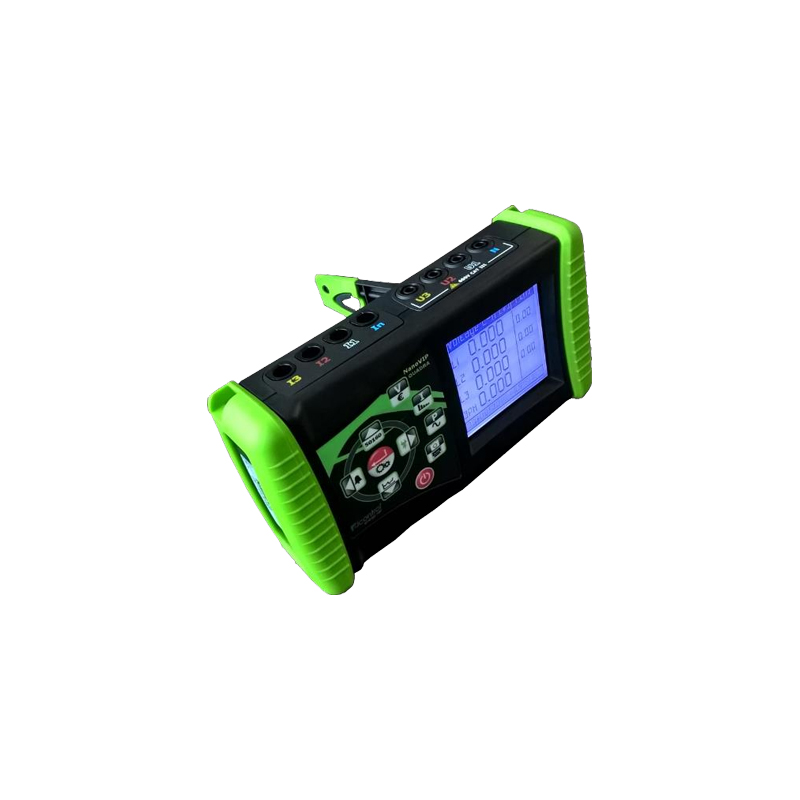

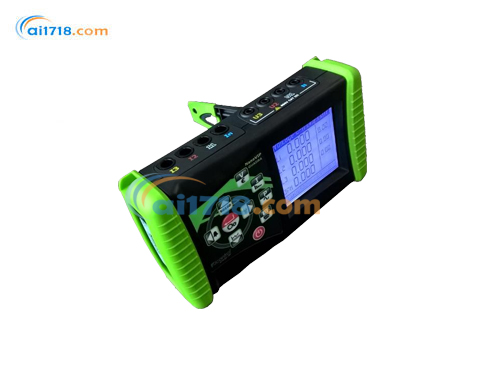

意大利Elcontrol Energy　NanoVIP QUADRA電能質量分析儀

型號：NanoVIP QUADRA電能質量分析儀

品牌：意大利Elcontrol Energy

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利Elcontrol Energy

58 年來，Elcontrol Energy專注研發與生產用于電網計量、監控及節能管理的電子設備，是行業中堅力量。歷經近 60 年積淀的豐富經驗，加之在高品質產品研發制造方面展現出的雄厚實力，使我們成為值得客戶信賴的合作伙伴。產品銷往 100 多個國家，累計銷量超 200 萬...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利Elcontrol Energy NanoVIP QUADRA電能質量分析儀，搭載 MRH?無線組網技術，既可單機檢測，也能組建多點同步測量網絡，室外無線傳輸距離可達 600 米。適配單相、兩相、中低壓三相及光伏儲能風電系統，支持交直流測量，可采集*高 50 次諧波、中性線電流、電壓暫降驟升與瞬態擾動，完成 EN50160 合規測試。

意大利Elcontrol Energy NanoVIP QUADRA電能質量分析儀產品簡介

NanoVIP® QUADRA是意大利產便攜式無線電能質量分析儀，適配單相、兩相、三相及光伏、中低壓系統。搭載 MRH?技術，既可單機測量，也可作為主控組建多點無線測量網絡。支持諧波、電壓擾動、電能計量等完整電能質量分析，滿足 EN50160 標準測試，采樣精度高，支持長期數據記錄。

產品特點
支持單機 / 無線組網多點測量，室外無線*遠 600m
*高 50 次諧波分析，可測中性線真實電流
兼容光伏、儲能、風電、UPS 等多種電源工況
具備 EN50160 合規檢測，捕捉暫降、驟升、中斷
交直流均可測量，支持長期不間斷數據存儲

應用場景
適用于光伏電站、工廠配電、儲能及風電系統的電能質量檢測，可完成現場故障排查、EN50160 合規驗收。用于 UPS、逆變器、發電機組調試校驗，也可開展電網長期監測，捕捉電壓暫降、諧波、三相不平衡問題，支持分布式電網多點同步采集，為能耗評估與電能治理提供實測數據支撐。

意大利Elcontrol Energy NanoVIP QUADRA電能質量分析儀技術參數

外殼參數
尺寸	203×116×53?mm
材質	V0 級自熄 ABS 塑料
防護等級	IP30
重量	580?g
顯示屏
顯示尺寸	68×68?mm
類型	128×128 FSTN 負向點陣圖形 LCD
背光	白色 LED
語言	英語?西班牙語?意大利語?德語?法語
按鍵面板
類型	薄膜按鍵，10 個雙功能按鍵
供電
外置電源適配器	墻插開關電源；輸入：100?240VAC ±10% 47?63Hz，可換插頭；輸出 7.5VDC?12W
電池組	4 節 AA 鎳氫電池，2100?mAh
電池續航	無線關閉：＞24?h；無線開啟：＞18?h
被測系統
系統頻率	50Hz?60Hz?400Hz
單相	?
兩相	?
三相三線平衡	?
三相三線不平衡	?
三相四線平衡	?
三相四線不平衡	?
接口配置
電壓輸入	1.5?m 柔性測試線；2.5?mm2?36A；1000V CAT III?600V CAT IV；4?mm 90° 防護彎頭插頭；開口 45?mm 鱷魚夾（適配*大 32?mm 線徑）、磁性探頭
電流輸入	Elcontrol Energy Net 可更換電流傳感器
太陽輻照	?
PT100 溫度	—
風速儀	—
變送器	—
功能
傳統電氣分析	V、I、P、Q、S、F、PF、電壓總諧波畸變 THD (V)%、電流總諧波畸變 THD (I)%、cosφ、相位 φ、峰值、小值、大值、平均值、*大需量等
中性線電流	可測量
三相電能計量	kWh、kVArh、kVAh（吸收 / 發出雙向）
分相電能計量	kWh、kVArh、kVAh（吸收 / 發出雙向）
熱電聯產	?
波形	電壓 & 電流
諧波	*高 50 次諧波數值與柱狀圖
電壓擾動	電壓暫降、電壓驟升、供電中斷
瞬態	過電壓、過電流
不平衡度	?
EN 50160 測試	?
啟動沖擊電流	?
直流測量	?
K 系數	*高 25 次
告*	屏幕顯示告*
測量規格	每周期采樣：128 點（40?70?Hz 自適應）；400?Hz 下每周期 16 點 數據記錄周期：1 秒數據存儲間隔：用戶可選：1 秒、5 秒、3 秒、1 分鐘、5 分鐘、15 分鐘支持接線：三相（3/4 線）、兩相（2 線）、單相電網 適用電網：低壓、中壓（LV、MV）
電壓（真有效值 TRMS）
通道	3 路共中性線通道 +1 路獨立輔助通道
輸入阻抗	4?MΩ
直測量程	線?線：7?1000VAC 40?70Hz；線?中性：5?600VAC 40?70Hz；輔助通道：5?1000VAC 40?70Hz，10?1400VDC
電壓互感器變比	1?60000
*大顯示值	20?MV
持續過載	線?線：1200VAC；線?中性：700VAC；輔助：1200VAC、1700VDC
靈敏度	線?中性 5VAC，線?線 7VAC，直流 10VDC
電流（真有效值 TRMS）
通道	5 路獨立通道
輸入阻抗	10?kΩ
電流互感器變比	1?60000
測量方式	配套電流鉗
*大顯示值	500?kA
靈敏度	滿量程的 0.2%
數據存儲	內置內存：64?kB 外部存儲：Micro SD 卡（標配 4GB）
工作條件	工作溫度：?10～+55?℃ 存儲溫度：?20～+85?℃ 相對濕度：大 95% 大海拔（600V CAT III）：2000?m
