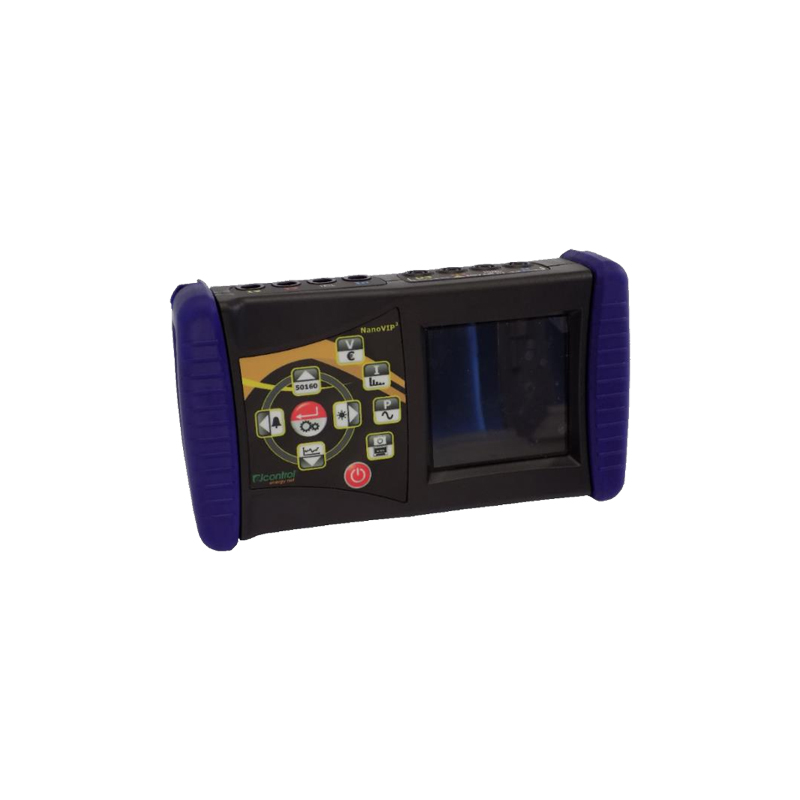

意大利Elcontrol Energy　NanoVIP CUBE WF電能質量分析儀

型號：NanoVIP CUBE WF電能質量分析儀

品牌：意大利Elcontrol Energy

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利Elcontrol Energy

58 年來，Elcontrol Energy專注研發與生產用于電網計量、監控及節能管理的電子設備，是行業中堅力量。歷經近 60 年積淀的豐富經驗，加之在高品質產品研發制造方面展現出的雄厚實力，使我們成為值得客戶信賴的合作伙伴。產品銷往 100 多個國家，累計銷量超 200 萬...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利Elcontrol Energy NanoVIP CUBE WF電能質量分析儀，內置 WiFi 無線通訊與云端監測功能，兼容單相、兩相、平衡及不平衡高低壓三相系統，支持 50/60/400Hz 交直流檢測。配備 3 路共中性電壓通道與 5 路獨立電流通道，可實現*高 50 次諧波、三相不平衡度、電壓暫降暫升、沖擊電流采集，滿足 EN50160 標準測試。

意大利Elcontrol Energy NanoVIP CUBE WF電能質量分析儀產品簡介

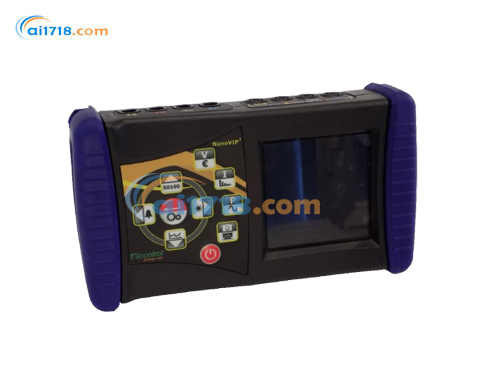

NanoVIP® CUBE WF 電能質量分析儀是意大利產便攜式 WiFi 電能質量分析儀，適配單相、兩相、平衡 / 不平衡的低壓、中壓三相系統?？赏瓿呻妷弘娏鞴β?、諧波、不平衡度、暫降驟升等電能質量測試，支持 EN50160 合規檢測，搭載 WiFi 與云監測，大容量電池可長時間現場測量，兼具電能計量、報*、費率統計功能。

核心特點
- 支持*高 50 次諧波分析，可執行 EN50160 標準合規測試
- WiFi 無線通信，配套云端監測，支持長周期現場測量
- 真實中性線電流測量，捕捉電壓暫降、驟升、沖擊電流
- 4 檔費率設置，雙向電能計量，自定義 20 組報*閾值
- 交直流均可測量，內置可充電池，續航超 24 小時

應用場景
適用于工商業配電系統、廠礦低壓中壓電網的電能質量排查，可用于光伏等分布式發電并網檢測，開展長時間能耗與電能質量巡檢?？赏瓿晒收纤菰?、諧波干擾分析、電網 EN50160 合規驗收，也用于設備投運前后電能測試，協助分析用電損耗，為配電改造、節能評估提供實測數據支撐。

意大利Elcontrol Energy NanoVIP CUBE WF電能質量分析儀技術參數

外殼
項目	參數
外形尺寸	203×116×53?mm
外殼材質	V0 級自熄 ABS 工程塑料
防護等級	IP30
重量	580?g
顯示屏
項目	參數
顯示尺寸	68×68?mm
類型	128×128 FSTN 負向點陣圖形 LCD
背光	白色 LED
支持語言	英語?西班牙語?意大利語?德語?法語
供電
薄膜按鍵，10 個復合功能按鍵
項目	參數
外部電源	墻插式開關電源；輸入：100?240VAC ±10%，47?63Hz，可換插頭；輸出：7.5VDC?12W
電池組	4 節 AA 鎳氫電池 2100mAh
電池續航	＞24h（關閉無線）
可接入系統
項目	狀態
系統頻率	50Hz?60Hz?400Hz
單相	?
兩相	?
三相三線平衡	?
三相三線不平衡	?
三相四線平衡	?
三相四線不平衡	?
接線接口
項目	參數
電壓接線	1.5m 柔性線纜；2.5mm2?36A；1000V CAT III?600V CAT IV；帶 4mm 90° 防護刀型插頭；鱷魚夾開口 45mm（適配*大 32mm 導線），帶磁吸接頭
電流測量	Elcontrol Energy Net 可替換電流傳感器
太陽輻射	?
PT100	?
風速儀	?
變送器	?
功能
項目	參數
傳統電氣分析	V、I、P、Q、S、F、PF、電壓總諧波畸變 THD (V)%、電流總諧波畸變 THD (I)%、cosφ、相位角 φ、峰值、小值、大值、平均值、*大需量等
中性線電流	可測量
三相電能計量	kWh、kVArh、kVAh，吸收 / 發出雙向計量
分相電能計量	kWh、kVArh、kVAh，吸收 / 發出雙向計量
熱電聯產模式	?
波形采集	電壓、電流
諧波分析	*高 50 次諧波，數值 + 柱狀圖；電壓暫降、驟升、斷電
暫降（Sags）	?
瞬態	過電壓、過電流
不平衡度	?
EN 50160 測試	?
沖擊電流	?
直流測量	?
K 系數	*高 25 次諧波
報*顯示	支持
報*記錄	屏幕可顯示 5 條
費率時段	4 組
電能費用計算	?
IEC 61724 電網參數	?
EN 82.25 測試	?
OSU TM（一次性 UPS）	?
測量任務	無數量限制，受存儲卡容量限制
測量指標
項目	參數
采樣頻率	每周波 128 點（40?70Hz 自適應）；400Hz 下每周波 16 點
數據記錄周期	1?秒
適用電網	低壓、中壓（LV、MV）
電壓（真有效值 TRMS）
項目	參數
通道	3 路共中性線通道 + 1 路獨立輔助通道
輸入阻抗	4?MΩ
量程檔位	2 檔
直接測量	相間：7?1000VAC 40?70Hz；相?中性：5?600VAC 40?70Hz；輔助通道：5?1000VAC 40?70Hz，10?1400VDC
電壓互感器 VT 測量	變比：1?60000；*大顯示 20MV
長期過載能力	相間：1200VAC；相?中性：700VAC；輔助通道：1200VAC，1700VDC
測量靈敏度	相?中性 5VAC；相間 7VAC；直流 10VDC
電流（真有效值 TRMS）
項目	參數
通道	5 路獨立通道
輸入阻抗	10?kΩ
量程檔位	4 檔；變比 1?60000；*大顯示 500?kA
電流鉗測量靈敏度	滿量程的 0.2%
功率
項目	參數
單相功率	*大＜999?GW、Gvar、GVA
總功率	*大＜999?GW、Gvar、GVA
電能計量
復位前*大讀數：99999999 kWh、kvarh、kVAh
精度
項目	參數
電壓真有效值檔位 1	±0.25% + 0.1% FS?(2)，適用于 RMS 電壓＜350VAC?(1)
電壓真有效值檔位 2	±0.25% + 0.05% FS?(2)，適用于 RMS 電壓＞350VAC?(1)
電流真有效值檔位 1	±0.25% + 0.1% FS?(2)，RMS 電流＜5% 鉗形表額定電流?(1)
電流真有效值檔位 2	±0.25% + 0.05% FS?(2)，5%＜RMS 電流＜20% 鉗形表額定電流?(1)
電流真有效值檔位 3	±0.25% + 0.05% FS?(2)，20%＜RMS 電流＜50% 鉗形表額定電流?(1)
電流真有效值檔位 4	±0.25% + 0.05% FS?(2)，＞50% 鉗形表額定電流?(1)
功率	±0.5% + 0.05%FS?(2)
功率因數 PF	±0.5°
頻率	±0.01?Hz（40?70Hz）
有功電能計量 (kW)	0.5 級
無功電能計量 (kVar)	1 級
數據存儲
項目	參數
內部存儲	64?kB
外部存儲	Micro SD 卡（標配 4GB）
工作環境
項目	參數
工作溫度	?10 ~ +55?°C
存儲溫度	?20 ~ +85?°C
相對濕度	*大 95%
*大海拔高度（600V CAT III）	2000?m
