德國 Janitza UMG 103?CBM電能質量分析儀，4 模數小巧機身，35mm 標準導軌安裝，由測量回路直接取電。支持三相四線電壓電流采集與 1?40 次諧波分析，采樣速率 5.4kHz，搭載 4MB 閃存，RS485 Modbus-RTU 通訊。IP20 防護，適配 TT、TN 電網，用于工廠、樓宇低壓配電回路能耗統計、諧波監測與能效管理。

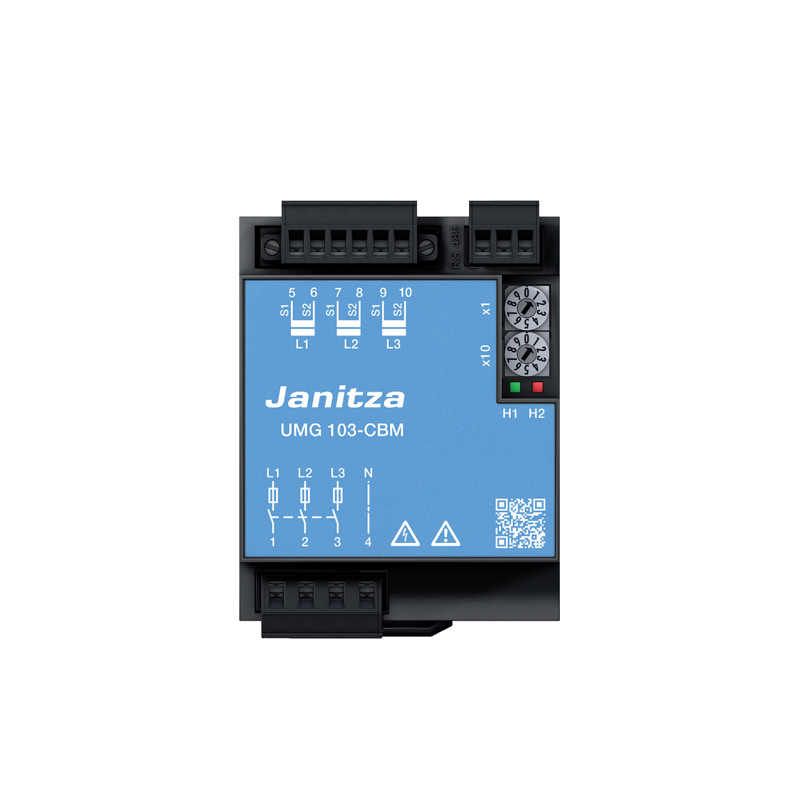

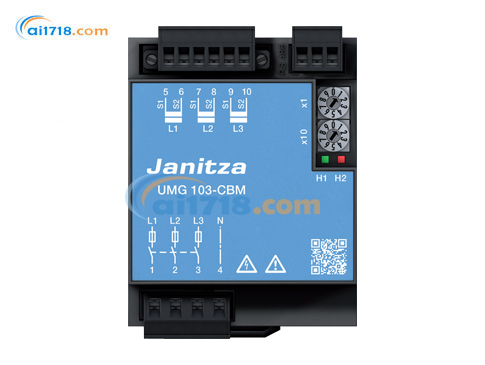

德國Janitza UMG 103?CBM電能質量分析儀產品簡介
UMG 103?CBM 是 Janitza 品牌導軌式電能質量分析儀，固件版本 2.0。設備體積小巧，4 模數導軌安裝，可采集三相四線電壓、電流，完成 1?40 次諧波分析，自帶 4MB 存儲，通過 RS485 Modbus?RTU 通訊，直接由被測回路取電，滿足工業現場電能監測與電能質量分析需求。
德國Janitza UMG 103?CBM電能質量分析儀技術參數
| 通用參數 | |
|---|---|
| 凈重（含配套接線端子） | 約 200?g（0.44?磅） |
| 設備外形尺寸 | 高 = 98?mm，寬 = 71.5?mm，深 = 46?mm（高 = 3.86?英寸，寬 = 2.82?英寸，深 = 1.18?英寸） |
| 模數寬度 | 4 模數（4HP） |
| 運輸與存儲（原廠包裝） | |
| 自由跌落 | 1?m（39.37?英寸） |
| 溫度范圍 | -20?℃ ~ +70?℃（?4?℉ ~ 158?℉） |
| 運行環境條件 | |
| 非戶外防護型，僅可固定式安裝使用；滿足 DIN IEC 60721?3?3 標準環境條件；符合 IEC 60536（VDE 0106 第 1 部分）Ⅱ 類防護等級，無需保護接地。 | |
| 工作溫度范圍 | -25?℃ ~ +60?℃（?13?℉ ~ 140?℉） |
| 相對濕度 | 5%～95%（25?℃/77?℉），無凝露 |
| 工作海拔 | 0～2000?m（1.24 英里）海拔高度以內 |
| 污染等級 | 2 級 |
| 外殼阻燃等級 | UL94V?0 |
| 安裝姿態 | 任意姿態均可 |
| 安裝導軌 | 35?mm 標準頂帽導軌（符合 IEC/EN 60999?1、DIN EN 50022） |
| 抗沖擊能力 | 2 焦耳，IK07，符合 IEC / EN61010?1:2010 |
| 散熱通風 | 無需強制通風冷卻 |
| 防塵防水等級 | IP20，依據 EN60529 2000?09、IEC60529:1989 |
| 測量數據存儲 | |
| 閃存存儲器 | 4?MB |
| 焊接式電池 典型使用壽命 | BR 1632，3?V，8?10 年 |
| 供電電壓 | |
|
設備由測量回路電壓直接取電！ 單相供電：115?277?V（±10%），50/60?Hz 三相供電：80?277?V（±10%），50/60?Hz *大功耗：1.5?VA |
|
| 電壓測量 | |
|
適用三相四線系統，額定電壓（相?線 / 線?線）*大 277?V / 480?V 適用電網：TT、TN 接地系統 額定沖擊耐壓：4?kV 電壓測量保護（具備 IEC / UL 認證）：1?10?A，B 型脫扣特性，過電壓類別 CAT?III 300?V 分辨率：0.01?V 波峰因數：2（相對于 240?V 有效值） 采樣速率：5.4?kHz 基波頻率測量范圍及分辨率：45?Hz ~ 65?Hz，0.01?Hz 傅里葉諧波分析：1～40 次諧波 |
|
| 電流測量 | |
| 標稱電流 | 5?A |
| 額定電流 | 6?A |
| 波峰因數 | 2（相對于 6?A 有效值） |
| 分辨率 | 0.1?mA |
| 測量量程 | 0.005?~?6?A 有效值 |
| 過電壓類別 | CAT?II 300?V |
| 額定沖擊耐壓 | 2?kV |
| 功耗 | 約 0.2?VA（內阻 Ri=5?mΩ） |
| 1 秒短時過載能力 | 60?A（正弦波） |
| 采樣速率 | 5.4?kHz |
