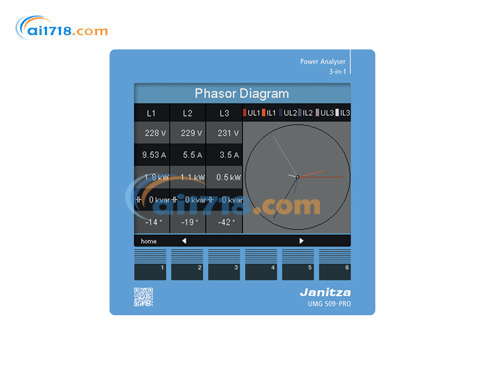

德國Janitza　UMG509?PRO電能質量分析儀

型號：UMG509?PRO電能質量分析儀

品牌：德國Janitza

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國Janitza

Janitza 提供完整的現代能源數據管理系統解決方案（例如，符合 ISO 50001 標準），以及電壓質量和剩余電流監測解決方案。Janitza electronics GmbH 是一家總部位于德國黑森州拉瑙的公司，成立于 1986 年，是 Eugen Janitza GmbH...[查看更多]

瀏覽過此產品的用戶最終購買了

德國 Janitza UMG509?PRO電能質量分析儀，0.2S 級高精度測量，可采集電壓、電流、諧波、相位角，捕捉電壓暫降、閃變、瞬態擾動，集成剩余電流與 PT100/PT1000 溫度采集。搭載以太網、RS485、Profibus 多通訊接口，內置網頁服務器，屏幕支持相量圖展示，適用于工業廠房、數據中心、光伏儲能配電系統，用于能耗計量、電能質量監測與故障溯源。

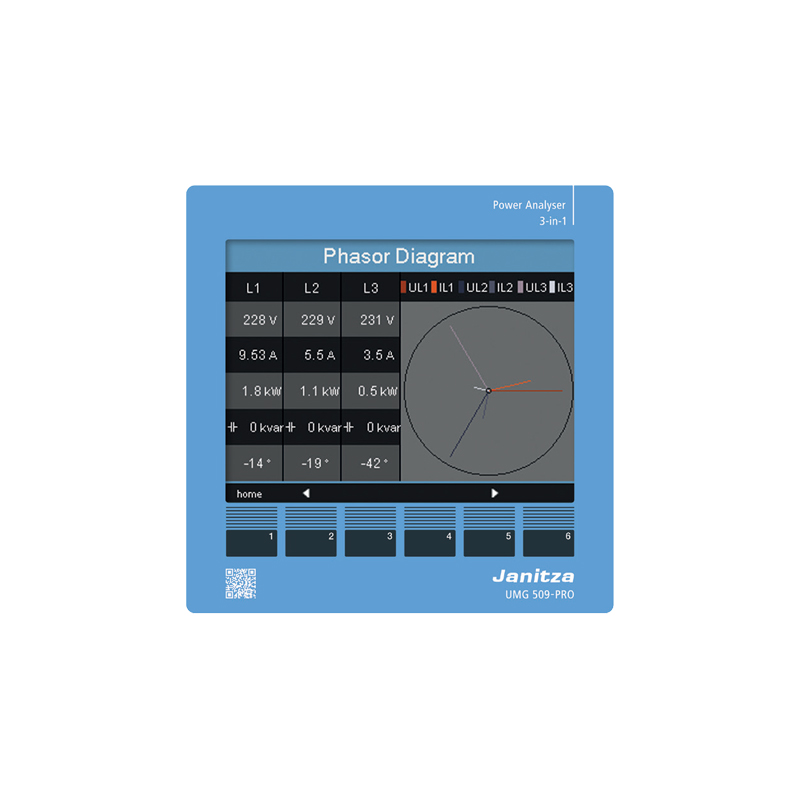

德國Janitza UMG 509?PRO電能質量分析儀產品簡介

UMG 509?PRO 是 Janitza 雅尼察高性能三合一電能質量分析儀，具備電壓、電流、功率、諧波、相位角全面電參采集，支持剩余電流、多類型溫度傳感器測量。配備以太網、RS485、Profibus 多通訊接口，測量精度*高達 0.2S 級，可捕捉電壓暫降、瞬態、閃變等電能擾動，面板可視化相量圖，適用于固定柜裝安裝。

產品特點
0.2S級高精度電參測量，支持諧波、閃變、暫降等電能質量事件記錄
集成剩余電流、PT100/PT1000溫度采集，功能一體化
以太網 / RS485/Profibus 多協議通訊，內置網頁服務器
屏幕相量圖直觀顯示三相工況，導軌柜式安裝
高采樣率 20kHz / 相，瞬態事件快速捕捉

應用場景
UMG509?PRO 廣泛用于工業廠房、數據中心、樓宇配電、光伏儲能等供配電系統，用于電能計量、電能質量監測與故障溯源?？刹渴鹩诟叩蛪洪_關柜，完成諧波、不平衡度、電壓擾動分析，也可監測設備溫升與漏電，為能耗管理、設備運維、電能問題排查提供可靠數據支撐。

德國 Janitza UMG 509?PRO電能質量分析儀 技術參數

參數	規格
凈重（帶接線端子）	約 1080 g（2.38 磅）
設備外形尺寸	長 × 寬 × 高：約 144?mm × 144?mm × 75?mm（5.64?in × 5.64?in × 2.95?in）
電池	鋰錳 CR2450，3V（符合 UL 1642 認證）
時鐘工作溫度范圍	-40℃ ~ +85℃；精度 ±5?ppm（約每年 3 分鐘誤差）
運輸與儲存（使用原廠包裝）
項目	參數
自由跌落	1?m（39.37?in）
溫度	-25?℃（?13?℉） ~ +70?℃（158?℉）
### 運行環境條件本設備適用于防護型固定安裝。設備必須可靠連接保護接地線！防護等級 I 類，符合 IEC 60536（VDE 0106 第 1 部分）。
項目	參數
工作溫度范圍	-10?℃（14?℉） ~ +55?℃（131?℉）
相對濕度	25℃下 5～95% RH，無凝露
工作海拔	0～2000?m（海平面以上）
污染等級	2 級
安裝姿態	豎直安裝
通風	無需強制通風
防護等級?前面板	IP40（依據 EN60529）
防護等級?背面	IP20（依據 EN60529）
供電電壓
項目	參數
過電壓類別	300V CAT?III
供電回路熔斷器	6A，B 型（UL/IEC 認證）
230V 版本
— 額定輸入范圍	交流 95?240V（50/60Hz） / 直流 80?300V
— 工作范圍	額定值 ±10%
— 功耗	*大 7?W / 14?VA
24V 版本
— 額定輸入范圍	交流 48?110V（50/60Hz）或直流 24?150V
— 工作范圍	額定值 ±10%
— 功耗	*大 9?W / 13?VA
供電端子接線能力（每個端子僅接 1 根導線）
導線類型	線徑
單芯、多股、細絞合導線	0.2?2.5?mm2，AWG24?12
帶線鼻子、管型預絕緣端子	0.25?2.5?mm2
擰緊扭矩	0.5?0.6?Nm
剝線長度	7?mm（0.2756?in）
電流測量
項目	參數
額定電流	5?A
分辨率	0.1?mA
測量量程	0.005～7?A 有效值
過載報*閾值	≥7.5?A 有效值
波峰系數	2.4
過電壓類別	230V 版本：300V CAT?III；24V 版本：300V CAT?II
測量沖擊耐壓	4?kV
功耗	約 0.2?VA（內阻 Ri=5?mΩ）
1 秒短時過載（正弦）	120?A
采樣率	每相 20?kHz
電壓測量輸入適配供電系統： - 三相四線系統高額定電壓：417?V/720?V；UL 認證：347?V/600?V - 三相三線系統高額定電壓：600?V
電壓測量輸入安全設計
項目	參數
過電壓類別	600V CAT?III
測量沖擊耐壓	6?kV
電壓測量回路保護	1?10?A
相?中性測量量程	01）～600?V 有效值
相?相測量量程	01）～1000?V 有效值
分辨率	0.01?V
波峰系數	1.6（對應 600V 有效值）
每相輸入阻抗	4?MΩ
功耗	約 0.1?VA
采樣率	每相 20?kHz
瞬態捕捉	>50?μs
基波頻率	40?70?Hz；分辨率 0.001?Hz
1）至少一路電壓輸入上相?中性電壓＞10V 有效值，或相?相電壓＞18V 有效值，設備才可輸出測量值。相位角測量精度：0.075°
電壓、電流測量端子接線能力（每個端子僅接 1 根導線）
導線類型	線徑
單芯、多股、細絞合導線	0.2?2.5?mm2，AWG24?12
帶線鼻子、管型預絕緣端子	0.25?2.5?mm2
擰緊扭矩	0.5?0.6?Nm
剝線長度	7?mm（0.2756?in）
剩余電流監測（RCM）
項目	參數
額定電流	30?mA 有效值
測量量程	0?40?mA 有效值
觸發電流	100?μA
分辨率	1?μA
波峰系數	1.414（相對于 40?mA）
負載阻抗	4?Ω
1 秒短時過載	5?A
持續過載	1?A
20?ms 短時過載	50?A
執行標準	IEC/TR 60755 (2008?01)，A 型
*大外接阻抗（斷線檢測）	300?Ω
剩余電流監測端子接線能力（每個端子僅接 1 根導線）
導線類型	線徑
硬線 / 軟線	0.14?1.5?mm2，AWG28?16
軟線，帶管型端子（無塑料護套）	0.20?1.5?mm2
軟線，帶管型端子（帶塑料護套）	0.20?1.5?mm2
剝線長度	7?mm（0.2756?in）
擰緊扭矩	0.20?0.25?Nm
線纜長度	≤30?m 可非屏蔽；＞30?m 需屏蔽線纜
溫度測量輸入
項目	參數
更新周期	1?秒
支持傳感器	PT100、PT1000、KTY83、KTY84
總負載（傳感器 + 線纜）	*大 4?kΩ
線纜長度	≤30?m 可非屏蔽；＞30?m 需屏蔽線纜
傳感器型號	溫度范圍	電阻范圍	測量不確定度
KTY83	-55?℃～+175?℃	500?Ω～2.6?kΩ	±1.5% 量程
KTY84	-40?℃～+300?℃	350?Ω～2.6?kΩ	±1.5% 量程
PT100	-99?℃～+500?℃	60?Ω～280?Ω	±1.5% 量程
PT1000	-99?℃～+500?℃	600?Ω～2.8?kΩ	±1.5% 量程
溫度測量端子接線能力（每個端子僅接 1 根導線）
導線類型	線徑
單芯、多股、細絞合導線	0.08?1.5?mm2
帶線鼻子、管型預絕緣端子	1?mm2
數字量輸入
2 路數字輸入，共地
項目	參數
*大計數頻率	20?Hz
響應時間（Jasic 腳本）	200?ms
輸入有效電平	直流 18?28?V（典型 4?mA）
輸入無效電平	直流 0?5?V，電流＜0.5?mA
線纜長度	≤30?m 可非屏蔽；＞30?m 需屏蔽線纜
數字量輸出
2 路光耦數字輸出，共地；不具備短路保護
項目	參數
外部供電	直流 20?30?V（SELV/PELV 安全特低電壓）
*大開關電壓	直流 60?V / 交流 30?V
*大開關電流	50?mA 有效值（交直流）
響應時間（Jasic 腳本）	200?ms
電壓跌落事件輸出	20?ms
電壓越限事件輸出	20?ms
*大開關頻率	20?Hz
線纜長度	≤30?m 可非屏蔽；＞30?m 需屏蔽線纜
數字輸入 / 輸出端子接線能力
導線類型	線徑
硬線 / 軟線	0.14?1.5?mm2，AWG28?16
軟線，帶管型端子（無塑料護套）	0.25?1.5?mm2
軟線，帶管型端子（帶塑料護套）	0.25?0.5?mm2
擰緊扭矩	0.22?0.25?Nm
剝線長度	7?mm（0.2756?in）
RS485 接口（三線：GND、A、B）
項目	參數
協議	Modbus?RTU 從站、Modbus?RTU 主站、Modbus?RTU 網關
波特率	9.6?k、19.2?k、38.4?k、57.6?k、115.2?k、921.6?kbps
終端電阻	微型撥碼開關可啟用
Profibus 接口
項目	參數
連接器	9 針 D?SUB
協議	Profibus?DP/V0（EN 50170）
波特率	9.6?kBaud ~ 12?MBaud
以太網接口
項目	參數
連接器	RJ45
功能	Modbus 網關、內置網頁服務器 HTTP
支持協議	TCP/IP、SMTP 郵件、DHCP (BootP)、Modbus?TCP、Modbus RTU over Ethernet、FTP、ICMP (Ping)、NTP、TFTP、BACnet（可選）、SNMP
功能性能參數表
功能項	符號	精度等級	測量范圍	顯示范圍
總有功功率	P	0.2?）（IEC61557?12）	0?15.3?kW	0?W ~ 9999?GW *
總無功功率	QA?）, Qv?）	1（IEC61557?12）	0?15.3?kvar	0?var ~ 9999?Gvar *
總視在功率	SA, Sv?）	0.2?）（IEC61557?12）	0?15.3?kVA	0?VA ~ 9999?GVA *
總有功電能	Ea	0.2?）/0.2S(IEC61557?12)；0.5(IEC62053?22、ANSI C12.20)	0?15.3?kWh	0?Wh ~ 9999?GWh *
總無功電能	ErA?）, ErV?）	1（IEC61557?12）	0?15.3?kvarh	0?varh ~ 9999?Gvarh *
總視在電能	EapA,EapV?）	0.2?）（IEC61557?12）	0?15.3?kVAh	0?VAh ~ 9999?GVAh *
頻率	f	0.05（IEC61557?12）	40?70?Hz	40?70?Hz
相電流	I	0.2（IEC61557?12）	0.005?7?A 有效值	0?A ~ 9999?kA
實測中性線電流	IN	0.2（IEC61557?12）	0.005?7?A 有效值	0?A ~ 9999?kA
剩余電流 I5、I6	IDIFF	1（IEC61557?12）	0?40?mA 有效值	0?A ~ 9999?kA
計算中性線電流	INc	0.5（IEC61557?12）	0.005?21?A	0?A ~ 9999?kA
相?中性電壓	U L?N	0.1（IEC61557?12）	10?600?V 有效值	0?V ~ 9999?kV
相?相電壓	U L?L	0.1（IEC61557?12）	18?1000?V 有效值	0?V ~ 9999?kV
功率因數	PFA, PFV	0.5（IEC61557?12）	0.00?1.00	0?1
短時間閃變、長時間閃變	Pst, Plt	—	—	—
電壓暫降	Udip	0.2（IEC61557?12）	10?600?V 有效值	0?V ~ 9999?kV
電壓暫升	Uswl	0.2（IEC61557?12）	10?600?V 有效值	0?V ~ 9999?kV
瞬態過電壓	Utr	0.2（IEC61557?12）	10?600?V 有效值	0?V ~ 9999?kV
電壓中斷	Uint	—	—	—
電壓不平衡 1）	Unba	0.2（IEC61557?12）	10?600?V 有效值	0?V ~ 9999?kV
電壓不平衡 2）	Unb	0.2（IEC61557?12）	10?600?V 有效值	0?V ~ 9999?kV
電壓諧波	Uh	1 級（IEC61000?4?7）	*高 2.5?kHz	0?V ~ 9999?kV
電壓總畸變率 THDu3）	THDu	1.0（IEC61557?12）	*高 2.5?kHz	0%?999%
電壓總畸變率 THD?Ru?）	THD?Ru	1.0（IEC61557?12）	*高 2.5?kHz	0%?999%
電流諧波	Ih	1 級（IEC61000?4?7）	*高 2.5?kHz	0?A ~ 9999?kA
電流總畸變率 THDi3）	THDi	1.0（IEC61557?12）	*高 2.5?kHz	0%?999%
電流總畸變率 THD?Ri?）	THD?Ri	1.0（IEC61557?12）	*高 2.5?kHz	0%?999%
電網信號電壓（間諧波電壓）	MSV	—	—	—
