德國Janitza　UMG512?PRO電能質量分析儀

型號：UMG512?PRO電能質量分析儀

品牌：德國Janitza

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國Janitza

Janitza 提供完整的現代能源數據管理系統解決方案（例如，符合 ISO 50001 標準），以及電壓質量和剩余電流監測解決方案。Janitza electronics GmbH 是一家總部位于德國黑森州拉瑙的公司，成立于 1986 年，是 Eugen Janitza GmbH...[查看更多]

瀏覽過此產品的用戶最終購買了

德國Janitza UMG512?PRO電能質量分析儀，138×138mm 面板式安裝，可計量電力參數，監測諧波、閃變、電壓暫降暫升。支持 Profibus、以太網、RS485 多協議通訊，可采集剩余電流與溫度，前面板 IP40 防護。適配工廠配電、數據中心、新能源并網場景，用于電能質量評估、能耗統計與電氣故障溯源。

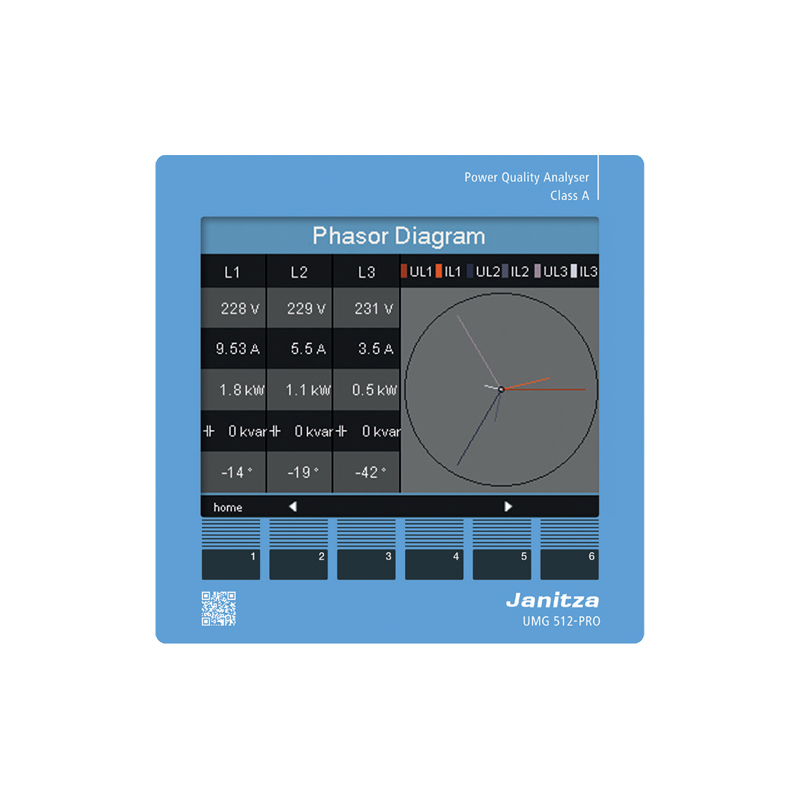

德國Janitza UMG512?PRO電能質量分析儀產品簡介
Janitza UMG512?PRO 為 A 級電能質量分析儀，采用 138×138mm 面板式安裝，具備電力參數計量、諧波、閃變、電壓擾動監測能力。支持多類通訊接口，測量精度高，可采集三相電壓電流、功率、電能、相位等數據，適配工業電氣系統，實現電能質量分析與能耗統計。

產品特點
A級電能質量測量，可測諧波、閃變、電壓暫降暫升
支持 Profibus、以太網、RS485 多協議通訊
寬溫工作，IP40/IP20 防護，無需強制散熱
兼具能耗計量、剩余電流、溫度采集功能

應用場景
適用于工廠配電、數據中心、樓宇供配電系統，可監測電網諧波、電壓擾動問題。用于設備故障溯源、能耗統計、電能質量評估，也可應用于新能源并網、配電室運維，及時發現電網異常，保障電氣設備穩定運行，滿足電能監測與分析需求。

德國Janitza UMG512?PRO電能質量分析儀技術參數

外形尺寸：\(138^{+0.8}\ \text{mm}\ (5.43^{+0.03}\ \text{in}) × 138^{+0.8}\ \text{mm}\ (5.43^{+0.03}\ \text{in})\)
時鐘?溫度范圍 ?40?°C（?40?°F），精度 ±5?ppm（約每年 3 分鐘誤差）
IK07，符合 IEC 62262 標準
下述參數適用于設備運輸與存儲工況：跌落高度 1?m（39.37?in）；溫度 ?25?°C（?13?°F）～ +70?°C（158?°F）
工作溫度范圍	?10?°C（14?°F）～ +55?°C（131?°F）
相對濕度	25?℃環境下 5～95% RH，無凝露
工作海拔	海拔 0～2000?m（1.24?英里）
污染等級	2 級
安裝姿態	垂直直立安裝
通風要求	無需強制通風
固體異物及防水防護 前面板 / 背部	前面板 IP40（EN60529）；背部 IP20（EN60529）
接線端子規格（電流測量）
可接導體：每個端子僅允許接入一根導線！
導線類型	線徑范圍
單芯、多股、細絞合導線	0.2?4.0?mm2，AWG 28?12
非絕緣線鼻子	0.2?2.5?mm2，AWG 26?14
絕緣線鼻子	0.2?2.5?mm2，AWG 26?14
擰緊扭矩	0.4?0.5?N·m（3.54?4.43?lbf·in）
剝線長度	7?mm（0.2756?in）
接線端子規格（剩余電流監測）
可接導體：每個端子僅允許接入一根導線！
項目	參數
可接導線截面積	0.2?1.5?mm2，AWG 28?16
擰緊扭矩	0.2?0.25?N·m（1.77?2.21?lbf·in）
剝線長度	7?mm（0.2756?in）
線纜長度	≤30?m（32.81?碼）可用非屏蔽線纜；＞30?m 必須使用屏蔽線纜
溫度測量輸入
電阻量程	測量不確定度
500?Ω～2.6?kΩ，測溫范圍 ?55?°C（?67?°F）～ +175?°C（347?°F）	±1.5% 量程
350?Ω～2.6?kΩ，測溫范圍 ?40?°C（?40?°F）～ +300?°C（572?°F）	±1.5% 量程
60?Ω～280?Ω，測溫范圍 ?99?°C（?146?°F）～ +500?°C（932?°F）	±1.5% 量程
600?Ω～2.8?kΩ，測溫范圍 ?99?°C（?146?°F）～ +500?°C（932?°F）	±1.5% 量程
接線端子規格（數字輸入 / 輸出）
可接導體：每個端子僅允許接入一根導線！
項目	參數
可接導線截面積	0.2?1.5?mm2，AWG 28?16
擰緊扭矩	0.2?0.25?N·m（1.77?2.21?lbf·in）
剝線長度	7?mm（0.2756?in）
- 2 路數字輸出，共地；光耦隔離，不支持短路保護 - 供電：20?30?V 直流（SELV/PELV 安全特低電壓） - 大開關電壓：60?V 直流 - 開關電流：大 50?mA 有效值（交流 / 直流） - 響應時間（Jasic 程序）：200?ms - *大開關頻率：20?Hz - 線纜長度：≤30?m（32.81?碼）非屏蔽；＞30?m 使用屏蔽線纜
測量功能總表
功能	符號	精度等級	測量量程	顯示量程
總有功功率	P	2 級（IEC61557?12）	0～15.3?kW	0?W～9999?GW *
總無功功率	Q_A、Q_V ?	2 級（IEC61557?12）	0～15.3?kvar	0?var～9999?Gvar *
總視在功率	S_A、S_V ?	1 級（IEC61557?12）	0～15.3?kVA	0?VA～9999?GVA *
總有功電能	E_a	2 級（IEC61557?12）	0～15.3?kWh	0?Wh～9999?GWh *
總無功電能	E_rA、E_rV ?	2 級（IEC61557?12）	0～15.3?kvarh	0?varh～9999?Gvarh *
總視在電能	E_apA、E_apV ?	1 級（IEC61557?12）	0～15.3?kVAh	0?VAh～9999?GVAh *
頻率	f	0.02 級（IEC61557?12）	15～440?Hz	15?Hz～440?Hz
相電流	I	0.5 級（IEC61557?12）	0.005～7?A 有效值	0?A～9999?kA
實測中性線電流	I_N	0.5 級（IEC61557?12）	0.005～7?A 有效值	0?A～9999?kA
剩余電流 I5、I6	I_DIFF	1 級（IEC61557?12）	0～40?mA 有效值	0?A～9999?kA
計算中性線電流	I_Nc	1.5 級（IEC61557?12）	0.005～21?A	0?A～9999?kA
相?中性點電壓	U_L?N	0.5 級（IEC61557?12）	10～600?V 有效值	0?V～9999?kV
線?線電壓	U_L?L	0.5 級（IEC61557?12）	18～1000?V 有效值	0?V～9999?kV
功率因數	PF_A、PF_V	2 級（IEC61557?12）	0.00～1.00	0～1
短時閃變、長時閃變	P_st、P_lt	A 級 (IEC61000?4?15)	0.4?P_st～10.0?P_st	0～10
電壓暫降	U_dip	0.5 級（IEC61557?12）	10～600?V 有效值	0?V～9999?kV
電壓暫升	U_swl	0.5 級（IEC61557?12）	10～600?V 有效值	0?V～9999?kV
瞬態過電壓	U_tr	0.5 級（IEC61557?12）	10～600?V 有效值	0?V～9999?kV
電壓中斷	U_int	?	時間精度 ±1 個周期	?
電壓不平衡度 1)	U_nba	0.5 級（IEC61557?12）	10～600?V 有效值	0?V～9999?kV
電壓不平衡度 2)	U_nb	0.5 級（IEC61557?12）	10～600?V 有效值	0?V～9999?kV
電壓諧波?)	U_h	2 級 (IEC61000?4?7)	*高 3?kHz	0?V～9999?kV
電壓總諧波畸變率?)	THD_u	2.0 級（IEC61557?12）	*高 3?kHz	0%～999%
電流諧波?)	I_h	2 級 (IEC61000?4?7)	*高 3?kHz	0?A～9999?kA
電流總諧波畸變率?)	THD_i	2.0 級（IEC61557?12）	*高 3?kHz	0%～999%
