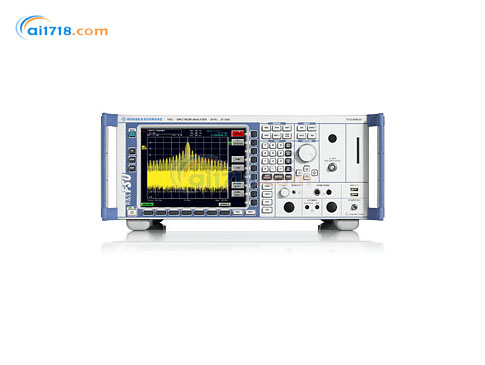

德國R&S(羅德與施瓦茨)　FSU頻譜分析儀

型號：FSU頻譜分析儀

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) FSU頻譜分析儀由愛儀器儀表網代理，本產品是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
?R&S FSU 是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度，可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域

產品特點：
?頻率范圍 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混頻器可達到 110 GHz/1 THz)
?*的射頻性能
相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)
DANL –158 dBm (1 Hz)
三階截止點（TOI）典型值 +25 dBm
?分辨率帶寬 1 Hz ～ 50 MHz
?動態范圍*高，例如 3GPP ACLR 測量時高達 84 dB
?采用預放 (R&S?FSU-B24) 測量 DANL 時
典型值–168 dBm (1 Hz)，20 GHz 時
典型值–155 dBm (1 Hz)，50 GHz 時
?TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能
?滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等

R&S?FSU 出色的射頻性能：
?出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，R&S?FSU 繼承了這一傳統，具有以下無可比擬的*的射頻指標

頻率范圍：
?R&S?FSU3：20 Hz ~ 3.6 GHz
?R&S?FSU8：20 Hz ~ 8 GHz
?R&S?FSU26：20 Hz ~ 26.5 GHz
?R&S?FSU43：20 Hz ~ 43 GHz
?R&S?FSU46：20 Hz ~ 46 GHz
?R&S?FSU50：20 Hz ~ 50 GHz
?R&S?FSU67：20 Hz ~ 67 GHz

射頻性能：
?DANL 測量的典型值為 -158 dBm (1Hz)（無預放）
?單邊帶相位噪聲典型值 - 133 dBc (1Hz) @ 10 kHz 偏離，載波 640 MHz
?相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz
?三階截止點典型值 25 dBm
?1 dB壓縮點典型值 13 dBm
?WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）

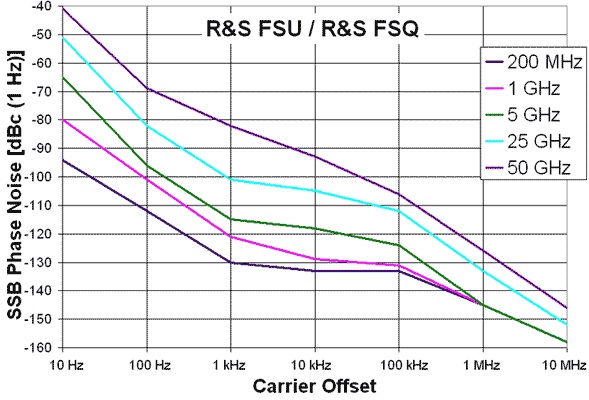

單邊帶相位噪聲

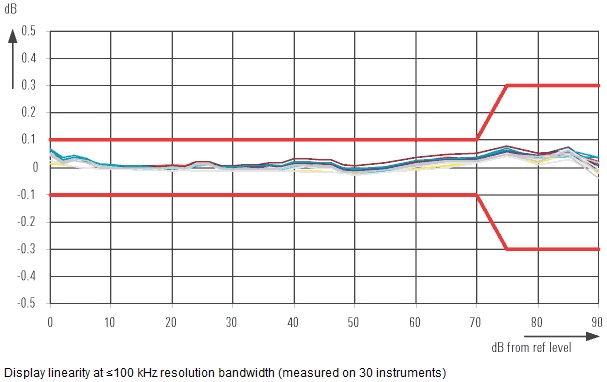

分辨率帶寬 ≤ 100 kHz 時的顯示線性度（對 30 臺儀器進行測量）

準確度：
?3.6 GHz 以下總電平不確定度為 0.3dB
?-70 dB 時線性誤差小于 0.1dB

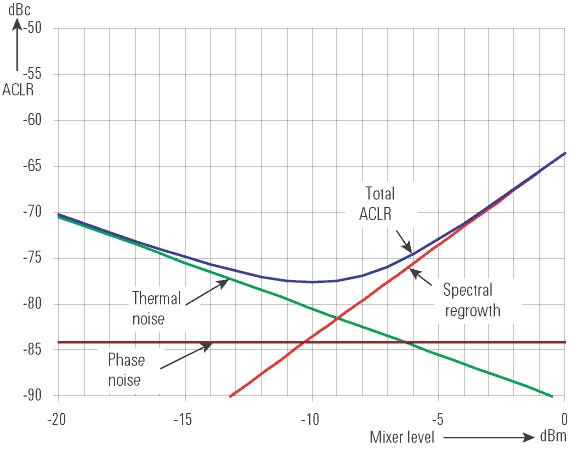

無噪聲校正時 WCDMA 信號鄰道功率測量的動態范圍

IQ 下變頻器:
?中頻數字轉換器 14 位 32MHz（20.4MHz 中頻）
?IQ 存儲器 2x512 ksamples

速度：
?頻域掃描時間2.5ms
?時域掃描時間 1 μs
?每秒可測量 70 次（包括利用 GPIB 進行跡線傳輸）
?在列表模式下，利用遠程控制可減少測量時間。

R&S?FSU67 -- *款采用基頻混頻、頻率范圍直接達到 67 GHz的頻譜分析儀
?20 Hz ～ 67 GHz 之間只需一次連接，從而簡化了測試設置
?67 GHz 全跨度掃描
?頻率指示清楚，無需外部諧波混頻器提供圖像響應和多次響應
?電平范圍更寬，容許參考電平顯著高于諧波混頻器
?67GHz 以下電平準確度始終保持良好水平
?噪聲基底低：-152 dBm (1 Hz)，2 GHz 時，-130 dBm (1 Hz)，65 GHz 時
?分辨率帶寬范圍大：1 Hz ～ 50 MHz
?具有各種濾波器特性：高斯、信道濾波器、FFT、6-dB EMI 濾波器
?配備各種檢波器，包括均方根值、準峰值
?全面的功率測量功能（CP、ACP、時域功率）
?可以直接連接 R&S?NRP 功率頭（需使用選配件 R&S?FS-K9 和 R&S?NRP-Z6）
?諧波失真和雜散測量功能
?顯示線性度高，小于 0.1 dB
?相位噪聲和噪聲系數應用固件
?外部信號發生器控制功能，可使用外部微波信號源作為跟蹤信號發生器進行標量網絡測量

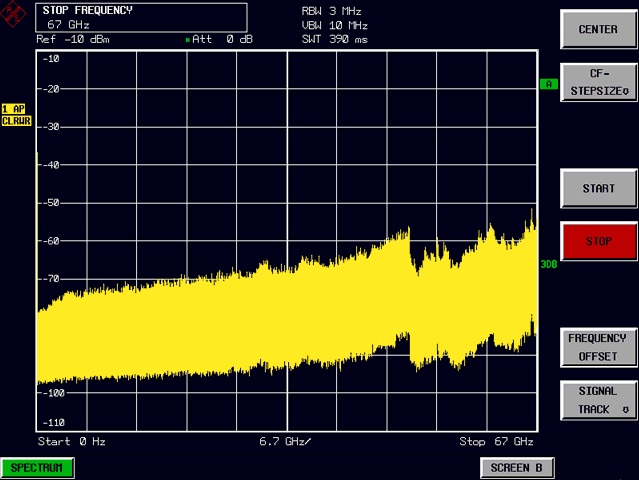

R&S?FSU67 的全跨度掃描說明 67GHz 以下噪聲基底非常低

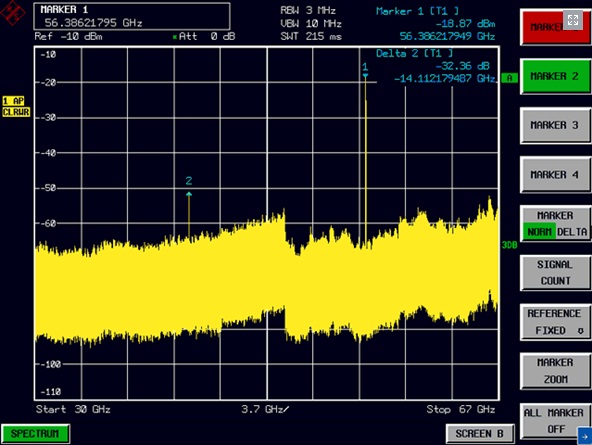

經過濾波仍然存在的倍頻器的諧波（即便是高達50 ～ 67 GHz 的諧波)，經過一次掃描*能根據有用信號輕松測量出來。

為了能夠處理產品開發過程中的各種測量任務，在所有相關的測量領域內，測量儀器必須提供全面的功能和*的性能。R&S?FSU 完全能夠滿足這些要求。
?各種檢波器可供選擇
?*大值、*小值、自動峰值、采樣、均方根值、平均值、準峰值
?可進行雜散測量，掃描點高達 100001 個
?RBW 特征：
?10 Hz ～ 100 kHz 數字式濾波器（1、2、3、5步進）
?39 個信道濾波器，頻率范圍 100 Hz ～ 5 MHz
?模擬式濾波器，頻率范圍 300 kHz ～ 10 MHz（1、2、3、5步進）
?RRC 濾波器（NADC、TETRA、3GPP）
?EMI 濾波器：200 Hz，9 kHz，120 kHz
?FFT 濾波器 1 Hz ～ 30 kHz / FFT 濾波器模式可調
?6-dB EMI 濾波器，范圍 10 Hz ～ 1MHz， 10步進

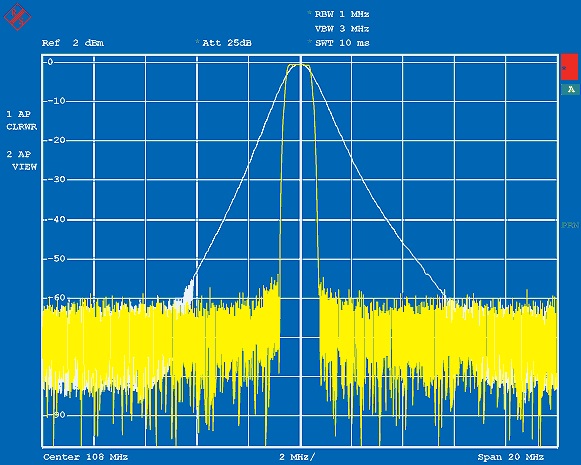

1 MHz 信道濾波器與 1 MHz 分辨率濾波器對比

?CP/ACP/Fast ACP 測量功能采用眾多預定義標準

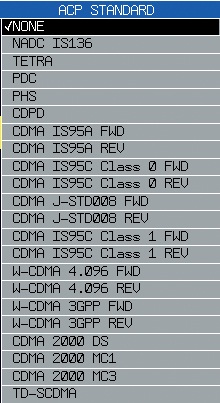

多種標準可供選擇

?多載波 ACP 測量，支持獨立載波間距
?自動 TOI、OBW 和 AM 調制深度測試程序
?諧波失真測量
?可選擇各種標記功能
?相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計數器（30ms 中 0.1Hz）

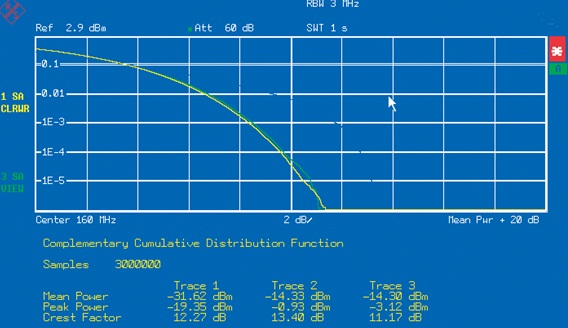

CCDF 測量功能

?可編輯限值線，包括通過/未通過指示
?衰減器步進為 5 dB
?電子衰減器
?預放*高頻率 26.5 GHz
?中頻功率觸發器的靈敏度可達– 50 dBm 混頻器值
?標記解調具有靜噪功能
?跟蹤信號發生器支持功率掃描
?門限觸發函數
?內部跟蹤信號發生器
?外部發生器控制
?在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展大頻率的范圍
?GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
?GPIB 指令集可兼容 FSEx/FSIQ
?在列表模式字下 GPIB 運行速度極快
?21 cm 彩色 SVGA TFT 顯示屏
?分屏顯示模式
?可在 Embedded XP 操作系統下運行
?輕松生成測量結果文檔
?遠程桌面功能
?兼容性（打印機驅動程序、聯網等等）
?接口：GPIB，RS-232-C，LAN，USB
?VXI-11 遠程支持
?多種應用固件可供選擇，包括 3GPP 通訊標準的碼域功率測量固件
?藍牙?
?GSM/EDGE
?3 GPP WCDMA、HSDPA、TD-SCDMA
?藍牙?、1xEV-DV、1xEV-DO
?噪聲系數和增益測量
?FM/PM/AM 測量解調器
?相位噪聲測量
?功率探頭測量支持R&S?NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91 功率探頭、外部功率計 R&S NRVD，HP EPM，HP 437B，HP438A 和功分器

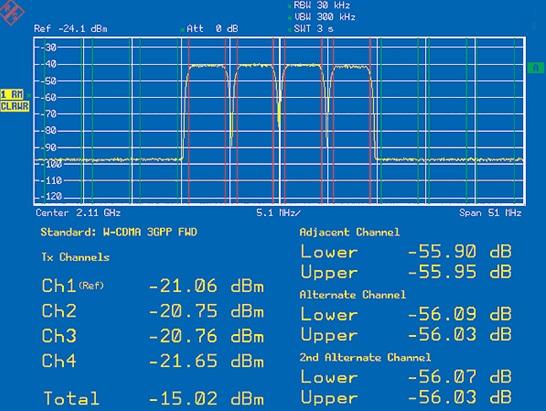

可同時測量 4 個信道的 ACP

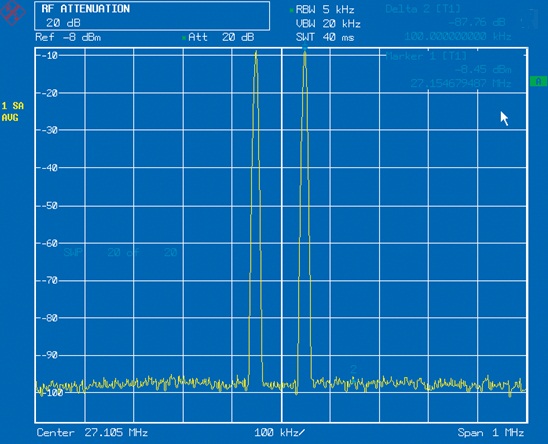

TOI 標記

型號	訂貨號
R&S?FSU3 頻譜分析儀 20Hz到3.6GHz	1313.9000.03
R&S?FSU8 頻譜分析儀 20Hz到8Hz	1313.9000.08
R&S?FSU26 頻譜分析儀 20Hz到26.5Hz	1313.9000.26
R&S?FSU43 頻譜分析儀 20Hz到43GHz *大RBW 10MHz	1313.9000.43
R&S?FSU46 頻譜分析儀 20Hz到46GHz	1313.9000.46
R&S?FSU50 頻譜分析儀 20Hz到50GHz	1313.9000.50
R&S?FSU50 頻譜分析儀 20Hz到50GHz *大RBW 10MHz	1313.9000.49
R&S?FSU67 頻譜分析儀 20Hz到67GHz	1313.9000.67
R&S?FSU67 頻譜分析儀 20Hz到67GHz *大RBW 10MHz	1313.9000.66
