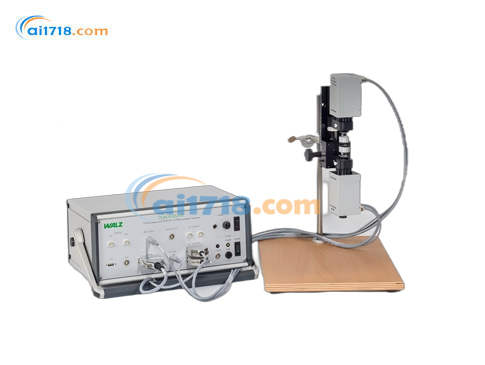

德國WALZ DUAL-KLAS-NIR 葉綠素?zé)晒鉁y量系統由愛儀器儀表網代理，本DUAL-KLAS-NIR 比成熟的 DUAL-PAM-100 系統有了顯著的進步。DUAL-PAM-100 采用近紅外 (NIR) 中的一對波長來測量與光系統 I 反應中心的氧化還原變化相關的吸收變化。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

DUAL-KLAS-NIR 葉綠素?zé)晒鉁y量系統描述
DUAL-KLAS-NIR 比成熟的 DUAL-PAM-100 系統有了顯著的進步。DUAL-PAM-100 采用近紅外 (NIR) 中的一對波長來測量與光系統 I 反應中心的氧化還原變化相關的吸收變化。使用 NIR 中的四個波長對，DUAL-KLAS-NIR 能夠明確區分質體藍素 (PC)、PS I 反應中心 (P700) 和鐵氧還蛋白 (Fd) 的氧化還原變化。

DUAL-KLAS-NIR 采用創新的分析方法，獲取純 PC、P700 和 Fd 的體內光譜特性。這些光譜信息可讓用戶在線監測 P700、PC 和 Fd 的氧化還原變化，并確定 PC/P700 和 Fd/P700 的比率。

與 DUAL-PAM-100 一樣，DUAL-KLAS-NIR 也是一種 PAM 葉綠素?zé)晒庥?jì)。該設備可以通過綠色或藍色 PAM 測量光激發熒光。綠光比藍光更深入地穿透葉子。因此，綠色激發的熒光包括來自更深的葉子層的信息，因此非常適合與始終探測整個葉子的 NIR 吸收測量進行比較。

DUAL-KLAS-NIR 軟件與 DUAL-PAM-100 軟件有許多共同的功能。因此，對于 DUAL-PAM-100 用戶來說，DUAL-KLAS-NIR 的入門非常簡單。使用 DUAL-KLAS-NIR 軟件的自動測量程序，即使是復雜的測量協議也可以輕松執行。

DUAL-KLAS-NIR 的突出特點
DUAL-KLAS-NIR 是*能夠?qū)?NIR 信號（實時）分解為 P700、鐵氧還蛋白和質體藍素貢獻的儀器
給出 P700 與藍質體素和 P700 與鐵氧還蛋白的比率估計值，從而給出池大小的估計值
同時測量兩個熒光信號以及藍蛋白、P700 和鐵氧還蛋白的氧化還原狀態，使用戶能夠在單次測量中表征整個電子傳輸鏈

*的技術特點
DUAL-KLAS NIR 儀器可以在 1、2 或 6 通道模式下進行測量，時間分辨率分別為 35 μs、150 μs 和 1 ms。

為 DUAL-PAM-100 開發的脈沖調制技術，其中不同通道以 50 μs 的塊進行測量，已擴展至 DUAL-KLAS-NIR，以適應 6 通道測量（見圖 2）。

DUAL-KLAS-NIR 使用綠色測量光進行熒光測量，以獲得熒光和吸光度測量之間的*佳匹配。第二個熒光通道檢測藍色測量光引起的熒光。藍色測量光提供有關葉子上側或下側的更多具體信息，此外還提供比綠色測量光引起的信號大一個數量級的熒光信號。

DUAL-KLAS-NIR 的其他獨特功能
集成紅色、藍色、遠紅色光化 LED，其中 635 nm 紅色 LED 陣列用作連續光化照明、多次翻轉脈沖和單次翻轉閃光的光源。檢測器單元中的藍色 460 nm LED 允許從樣品的檢測器側以高達 300 μmol m -2 s -1的強度進行連續照明。

近紅外中四個波長對的測量：785-820、820-870、870-950、840-950 nm。

葉子的兩面都可以被照亮，以盡可能實現葉子*均勻的照明。

極寬的測量光頻率范圍（1 Hz 至 400 kHz）允許連續評估 F O水平以及以高時間分辨率記錄快速動力學瞬變（例如多相熒光上升或閃光松弛動力學）。

所有光源均可在軟件控制下以 2.5 μs 的時間分辨率切換。如果進行單通道測量，則可以使用腳本以高時間分辨率連續測量不同的信號。

其他重要的技術特點是：1. 自動慢速動力學記錄；2 個預編程觸發運行；3. 在線和離線平均；4. 通過自動測量程序操作儀器（腳本文件編程）。

DUAL-KLAS-NIR 的配件

葉片測量配件

DUAL-PAM-100 氣體交換池 (3010-DUAL)

DUAL-KLAS-NIR 光學元件與 3010-DUAL 比色皿兼容，可與 GFS-3000 氣體交換測量系統結合使用進行測量。這樣可以同時測量 Chl a 熒光、PC、P700 和 Fd 氧化還原變化和氣體交換。比色皿還可以控制氣體成分和溫度。

US-MQS/WB余弦校正微型量子傳感器

余弦校正微型量子傳感器 MQS-B 可連接到 DKN-C 控制單元，并可用于確定 PAR 列表（針對不同測量和光化光設置確定的光強度列表）。

懸浮液測量配件

光學單元 ED-101US/MD

對于使用 10 x 10 mm 熒光比色皿測量懸浮液，我們提供黑色鋁制裝置 (ED-101US/MD)。該裝置將熒光比色皿置于其中心，并具有四個光端口，用于連接 DUAL-KLAS-NIR 的標準測量頭。比色皿隔間的兩部分黑色蓋子帶有注射器端口。

低漂移吸光度測量附件 DUAL-K25

DUAL-K25 石英玻璃比色皿采用垂直光路，從而減少分離葉綠體、單細胞藻類和藍藻懸浮液中顆粒沉降引起的基線漂移。比色皿集成在 DUAL-KLAS-NIR 的葉片測量配置中。在此配置中，攪拌既不可能，也沒有必要。

微型磁力攪拌器 PHYTO-MS

使用微型磁力攪拌器 (US-MS) 可防止顆粒沉降。攪拌器直接安裝在樣品池下方。攪拌器*產生的旋轉磁場驅動樣品池中的微型磁力攪拌棒旋轉。攪拌器連接到 DUAL-KLAS-NIR 控制單元 (DKN-C)。攪拌可通過 KLAS-100 軟件打開或關閉。

微量子傳感器 US-SQS/WB

球形微量子傳感器 (US-SQS/WB) 可以對懸浮液（以及空氣）中的光進行*測量。該傳感器有一個直徑為 3.7 毫米的小球體作為入射光學元件，用于感應光線。當傳感器連接到 DUAL-KLAS-NIR 控制單元 (DKN-C) 時，光強度數據將由 KLAS-100 軟件獲取和處理。該傳感器非常適合測量 PAR 列表（針對不同測量和光化學光設置確定的光強度列表）。

溫度控制單元 US-T

US-T 裝置由一個帶有冷卻/加熱 Peltier 元件的傳熱頭和一個單獨的電源和控制單元組成。傳熱頭安裝在 Walz 光學裝置 (ED-101US/MD) 的頂部，這樣桿的**可以接觸到被研究的懸浮液。相對于環境溫度的*大溫差分別為 -12 K 和 +15 K。

溫控塊 ED-101US/T

對于在恒定、定義的溫度下進行的測量，可在光學單元 (ED-101US/MD) 上安裝溫度控制塊 (ED-101US/T)。該塊由內部流通金屬部件和外部泡沫部件組成，內部流通金屬部件通過彈簧機構輕輕壓在樣品杯上，外部泡沫部件用于隔熱。溫度控制由連接到溫度塊的外部流通水?。ú话ǎ?shí)現。

發射器-探測器模塊的可能組合

組合

設備輸入：探測器 1

設備輸入：探測器 2

基本
發射器 DKN-E
探測器 DKN-D

PS II：葉綠素?zé)晒?。激發藍光（470 nm：ML + AL）和紅光 AL + SP（540 nm）。發射 > 780 nm

PS I：吸光度四波長對：780 nm/820 nm；820 nm/870 nm；840 nm/965 nm；870 nm/965

P515/535 發射器-探測器模塊：
發射器 DKN-EP515
探測器 DKN-DP515

散射變化：單波長吸光度，535 nm

電致變色譜帶偏移：
雙波長吸光度。
樣品波長，515 nm。
參考波長，550 nm

NADPH熒光發射檢測器模塊：
發射器DKN-ENADPH
檢測器DKN-DNADPH

NADPH 形成：
NADPH 熒光。
激發，UV-A (365 nm)。
發射，藍綠色 (420-580 nm)

DUAL-KLAS-NIR 技術規格

電源與控制單元 DKN-C

• 總體設計：微控制器：4 個 AVR-RISC（8MHz）+4MB SRAM；可存儲 256,000 個 12 位分辨率的數據點
• 通信：PC 接口：兼容 USB 1.1、2.0 和 3.0
• 用戶界面：裝有 KLAS-100 軟件的 Windows 計算機（Windows 7/8/10）
• 電源供應：12V/2Ah 可充電密封鉛酸電池；MINI-PAM/L 電池充電器（100 至 240V AC）
• 功耗：基本運行期間為 350mA
• 接口：6 個用于探頭的端口（單波長（2 通道）和雙波長（4 通道）調制測量光的電源，2 個光化 LED 陣列（一個在 DKN-E 中，一個在 DKN-D 中）和 1 個近紅外測量光 LED 陣列（在 DKN-E 中）的電源，2 個探測器的輸入（DKN-D 的光電二極管探測器連接到探測器 1），攪拌器接口（帶速度控制器和待機開關），AUX（用于球形微量子傳感器 US-SQS/WB 或余弦校正微型量子傳感器 US-MQS/WB），USB（用于 USB 數據線），TRIGGER OUT（輸出 5V 矩形信號以觸發外部設備），2 個 EXT.SIGNALS（外部直流信號輸入，范圍 0 - 1V 或 0 - 5V），以及 CHARGE（用于 MINI-PAM/L 充電器）
• 尺寸：36cm×16cm×26.5cm（寬 × 高 × 深），帶提手
• 重量：5.8kg

發射器單元 DKN-E

• 測量光：板載芯片 LED 陣列，用于 780、820、840、870 和 965nm 近紅外脈沖調制測量光，540nm 脈沖調制綠色熒光測量光
• 光化光：635nm 板載芯片 LED 陣列，用于連續紅色光化照明（*大約 3400μmol 光子?m?2?s?1 光合有效輻射），也可用于單周轉閃光（*大＞28000μmol 光子?m?2?s?1 光合有效輻射，持續時間 5 - 50μs）和多周轉脈沖（MT 和 SP，*大 25000μmol 光子?m?2?s?1 光合有效輻射，持續時間 1 - 1000ms）
• 尺寸：5.5cm×9cm×4cm（寬 × 高 × 深）
• 重量：560g（含 1.4m 長電纜）

探測器單元 DKN-D

• 測量光：460nm 脈沖調制藍色熒光測量光
• 光化光：460nm 藍光用于連續藍色照明（*大 - 400μmol?m?2?s?1 光合有效輻射）；635nm 板載芯片 LED 陣列用于連續紅色照明（*大約 3400μmol?m?2?s?1 光合有效輻射），也可用于飽和單周轉閃光（*大＞28000μmol?m?2?s?1 光合有效輻射，持續時間 5 - 50μs）和多周轉脈沖（MT 和 SP，*大 25000μmol 光子?m?2?s?1 光合有效輻射，持續時間 1 - 1000ms）；740nm 遠紅光用于連續遠紅照明（*大 400μmol 光子?m?2?s?1）
• 信號檢測：光電二極管和脈沖前置放大器，用于測量四個雙波長近紅外透射差分信號（780 - 820、820 - 870、870 - 965 和 840 - 965nm）和兩個熒光信號。單通道測量的時間分辨率為 35μs，雙通道測量的時間分辨率為 150μs，6 通道測量的時間分辨率為 1ms。熒光和近紅外透射測量使用同一個探測器（由同一組濾光片保護），濾光片組允許波長＞750nm 通過
• 尺寸：5.5cm×9cm×4cm（寬 × 高 × 深）
• 重量：540g（含 1.4m 長電纜）

運輸箱 DKN-T

• 設計：鋁制箱，配有定制泡沫包裝，用于存放 DUAL-KLAS-NIR 及配件
• 尺寸：60cm×40cm×34cm（長 × 寬 × 高）
• 重量：5kg

線性定位系統 3010-DUAL/B

• 設計：由黑色陽極氧化鋁底板和齒條組成，一個測量頭支架安裝在可沿齒條通過橫向調節旋鈕*移動的工作臺上。包括一根 13cm 的實驗室立桿，可固定（擰緊）在底板底部，以及一把 3mm 內六角扳手
• 尺寸：18.5cm×11.5cm×12cm（長 × 寬 × 高，不含實驗室立桿時的*大尺寸）
• 重量：1050g

DUAL-PAM-100 氣體交換比色皿 3010-DUAL

• 設計：比色皿由兩個 2×2cm 的鋁框夾合而成，每個鋁框固定 Walz 標準有機玻璃棒的一端，用于連接 DUAL-KLAS-NIR 的各種測量頭?？蚣芘c葉片之間的密封材料為硅泡沫墊圈。有機玻璃棒與葉片兩側的距離約為 1mm。比色皿上下兩部分通過氣動方式分離，由一個調節單元控制，該調節單元帶有與 GFS - 3000 的 3000C 控制單元連接電纜的接口。檢測的葉片面積為 1.3cm2。葉片溫度測量采用熱電偶，測量范圍為 - 10 至 + 50°C，精度為 ±0.2°C。外部配備余弦校正微型量子傳感器 MQS/A 用于光合有效輻射測量
• 測量范圍：0 至 2500μmol?m?2?s?1，精度 ±5%
• 工作溫度： - 5 至 + 45°C
• 尺寸：組裝好比色皿：10cm×4cm×12cm（長 × 寬 × 高），電子盒：7cm×7cm×15cm（長 × 寬 × 高）
• 重量：比色皿、調節單元、電纜和安裝框架：1.7kg；安裝支架 ST - 101：2kg

懸浮液光學單元 ED-101US/MD

• 設計：黑色陽極氧化鋁主體，中心為 10×10mm 標準玻璃比色皿；用于安裝發射器單元 DKN-E、探測器單元 DKN-D 和微型磁力攪拌器 PHYTO-MS；還有額外的端口用于安裝兩個額外的發射器或探測器單元
• 重量：750g

ED-101US/MD 配件

• 溫度控制模塊 ED-101US/T：分段式模塊，中心有 10×10mm 開口，可安裝在 ED-101US/MD 單元頂部；需連接外部流通水?。ú缓?，重量 250g
• 微型磁力攪拌器 PHYTO-MS：基于 h + p 制造的設備（型號 Variomag - Mini）；配有適配器，可安裝在光學單元 ED-101US/MD 底部端口；由電源與控制單元 DKN-C 供電和控制
• 球形微量子傳感器 US-SQS/WB：3.7mm? 漫射球通過 2mm 直徑光纖與集成光合有效輻射傳感器相連；緊湊型放大器單元和用于安裝在光學單元 ED-101US/MD 上的特殊支架；連接到電源與控制單元 DKN-C

電源與控制單元 US-T/DR

• 顯示屏：三線 LCD 顯示屏
• 控制范圍：0°C 至 50°C，精度 0.1K
• 工作電壓：11V - 14V DC
• *大帕爾貼電流：1A
• 尺寸：105mm×90mm×130mm（寬 × 高 × 深）
• 重量：0.57kg

帕爾貼傳熱頭 US-T/DS

• 可達到的溫度：比環境溫度低 12K，比環境溫度高 15K（石英比色皿放置在裝有 1.5mL 水和攪拌器 PHYTO-MS 的懸浮液光學單元 ED-101US/MD 中時）
• 尺寸：?55mm，高 110mm
• 電纜長度：130cm
• 重量：0.29kg（含電纜）

交流適配器

• 輸入：100V - 240V AC，1.5A 50 - 60Hz
• 輸出：12V DC，5.5A
• 尺寸：130mm×56mm×30mm（長 × 寬 × 高）
• 重量：0.50kg（含電纜）

低漂移吸光度測量比色皿 DUAL-K25

• 設計：石英玻璃比色皿，橫截面：10mm×10mm，外部尺寸：12.5mm×12.5mm×26mm（長 × 寬 × 高）。配有特殊的比色皿支架，用于將比色皿放置在 DUAL-KLAS-NIR 的探測器單元 DKN-D 和發射器單元 DKN-E 之間。U 形黑色陽極氧化鋁遮光罩用于遮擋外部光線。三個密封墊圈可保護下部測量頭免受液體濺灑。
