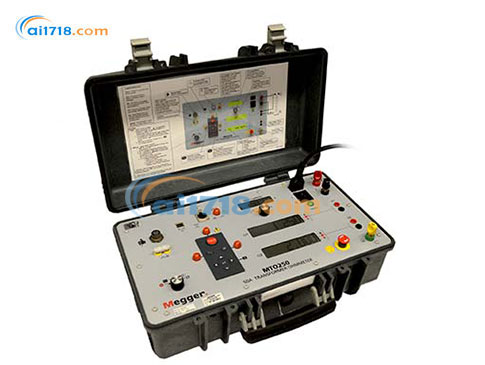

美國MEGGER　MTO250 50A兩繞組變壓器歐姆表

型號：MTO250 50A兩繞組變壓器歐姆表

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER MTO250 50A兩繞組變壓器歐姆表由愛儀器儀表網代理，MTO250是由電源供電的便攜式儀器，專用于安全準確地測量各類磁性繞組的電阻?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MTO250 50A兩繞組變壓器歐姆表簡介：

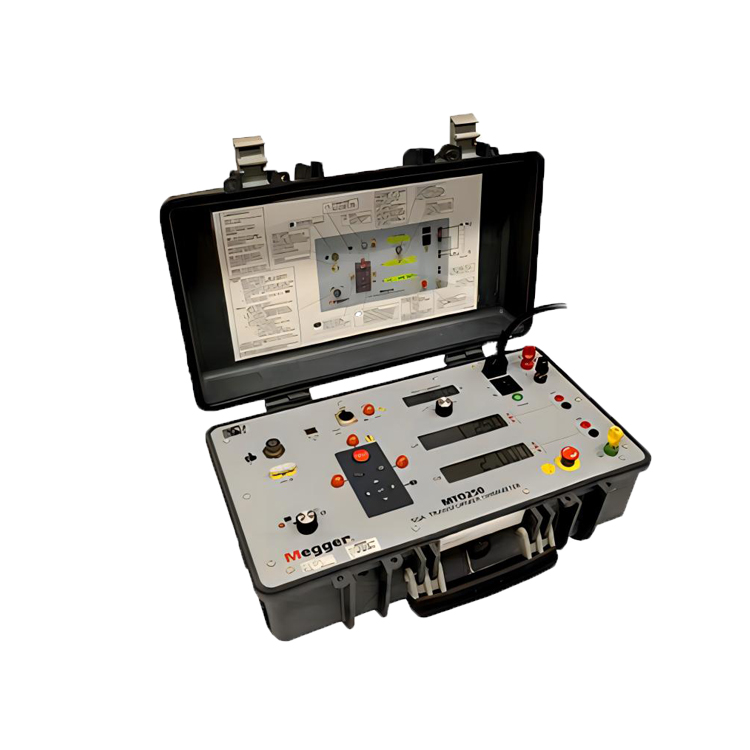

MTO250 型變壓器歐姆表是一款線路供電、便于現場攜帶的儀器，專為安全、準確測量各類磁性繞組的電阻而設計。該儀器可用于測試變壓器、并聯電抗器、旋轉電機繞組，還能對連接點、觸點及控制電路進行低電阻測量。
該儀器配有兩組電位輸入端，可同時測量?jī)蓚€(gè)原邊繞組、兩個副邊繞組的電阻，或一個原邊繞組與一個副邊繞組的電阻。這種 “雙讀數、雙注入” 特性是一種高效的測試方式，能大幅縮短測試耗時。
MTO250 可用于測試有載分接開關（LTC）的繞組及接觸電阻，還能評估其 “通斷” 過渡過程。在施加直流測試電流的同時操作有載分接開關切換分接位置，可驗證 “通斷” 過渡過程是否正常。通過該測試，能診斷出多種潛在問題，如觸點嚴重凹陷、彈簧彈力不足、接觸機構錯位等。有載分接開關是變壓器中*的運動部件，作為機械裝置，它也是變壓器中*易出現故障的部件之一。在變壓器的所有部件中，有載分接開關引發的故障和停機次數*多，因此需要通過頻繁測試和重點關注，確保其可靠、安全運行。
向高感性設備施加直流電流屬于高風險測試。MTO250 內置多項安全保護功能，可保護操作人員、被測設備及儀器本身，具體包括：輸入電源中斷時自動放電、測試引線意外斷開時自動放電、安全聯鎖（中斷時使測試進入放電狀態），以及可選配的高壓頻閃燈（用于提醒人員注意危險狀態）。
MTO250典型應用
MTO250 型變壓器歐姆表主要用于：
對電流互感器（CT）、電壓互感器（PT）、電力變壓器繞組及其相關分接開關、電機 / 發電機進行現場測試。
驗證工廠繞組電阻測試結果。
執行工廠熱運行測試。
診斷并定位變壓器故障，如連接松動、分接開關運行異常等。
驗證有載分接開關（LTC）“先通后斷”（make-before-break）的正常運行。
有載分接開關（LTC）/ 連續性測試
在有載分接開關正常運行過程中，從一個分接位置切換到下一個分接位置的完整過渡期間，其內部觸點的連續性需始終保持。為檢測這種連續性，MTO250 會以高分辨率持續監測每個分接位置的過渡電流，一旦發現微小的連續性中斷，便會發出*報并記錄。
自動鐵芯消磁
在繞組電阻測試和有載分接開關（OLTC）/ 連續性測試中，所用的直流電流通常會使變壓器鐵芯磁化。若測試結束后鐵芯仍處于磁化狀態，會引發多種問題，具體如下：

鐵芯磁化產生的剩磁會影響后續交流測試（如勵磁電流測試、掃頻響應分析）的測量結果，導致讀數失真；電流互感器鐵芯磁化可能引發保護繼電器誤跳閘；此外，若帶有磁化鐵芯的電力變壓器重新投入運行，可能會產生過大的勵磁涌流，進而觸發保護系統跳閘。

MTO250功能特點與優勢
50 安培測試電流：與傳統 10 安培設備相比，可將大電流副邊繞組的測試時間縮短高達 90%（即縮短 10 倍）。
內部數據存儲：可存儲 9 組（類別）測試結果，便于現場數據整理。
雙通道數字顯示：可同時測試兩個繞組，相比傳統測試方式，耗時減少 50% 以上。
計算機輔助測試表單：通過電腦控制或數據下載，引導操作人員完成所有單相和三相變壓器的接線與測試流程。
有載分接開關檢測：可檢查有載分接開關的觸點狀態和時序準確性。
專利通用開爾文夾：配備開口寬度為 4 英寸（100 毫米）的可調夾口，無需使用多種引線夾；每個開爾文夾還帶有香蕉插頭，可連接外部探頭用于端子排測試。
內置安全放電電路：測試結束、引線意外斷開或電源中斷時，可安全釋放被測設備的電荷。
自動化熱運行測試：通過 PowerDB 軟件執行自動化 “熱運行” 測試并生成報告。
可選配件：遠程分接開關控制器（RTC-1）
RTC-1 是一款手動操作的遠程分接控制器，專為電力變壓器常規測試時更高效地控制有載分接開關（LTC）而設計。使用該控制器，操作人員無需在測試時靠近有載分接開關，也無需安排另一人專門操作分接開關（操作人員可同時操作測試儀器）。該控制器配有一根 30 英尺（9 米）長的三芯電纜，操作人員可在靠近測試儀器的位置進行測試，并根據測試需求切換分接位置。

MTO250 50A兩繞組變壓器歐姆表特點：
?可測試高達1000 MVA的變壓器
?DC測試電流高達50A
?配備退磁功能
?計算機控制和內部數據存儲
?可驗證負載分接開關的動作情況

?可防止電流測試線意外斷開（通過電壓測試線）

MTO250訂購信息

產品（數量）	產品型號	產品（數量）	產品型號
50 安培變壓器歐姆表	MTO250	可選配件（續）	-
標配配件	-	引線組（30 英尺 / 9 米，適用于 150 千伏設備），含以下組件：	1004-640
背包式引線袋	2012-180	- 電流引線組（30 英尺 / 9 米）	2000-787-30
交流電源線（IEC60320-C19 轉美標）	17032-23	- V1 電位引線組（30 英尺 / 9 米）	2000-700-30
交流電源線（IEC60320-C19 轉 Schuko CEE 7/7 標準）	17032-19	- V2 電位引線組（30 英尺 / 9 米）	2000-701-30
接地線（15 英尺 / 4.5 米）	4702-7	- 電流短接引線（15 英尺 / 4.5 米）	2000-788-15
含用戶手冊的 U 盤	1011-331	引線組（60 英尺 / 18 米，適用于 500 千伏設備），含以下組件：	1004-641
快速指南	2006-128	- 電流引線組（60 英尺 / 18 米）	2000-787-60
可選配件	-	- V1 電位引線組（60 英尺 / 18 米）	2000-700-60
運輸箱	2005-340	- V2 電位引線組（60 英尺 / 18 米）	2000-701-60
高壓頻閃燈（含 60 英尺 / 18 米引線）	1004-639	- 電流短接引線（30 英尺 / 9 米）	2000-788-30
RTC-1 型遠程分接控制器	1007-502	引線組（100 英尺 / 30 米，適用于 750 千伏設備），含以下組件：	1004-642
測試分流器（50 安培，2 毫歐）	1006-512-1	- 電流引線組（100 英尺 / 30 米）	2000-787-100
測試分流器（10 安培，10 毫歐）	1006-512-2	- V1 電位引線組（100 英尺 / 30 米）	2000-700-100
-	-	- V2 電位引線組（100 英尺 / 30 米）	2000-701-100
-	-	- 電流短接引線（50 英尺 / 15 米）	2000-788-50
-	-	開爾文引線組：	-
/ 表示適用于對應電壓等級變壓器的推薦引線長度。部分變壓器規格特殊，可能需要更長或更短的引線。	-	- 電流 + 電位引線組（30 英尺 / 9 米，適用于 150 千伏設備）	2000-789-30
-	-	- 電流 + 電位引線組（60 英尺 / 18 米，適用于 500 千伏設備）	2000-789-60
-	-	- 電流 + 電位引線組（100 英尺 / 30 米，適用于 750 千伏設備）

MTO250 50A兩繞組變壓器歐姆表規格

輸入

電壓：85-264 伏交流（VAC）
頻率：47-63 赫茲（Hz）
功率：1500 伏安（VA）

輸出

電流范圍（用戶可選）：1 安培（A）/10 安培（A）/25 安培（A）/50 安培（A）
開路電壓：50 伏直流（VDC）

電阻與電流測量 / 顯示

電流范圍（安培）	電阻范圍（歐姆）	分辨率（歐姆）
50 A	0 至 0.04 Ω	0.0000001
50 A	0 至 0.4 Ω	0.00001
25 A	0 至 0.08 Ω	0.0000001
25 A	0 至 0.8 Ω	0.00001
10 A	0 至 0.2 Ω	0.000001
10 A	0 至 2 Ω	0.0001
1 A	0 至 2 Ω	0.00001
1 A	0 至 20 Ω	0.001

注：電阻范圍在 20 歐姆至 2000 歐姆時，*高精度為 ±0.5%

測量指標	規格
典型精度（電阻 / 電流）	±0.1% 讀數 ±0.1% 量程
*高分辨率（電阻）	0.1 微歐（μΩ）
典型精度（重復）	±0.1% 讀數 ±0.1% 量程
保證精度（電阻）	±0.25% 讀數 ±0.25% 量程（電流穩定后）
電流分辨率	4 位
電流精度	±0.25% 讀數 ±0.25% 量程

計算機接口（用于數據下載與計算機控制）

接口類型：以太網端口

內部數據存儲

存儲容量：9 組（1-9），每組可存 99 條結果

有載分接開關（LTC）通斷過渡設置

可選檔位：2 毫秒（mS）、20 毫秒（mS）、50 毫秒（mS）、80 毫秒（mS）

安全 / 電磁兼容（EMC）/ 振動

符合以下標準要求：

EN61010-1（安全標準）
ISTA 1A（運輸標準）
EN61326（電磁兼容標準）

環境要求

工作溫度：14 華氏度（-10 攝氏度）至 122 華氏度（50 攝氏度）
存儲溫度：-13 華氏度（-25 攝氏度）至 158 華氏度（70 攝氏度）
相對濕度：0-90%（無冷凝）

尺寸

英寸：高 8.5 × 寬 21.5 × 深 13
毫米：高 216 × 寬 546 × 深 330

重量

主機：凈重 30 磅（13.6 千克）
可選引線（60 英尺 / 18 米）：凈重 29 磅（13 千克）
含可選運輸箱：凈重 96 磅（43.5 千克）

PowerDB Lite 軟件

計算機控制與數據下載報告的典型示例，免費提供。

通用開爾文夾

功能：簡化變壓器接線，確保連接牢固，用單根引線替代傳統兩根引線。
*大開口寬度：4 英寸（10 厘米）
附加功能：含兩個香蕉插頭輸入端，可連接引線用于小型被測設備測試。

通用開爾文引線組

產品型號	長度	重量
2000-789-30	30 英尺（9 米）	15 磅（7 千克）
2000-789-60	60 英尺（18 米）	29 磅（13 千克）
2000-789-100	100 英尺（30 米）	50 磅（23 千克）

運輸箱

尺寸：27 × 27 × 16 英寸（69 × 69 × 41 厘米）
產品型號：2005-340
重量：37 磅（17 千克）

高壓頻閃燈及引線

產品型號：1004-639
長度：60 英尺（18 米）
重量：2.3 磅（1.1 千克）

其他配件

引線組（60 英尺 / 18 米，適用于 500 千伏設備）：另有 30 英尺（9 米）和 100 英尺（30 米）規格可選，產品型號 1004-641
測試分流器（50 安培，2 毫歐）：產品型號 1006-512-1
遠程手動開關：產品型號 30915-220
測試分流器（10 安培，10 毫歐）：產品型號 1006-512-2
