德國 MTE　HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統

型號：HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統

品牌：德國 MTE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國 MTE

MTE GROUP The MTE group, acting as a global leader in the field of meter testing, earned its reputation through high quality and innova...[查看更多]

瀏覽過此產品的用戶最終購買了

德國MTE HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統，全量程且免維護的多氣體在線 DGA 解決方案，它融合了成熟的近紅外（NIR）測量技術以及基于頂空原理的小型化氣體采樣技術?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

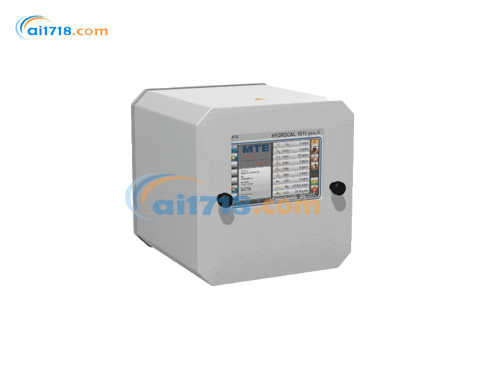

HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統

HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統產品描述
全新的 HYDROCAL 1011 genX 是一款全量程且免維護的多氣體在線 DGA 解決方案，它融合了成熟的近紅外（NIR）測量技術以及基于頂空原理的小型化氣體采樣技術（無膜，耐負壓）。該設備能夠分別測量變壓器油中的水分（\(H_2O\)），以及氫氣（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）、氧氣（\(O_2\)）、氮氣（\(N_2\)）和丙烷（\(C_3H_8\)）等關鍵氣體。氫氣幾乎參與電力變壓器絕緣系統的各類故障，一氧化碳是纖維素 / 紙質絕緣故障的標志，其他輕質烴類氣體的存在和增加可進一步判斷故障類型，如過熱、局部放電或高能電弧等。氧氣含量情況則可反映密封式變壓器是否存在過度老化或密封泄漏問題。

HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統主要優勢
多參數獨立測量：能分別測量多種關鍵氣體和油中水分。
安裝便捷：易于安裝在運行中的變壓器上，且安裝過程無需中斷變壓器的正常運行。
免維護測量系統：采用基于頂空氣體萃取技術（符合 IEC 60567 標準）的免維護近紅外測量系統 。
操作便捷：可通過智能手機、平板電腦或筆記本電腦進行操作。
通信接口豐富：具備 ETHERNET 10/100 Mbit/s（銅纜 / RJ 45 或光纖 / SC 雙工）和 RS 485 通信接口，支持 MODBUS RTU/ASCII、MODBUS*TCP、DNP3、專有通信協議以及變電站通信協議 IEC 61850 。

應用領域
小型變壓器監測：適用于監測小型（如配電）變壓器群組，在這些場景中，在線 DGA 可能不具備商業可行性。
其他設備監測：可用于監測其他油浸式高壓設備，如測量 / 保護變壓器、電流互感器 / 電壓互感器、斷路器等。
安裝維修輔助：在電力變壓器的安裝和 / 或維修過程中提供幫助。
氣體樣本分析：用于分析瓦斯繼電器中的氣體樣本。
結果確認：對在線 DGA 設備或瓦斯繼電器發出的*報進行確認 。

HYDROCAL 1011 genX電力變壓器及油浸式電氣設備在線溶解氣體和水分分析系統產品規格

項目	詳情
輔助電源可選標稱電壓	120V - 20% + 15% AC 50/60 Hz 230V - 20% + 15% AC/DC 50/60 Hz 120V + 15% DC（其他標稱電壓可按需定制）
功耗	340VA
外殼材質	鋁
尺寸	寬 270mm× 高 270mm× 深 333.5mm
重量	約 13.5kg
運行環境溫度	-55°C... +55°C（低于 -10°C 時顯示功能鎖定）
變壓器內部油溫	-20°C... +120°C
存儲環境溫度	-20°C... +65°C
運行高度	*高 2000m
油壓	0...800 KPa
與閥門連接	G1?"DINISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口
安全認證	CE 認證
絕緣保護	符合 IEC 61010 - 1 標準
防護等級	IP - 55
數字輸出（標準配置）
類型	*大開關容量（可自由分配）
3 個繼電器	220VDC/250V AC/2A/60W/62.5VA
通信
RS 485	支持專有或 MODBUS RTU/ASCII 協議
ETHERNET 10/100 Mbit/s	銅纜 / RJ 45 或光纖 / SC 雙工；可選 IEC 61850 協議；可選 DNP3 協議；可選 GPRS/UMTS 調制解調器；支持 HTML 協議，可通過 WLAN 和網絡服務器（可選），使用手機、平板電腦或筆記本電腦操作
測量原理	基于頂空原理的小型化氣體采樣（無膜，耐負壓）；采用近紅外氣體傳感器單元測量CO、\(CO_2\)、\(C_2H_2\)、\(C_2H_4\)、\(C_2H_6\)、\(CH_4\)和\(C_3H_8\)；微電子氣體傳感器測量\(H_2\)、\(O_2\)和\(N_2\)；薄膜電容式水分傳感器測量\(H_2O\)；配備溫度傳感器（用于測量油溫、氣體溫度）
測量
溶解氣體分析	測量范圍	氣體萃取準確度²⁾³⁾	氣體測量準確度²⁾³⁾
氫氣（\(H_2\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 20ppm
一氧化碳（CO）	0...10000 ppm	≤±8% ± 30ppm	≤±10% ± 5ppm
二氧化碳（\(CO_2\)）	0...20000 ppm	≤±8% ± 30ppm	≤±10% ± 5ppm
乙炔（\(C_2H_2\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
乙烯（\(C_2H_4\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
乙烷（\(C_2H_6\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
丙烷（\(C_3H_8\)）	0...5000 ppm	≤±8% ± 4ppm	≤±15% ± 20ppm
甲烷（\(CH_4\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
氧氣（\(O_2\)）	0...50000 ppm	≤±8% ± 500ppm	≤±10% ± 500ppm
氮氣（\(N_2\)）	0...150000 ppm	≤±8% ± 1500ppm	≤±10% ± 1500ppm
溶解水分分析	測量范圍	準確度²⁾³⁾
油中水分（\(H_2O\)） - 相對濕度 [%]	0...*	≤±3%
礦物油中 - *濕度 [ppm]	0...150 ppm	≤±3% ± 3ppm
酯油中 - *濕度 [ppm]⁴⁾	0...2000 ppm	≤±3% of MSC⁵⁾
連接	螺紋連接；系統連接；電源連接
