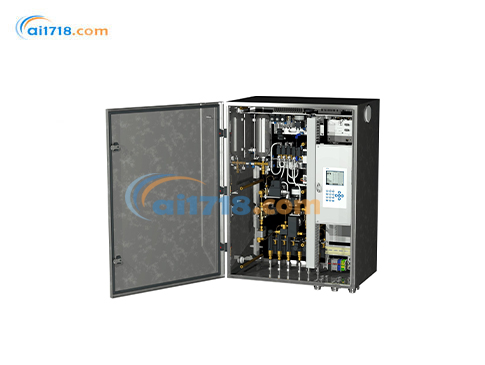

德國 MTE　HYDROCAL 1011-3油色譜監測系統

型號：HYDROCAL 1011-3油色譜監測系統

品牌：德國 MTE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國 MTE

MTE GROUP The MTE group, acting as a global leader in the field of meter testing, earned its reputation through high quality and innova...[查看更多]

瀏覽過此產品的用戶最終購買了

德國MTE HYDROCAL 1011-3油色譜監測系統由愛儀器儀表網代理，HYDROCAL 1011-3 專為對相鄰的三臺單相變壓器進行油中多氣體分析而設計?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HYDROCAL 1011-3油色譜監測系統產品簡介
HYDROCAL 1011-3 專為對相鄰的三臺單相變壓器進行油中多氣體分析而設計。這款新型壁掛式系統可分別測量變壓器油中的水分 (H?O )以及溶解于其中的關鍵氣體，包括氫氣 (H? )、一氧化碳 (CO)、二氧化碳 (CO?) 、甲烷 (CH?)、乙炔 ( C?H? ) 、乙烯 ( C?H? )、乙烷 (C?H? )、氧氣 (O? ) 、氮?dú)?(N? )和丙烷 ( C?H? )。該系統通過三個獨立的油路從每個油箱中取樣，這些油路經過精心設計，可*大限度地減少油的混合。

HYDROCAL 1011-3油色譜監測系統產品特點
可分別測量氫氣（H?）、一氧化碳（CO）、二氧化碳（CO?）、甲烷（CH?）、乙炔（C?H?）、乙烯（C?H?）、乙烷（C?H?）、氧氣（O?）、氮?dú)猓∟?）和丙烷（C?H?）
油中水分（H?O）測量
一臺 HYDROCAL 1011-3 可監測三個油箱
通信接口包括以太網 10/100 Mbit/s（銅纜 / RJ45 或光纖 / SC 雙工）和 RS 485，支持 MODBUS® RTU/ASCII、MODBUS® TCP、DNP3、專有通信協議以及變電站通信協議 IEC 61850

可選用于 SCADA 連接的 DNP3 軟件棧調制解調器

可選用于 SCADA 連接的 IEC 61850 軟件棧調制解調器
由于氫氣（H?）幾乎參與電力變壓器絕緣系統的所有故障，一氧化碳（CO）是纖維素 / 紙質絕緣參與故障的標志，而其他輕質烴類氣體的存在和增加則進一步將故障性質歸類為過熱、局部放電或高能電弧。氧氣（O?）可能是密封式變壓器密封過度老化或泄漏的跡象。

它還配備了數字輸出，用于傳輸*報或執行控制：

10 個模擬輸出（可選）
10 個數字繼電器輸出（可選）

5 個數字光耦合器輸出（可選）

通信

1 路 RS 485（專有協議或 MODBUS® RTU/ASCII 協議）
以太網 10/100 Mbit/s 銅纜/RJ45 或光纖/SC 雙工（專有協議或 MODBUS® TCP 協議）
DNP3 軟件棧調制解調器（選件）
IEC 61850 軟件棧調制解調器（選件）
工作原理
基于頂空原理的小型化氣體樣品制備（無膜，負壓防護）
近紅外氣體傳感器單元，用于 CO、CO?、C?H?、C?H?、C?H?、CH? 和 C?H? 檢測
微電子氣體傳感器，用于 H?、O? 和 N? 檢測
薄膜電容式水分傳感器，用于 H?O 測量
溫度傳感器（油溫度、氣體溫度）

德國MTE HYDROCAL 1011-3油色譜監測系統產品規格

常規
參數	說明
輔助電源可選額定電壓	120 V -20% +15% AC 50/60 Hz1 或 230 V -20% +15% AC 50/60 Hz1 或 120 V +15% DC1 或 230 V -20% +15% DC1 其他額定電壓可按需定制
功耗	*大 650 VA
外殼	不銹鋼
尺寸	寬 600 x 高 855 x 深 400 mm
重量	約 80 kg
工作溫度（環境）	-55℃…+55℃ （低于-10℃時顯示功能鎖定）
油溫度（變壓器內）	-20℃…+105℃
儲存溫度（環境）	-20℃…+65℃
與閥門的連接	所有閥門均可適配 / 直徑 6mm 的管道無需適配器即可連接需要 2 個閥門（進/出）/ *大距離 30m
安全
參數	說明
絕緣保護	IEC 61010-1:2011-07
防護等級	IP-65
模擬和數字輸出（可選）
12/24/36 路模擬直流輸出
類型	量程	默認濃度（可自由分配）
1 路直流電流	0/4…20 mADC	氫氣 H?
1 路直流電流	0/4…20 mADC	一氧化碳 CO
1 路直流電流	0/4…20 mADC	二氧化碳 CO?
1 路直流電流	0/4…20 mADC	甲烷 CH?
1 路直流電流	0/4…20 mADC	乙炔 C?H?
1 路直流電流	0/4…20 mADC	乙烯 C?H?
1 路直流電流	0/4…20 mADC	乙烷 C?H?
1 路直流電流	0/4…20 mADC	氧氣 O?
1 路直流電流	0/4…20 mADC	油中水分 H?O
1 路直流電流	0/4…20 mADC	自由可編程
12/24/36 路數字輸出
類型	控制電壓	*大開關容量（可自由分配）
12/24/36 路繼電器	12 VDC	220 VDC/VAC / 2 A / 60 W

（續）12/24/36 路數字輸出
類型	控制電壓	*大開關容量（可自由分配）
12/24/36 路繼電器	12 VDC	220 VDC/VAC / 2 A / 60 W
說明
說明		計算示例
1 120 V ? 120 V = 120 V???；120 V +15% = 138 V??? 230 V ? 230 V -20% = 184 V???；230 V +15% = 264 V???

測量
溶解氣體分析
測量組分	量程	精度2·3（氣體萃?。?/span>	精度2·3（氣體測量）
氫氣 H?	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±20 ppm
一氧化碳 CO	0…10000 ppm	≤±8%±30 ppm	≤±10 % ±5 ppm
二氧化碳 CO?	0…20000 ppm	≤±8%±30 ppm	≤±10 % ±5 ppm
乙炔 C?H?	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
乙烯 C?H?	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
乙烷 C?H?	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
甲烷 CH?	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
丙烷 C?H?	0…5000 ppm	≤±8%±4 ppm	≤±15 % ±20 ppm
氧氣 O?	0…50000 ppm	≤±8% ±500 ppm	≤±10 % ±500 ppm
氮?dú)?N?	0…150000 ppm	≤±8% ±1500 ppm	≤±10 % ±1500 ppm
溶解水分分析
測量組分	量程	精度
油中水分 (H?O) – 相對 [%]	0…100 %	≤±3 %
礦物油中 – * [ppm]	0…150 ppm	≤±3% ±3 ppm
酯類油中 – * [ppm]?	0…2000 ppm	≤±3 % of MSC?
2 與環境溫度+20℃和油溫+55℃相關 \| 3 礦物油類型油中水分的精度 \| ? 選件 \| ? 水分飽和含量
