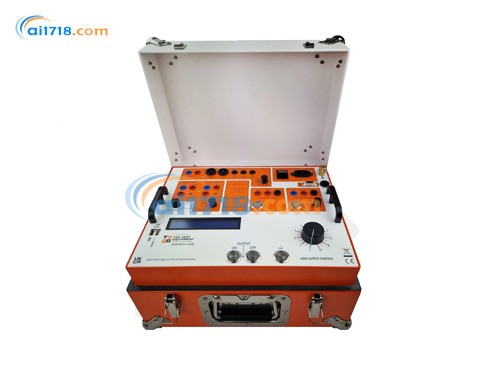

英國T&R 100ADM MK6二次電流注入測試儀由愛儀器儀表網代理，本產品是一款用于保護系統的多功能、*的測試裝置，提供廣泛的輸出和全面的保護?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

100ADM MK6功能特點

• 清晰簡潔的用戶界面
• 0-100A 輸出電流
• 電流限制模式實現精細電流控制
• 真有效值測量，帶單周期捕獲記憶電流表
• 多功能自動量程計時系統
• 輔助交直流輸出
• 大型背光液晶顯示屏
• 熱保護和過流保護
• 緊湊便攜
• 自動電源電壓選擇

100ADM mk6 為調試和維護工程師提供了靈活的保護系統測試平臺。其面板布局直觀易懂，用戶界面簡潔，所有功能狀態一目了然，無需復雜菜單操作。

該裝置提供多種輸出，可注入低至數毫安至高至 100A 的電流。*高 240V 的電壓輸出可測試高阻抗電流繼電器和電壓繼電器。提供四個真有效值測量量程，儀表滿量程（及脫扣水平）可獨立于輸出抽頭設置。所有輸入和輸出均采用行業標準安全連接器，確保便捷性、可靠性和安全性。

100ADM mk6 沿用了前代產品的經典用戶界面，但新增了可*測量單周期有效值的全新測量系統。此外，新增的電流限制模式可實現低電流的精細控制，即使在低阻抗負載下也能穩定輸出。該模式還可輔助測試廣泛應用于 11kV 環網單元的自供電過流保護裝置。

裝置配備靈活的雙通道計時系統，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。計時器支持自動量程，測量范圍從 1ms 至 99999.9s。

100ADM mk6 的背光顯示屏明亮清晰，視角寬廣，測試結果可實時顯示。

100ADM mk6 的輸出保護完善。主輸出配備過流、占空比和熱脫扣保護；輔助直流電源設有電流限制保護；輔助交流電源則采用保險絲保護。

裝置提供帶電流限制的 24-220VDC 開關穩壓直流電源，為被測繼電器供電；同時配備獨立可控的 110VAC 輔助電源。

100ADM mk6 應用

• 欠壓 / 過壓（IEEE 27/59）
• 自動重合閘（IEEE 79）
• 閉鎖繼電器（IEEE 86）
• 欠流（IEEE 37）
• 跳閘繼電器（IEEE 94）
• 瞬時過流（IEEE 50/76）
• 電壓調節繼電器（IEEE 90V）
• 接地故障繼電器
• IDMT 過流繼電器（IEEE 51）
• 微型斷路器
• 中性點電壓位移（IEEE 59G）
• 方向過流（基本測試）（IEEE 67）
• 熱繼電器
• CT 磁化曲線

100ADM mk6 規格

主輸出

裝置的主輸出有四個抽頭，可選擇*高 240V 的輸出電壓和*高 100A 的輸出電流。

* 每次運行后需關閉 15 分鐘，基于環境溫度 25°C。

電流限制模式

主輸出支持電流限制模式，可精細控制高達 10A 的輸出電流，也可對低阻抗負載（如數字繼電器）實現*電流控制。

輔助交直流輸出

提供帶電流限制保護的開關式隔離輔助直流電源，為被測繼電器供電；同時提供 110Vac 輔助輸出用于測試。

測量

輸出通過數字真有效值系統和單周期捕獲記憶電流表進行測量 —— 計時器停止且輸出關閉時，讀數會保留在顯示屏上。電流脫扣值設置為所選測量量程滿量程的 110%。

計時系統

• 范圍：0-999.999s/9999.99s/99999.9s（自動量程）
• 分辨率：1/10/100ms
• 精度：0.01% rdg+2d（電流操作模式 +4d）
• 觸點開路電壓：24V
• 觸點短路電流：20mA
• 直流輸入范圍：24-240Vdc

每個觸點電路自動選擇常開或常閉觸點，24-240Vdc 直流電壓可觸發任一計時通道，觸點狀態由 LED 顯示。測試結束后，輸出自動關閉以保護被測繼電器。

脈沖模式用于對熱敏感設備設置電流水平，電流注入持續 200ms。

電源要求

• 自動選擇：115/230V±10%
• 頻率：50/60Hz
• 單相，*大 1200VA

保護與安全

裝置符合 BSEN61010 標準并通過 CE 認證。提供接地端子，用于在變電站環境測試時連接本地接地。

尺寸與重量

• 尺寸：560×456×265mm
• 重量：23.9kg

引線組規格

100ADM mk6 配備的引線組包括：

• 2×5m 25mm2 100A 引線，端接 M10 環形壓接端子
• 2×5m、2×0.5m 2.5mm2 25A 引線，端接 4mm 插頭
• 1×5m 2 芯 0.75mm 引線，端接 4mm 插頭

配件

• 標準配件：操作手冊、USB 存儲設備、輸出引線組、電源線、備用保險絲
• 可選配件：USB 鍵盤、100ADM-F 濾波器單元、RB10 電阻箱、用于圓盤感應繼電器回退計時的按鈕引線

100ADM MK6 電流注入系統產品規格
