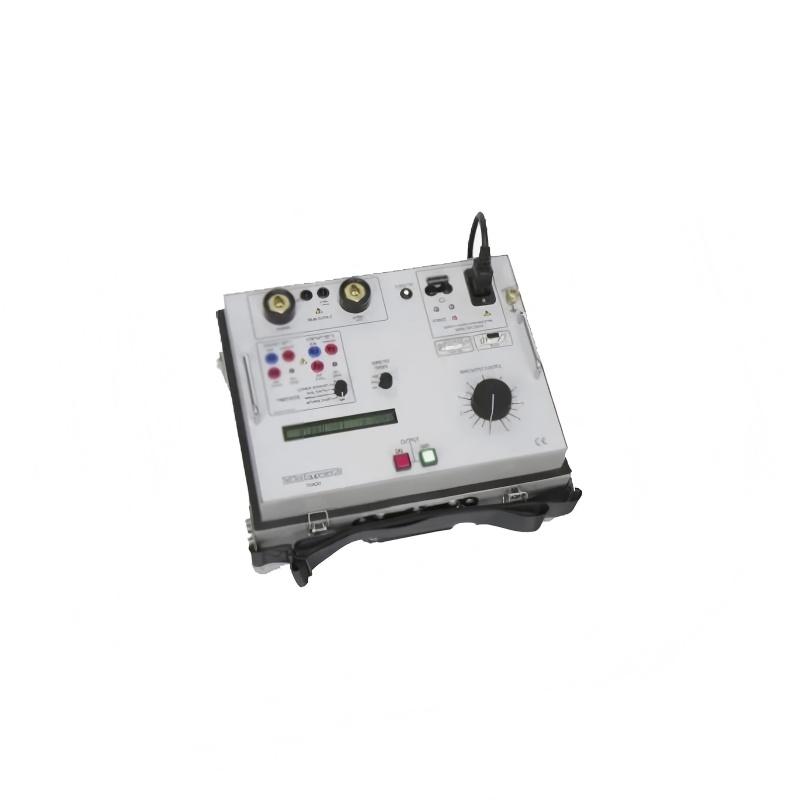

英國T&R　750ADM MK2一次電流注入式測試系統

型號：750ADM MK2一次電流注入式測試系統

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R 750ADM MK2一次電流注入式測試系統由愛儀器儀表網代理，該設備設有兩個輸出端，可注入從幾百毫安到 750A 的電流。40A 輸出端的zui大電壓為 16V，可用于測試更高阻抗的脫扣器。設備配備四個真有效值測量量程，儀表滿量程和脫扣等級可獨立于所選輸出進行設置。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

英國T&R 750ADM MK2一次電流注入式測試系統產品簡介

該設備設有兩個輸出端，可注入從幾百毫安到 750A 的電流。40A 輸出端的zui大電壓為 16V，可用于測試更高阻抗的脫扣器。設備配備四個真有效值測量量程，儀表滿量程和脫扣等級可獨立于所選輸出進行設置。測量捕獲時間小于 20 毫秒，可jingque測量單個周期的真有效值。所有輸入和輸出端均采用行業標準連接器，以確保使用便捷性、可靠性和安全性。
750ADM 和 750ADM-H 通過電子過流保護和過熱脫扣器提供全面保護。
定時系統兼具靈活性與易用性，可快速且高精度地測量脫扣時間、復位時間和重合閘時間。設備設有兩個觸點輸入端，每個輸入端均可通過無電壓觸點或直流電壓觸發，且能自動識別常開或常閉觸點。

750ADM MK2一次電流注入式測試系統產品特性

初級注入電流zui高可達 750A
輸出電壓：2.8V（適用于 750ADM）、4V（適用于 750ADM-H）
次級注入輸出：16V、40A
帶單周期捕獲功能的真有效值記憶電流表
多功能定時系統
大型背光液晶顯示屏
過熱與過流保護
測試結束后自動關機
結構緊湊，便于攜帶
電源電壓自動選擇功能

750ADM MK2一次電流注入式測試系統保護

設備通過輸出端的電子過流保護和過熱脫扣器、輸入端及電源電路的斷路器提供保護。在變電站環境中測試時，設備設有接地端子，可連接本地接地裝置。設備設計符合 BSEN61010 標準，并帶有歐盟 CE 認證標志。
標準款 750ADM 采用鋁合金外殼，也可選擇配備派力肯（Pelicase）防護箱的款式，防護箱內預留導線存放空間。

配件
標準配件包括：操作手冊、電源線、備用保險絲組和提帶。
可選配件：750ADM-AL 導線組規格
提供多種輸出導線組以搭配 750ADM 使用：
標準 750ADM-AL 導線組長度為 3 米，建議搭配 230V 電源使用；
另有 1.5 米長度的導線組可選，建議搭配 115V 電源使用。
導線組采用雙層絕緣的 95 平方毫米焊接電纜，750ADM 端配備 Dinse 大電流連接器，負載端配備大電流焊接夾。
導線組還包含低電流定時器導線：
0.5 米
5 米
5 米
3 米導線組（含大電流導線、定時器導線及收納箱）的重量為 9.8 千克。

英國T&R 750ADM MK2一次電流注入式測試系統產品規格

主輸出端

電源電壓	750ADM	750ADM-H
	115V	230V	115V	230V
開路電壓	2.5V	3.5V	3.5V	5.0V
500A 電流下的電壓	1.9V	2.8V	2.8V	4V
持續電流	125A	125A	125A	125A
5 分鐘工作電流	250A	250A	250A	250A
1 分鐘工作電流	500A	500A	440A	500A
zui大電流	750A	750A	500A	750A
zui大電流工作時間	10 秒	30 秒	10 秒	20 秒
開路電壓	10V	16V	10V	16V
滿載電壓	7.5V	10V	7.5V	10V
持續電流	10A	10A	10A	10A
1 分鐘工作電流	40A	40A	40A	40A

測量功能

量程	分辨率	脫扣電流	精度	捕獲時間
20.00A	0.01A	21A	±0.5% 讀數 + 5 個字	20 毫秒
50.00A	0.01A	53A	±0.5% 讀數 + 5 個字	20 毫秒
200.0A	0.1A	210A	±0.5% 讀數 + 5 個字	20 毫秒
750A	1A	788A	±0.5% 讀數 + 2 個字	20 毫秒

定時系統

量程	自動量程切換：0-999.999 秒 / 9999.99 秒 / 99999.9 秒
分辨率	1 毫秒 / 10 毫秒 / 100 毫秒
精度	（除電流觸發模式外，所有模式）±0.01% 讀數 + 2 個字；（電流觸發模式）±0.01% 讀數 + 4 個字

電源要求

自動選擇電源	750ADM	750ADM-H
115V±10% 50/60 赫茲單相	zui大 2000VA	zui大 1900VA
230V±10% 50/60 赫茲單相	zui大 3000VA	zui大 3900VA

溫度范圍規格
儲存溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C
尺寸：380 毫米 ×314 毫米 ×221 毫米
重量：750ADM 為 21.5 千克；750ADM-H 為 23.5 千克
