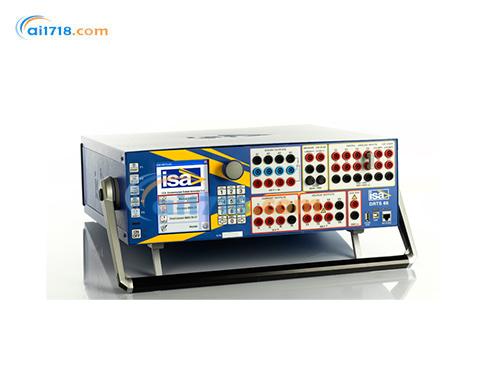

DRTS 66三相繼電器測試儀產品簡介：
?DRTS 66三相繼電器測試儀這種二次注入繼電器測試系統和電力系統模擬器旨在滿足與調試和維護變電站以及測試保護繼電器，電表，傳感器和電能質量表有關的所有需求。

DRTS 66三相繼電器測試儀產品特點：

新一代先進的繼電器、電能表、變送器和電能質量表的測試設備

• 測試所有繼電器技術：機電式、固態、數字式和IEC61850

• 帶彩色顯示屏的手動控制

• 同時可用：6個電流和6個電壓加1個電池模擬器輸出

• 高電流輸出：6 x 32 A, 3 x 64 A, 1 x 128 A

• 高功率輸出：6 x 430 VA, 3 x 860 VA, 1 x 1000 VA

• 高精度輸出：優于0.05%

• IEC 61850協議接口

• USB和以太網接口

• 筆式驅動器接口

• 內部GPS和IRIG-B接口，用于端到端測試

• 先進的測試和數據管理軟件TDMS

• 主要制造商的完整繼電器庫

• *高質量、安全性和可靠性

規格

DRTS 66是由ISA制造的*先進、功能*強大且**的繼電器、電能表（0.1級）和變送器測試設備。該設備通過本地和PC控制，使用多DSP技術生成高精度（0.05%精度）信號。提供四種硬件配置：

• DRTS 66：6個電流和6個電壓發生器加1個電池模擬器

• DRTS 64：6個電流和4個電壓發生器加1個電池模擬器

• DRTS 34：3個電流和4個電壓發生器加1個電池模擬器

• DRTS 33：3個電流和3個電壓發生器加1個電池模擬器

其強大的電流輸出（3 x 64 A，860 VA）和電壓輸出（3 x 300 V，100 VA）允許測試任何類型的繼電器，包括機電式繼電器。測試設備集成了IEC 61850協議接口，用于測試基于以太網的變電站通信協議的繼電器。

應用

DRTS 66可以測試以下所有繼電器

操作界面

DRTS 66可以通過前面板上的大型彩色圖形顯示器、旋轉選擇器、鍵盤和功能鍵直接操作。兩個PC接口（USB和以太網）允許使用先進的測試軟件TDMS控制測試設備。還可以通過可選的本地點觸控制（觸摸屏）模塊進行操作，該模塊可以連接或脫離測試設備使用。

本地控制

手動測試設置

• 手動模式

  • 設置測試狀態測試類型

  • 短路預故障

  • 斜坡二進制IO

  • 增量周期類型

  • 拖動故障

  • 時間跟蹤 T max 3.80 s

  • CB延遲 0.00 s

距離繼電器測試設置

• 距離ANST 21

  • 設置測試圖狀態

  • 短路自動Z-t驗證

  • Z 1.000 Q 90.0

  • R 0.174 Q 0.985 Q

時間設置

• 時間設置

  • 時間誤差

  • Pte Max CB延遲 L1

  • 0.0 10.0 0.0 s Pte-故障-Pte

類型測試摘要結果

• 性別級別： 2.0 (2000m, 20.0 V, 0.174, 0.986)

技術規格

電流發生器

電流輸出

• DRTS 66 / DRTS 64

  • DRTS 34
    6 x 0 ... 32 A AC
    3 x 0 ... 32 A AC
    3 x 0 ... 64 A AC
    1 x 0 ... 96 A AC

輸出功率

典型值

• DRTS 66 / DRTS 64

  • DRTS 34
    6 x 430 VA at 32 A
    3 x 430 VA at 32 A
    3 x 860 VA at 64 A
    1 x 1000 VA at 64 A

• 精度：典型±0.02%的值±0.01%的范圍；保證0.04%的值±0.01%的范圍

• 失真：0.05%典型；0.15%保證

• 分辨率：0.1 mA at 32 A

• 連接：4 mm香蕉插座

電壓發生器

電壓輸出

• DRTS 66

  • 6 x 0 ... 300 V
    1 x 0 ... 600 V

范圍：12.5 V和300 V

輸出功率

典型值

• DRTS 66

  • 3 x 100 VA at 125...300 V
    4 x 85 VA at 125...300 V
    6 x 50 VA at 125...300 V
    1 x 200 VA at 125...300 V
    1 x 200 VA at 600 V

• 一個電壓輸出可以通過軟件選擇為獨立電壓輸出，或通過軟件選擇輸出為：V0 = (V1+V2+V3)/3 或 V0 = (V1+V2+V3)/1.73（粗體表示矢量和）

• 精度：典型±0.02%的值±0.01%的范圍；保證±0.04%的值±0.01%的范圍

• 失真：0.015%典型；0.03%保證

• 分辨率：0.4 mV at 12.5 V; 10 mV at 300 V

• 連接：4 mm香蕉插座

其他發生器特性

輸出頻率

電流和電壓輸出頻率：0到3000 Hz。對于電壓：3 kHz at 60 V; 2 kHz at 100 V; 700 Hz at 300 V。瞬態：0到5000 Hz?？梢栽谒休敵錾暇幊?2種不同的頻率。*大頻率誤差：0.5 ppm。分辨率：< 5 μHz。

相位角

范圍：-360° ... +360° 分辨率：0.001° 精度（電壓和電流）50/60 Hz：0.01°典型，0.02°保證

電池模擬器

0...260 V DC / 1 A
功率：50 W或1 A
精度：2%
連接：4 mm香蕉插座

低電平信號輸出

（選項包含在代碼87770中）
輸出數量：6
全范圍電壓輸出：7.26 Vrms
輸出電流：5 mA*大
分辨率：0.43 mV
精度：0.015%典型；0.05%保證
頻率帶寬：DC到20 kHz
連接：多極連接器，后側

二進制輸入

輸入數量：12個輸入。
隔離：六組，每組兩個輸入，六個公共點彼此隔離。
輸入特性：無電位或帶電壓，4.5到300 V DC（24到230 V AC）。當Transcope選項存在時，*大電壓為600 V DC（425 V AC）。
輸入類型選擇：干接點；5 V；24 V；48 V；100 V
觸發條件：N.O./N.C./邊沿/布爾（每個輸入獨立）
定時器范圍：無限
定時器分辨率：0.01 ms
定時器精度：0.001%的測量值±0.1 ms
采樣率：*高10 kHz，帶Transcope選項*高50 kHz
連接：4 mm香蕉插座

計數器輸入

輸入數量：2
脈沖頻率范圍：0到100 kHz
連接：4 mm香蕉插座

二進制輸出繼電器

二進制輸出數量：4，常開和常閉
類型：無電位定時繼電器
觸點特性（電阻負載）：

• AC：300 V；8 A；2400 VA

• DC：300 V；8 A；50 W

• 可編程時間延遲：0到999,999,999 s

• 連接：4 mm安全香蕉插座

二進制輸出晶體管

（選項包含在代碼87770中）
數量：4
類型：晶體管，開集電極輸出，干接點，連接到專用連接器
輸出特性：24 V，5 mA
短路保護
電壓高于24 V的保護
可編程時間延遲：0到999,999,999 s
相對于測試開始的定時精度：50 μs
連接：多極連接器，后側

模擬直流測量輸入

• 直流電流測量輸入

• 測量范圍：±20 mA和±5 mA

• 直流精度，20 mA：±0.02%的值±0.01%的范圍

• 直流精度，5 mA：±0.05%的值±0.02%的范圍
  連接：4 mm香蕉插座

• 直流電壓測量輸入

• 測量范圍±10 V

• 直流精度：±0.02%的值±0.01%的范圍
  連接：4 mm香蕉插座

注意： 所有規格適用于25°C ± 2°C。交流規格適用于正弦波形和48到62 Hz的頻率。溫度漂移：±0.01%/°C。電流輸出在115 V AC電源下降額。

接口連接

接口類型：USB，以太網，IEC 61850，IRIG-B。
USB接口特性：

• 傳輸速率：3x*小

• 接口電纜：2米，包含
  以太網接口特性：

• 連接器類型：RJ-45

• 接口電纜：2米，包含
  IEC 61850接口特性（可選）：

• 連接器類型：RJ-45

• 接口電纜：2米，包含
  IRIG-B連接特性（可選）：

• 光纖連接器，ST類型

內部存儲器

256 Mb內部存儲器，適合在測試設備中存儲大約2000個測試結果

筆式驅動器接口

允許保存和調用本地測試設置和結果

顯示器 - 鍵盤 - 功能鍵 - 編碼器

• 一個編碼器：數字旋轉開關

• 一個鍵盤：12個鍵

• 五個功能鍵

• 顯示器：256色，LED類型，圖形320 x 240像素；尺寸5.7英寸

電源

• 主電源：85到264 V AC，正弦波，單相

• 頻率：45到65 Hz

• 功耗：

  • 待機：小于150 W；

  • *大負載，115 V電源：1600 W；

  • *大負載，230 V電源：2700 W
    連接：標準16 A AC插座

重量和尺寸

重量：18 kg（39 lb）
尺寸（不帶手柄）：150（高）x 466（寬）x 423（深）mm（5.9 x 18.3 x 16.9英寸）

隨附配件

• 保護攜帶包

• 測試線組：12根電纜

• 電源線

• 接地連接電纜

• USB和以太網電纜

• 操作和維護手冊

適用標準

電磁兼容性：
指令2004/108/EC。適用標準：EN61326:2006。

低電壓：
指令2006/95/EC（CE符合）
適用標準，對于I類儀器，污染等級2，安裝類別II：CEI EN 61010-1
操作溫度：0 - 55°C
存儲：-25°C到70°C
相對濕度：5 - 95%，無內部冷凝
海拔：< 2000 m
也適用于外部放大器AMI 332和AMI 632

可選配件

外部放大器

AMI 332 - 電流放大器3X32A

三相電流放大器AMI 332是DRTS 66的附加設備。該選項需要IRIG-B連接和DRTS 66上的輸出擴展模塊，并包括三個32 A的電流發生器。與DRTS 66連接時，該選項提供以下功能：

• 同時控制6個32 A的電流，用于測試雙二次變壓器保護繼電器

• 提供每相96 A的三相發生器

• 提供192 A的單相發生器

AMI 332 - 技術規格
精度：典型0.02%的值±0.01%的范圍；保證0.04%的值±0.01%的范圍
失真：0.05%典型；0.15%保證
分辨率：1 mA
連接：4 mm香蕉插座

AMI 632 - 電流放大器6X32A

六相電流放大器AMI 632是DRTS 66的附加設備。該選項需要IRIG-B連接和DRTS 66上的輸出擴展模塊，并包括六個32 A的電流發生器。與DRTS 66連接時，該選項提供以下功能：

• 同時控制9個32 A的電流，用于測試三繞組變壓器差動保護繼電器

• 提供每相64 A的六相發生器

• 提供每相128 A的三相發生器

• 提供256 A的單相輸出

AMI 632 - 技術規格
精度：0.02%的值±0.01%的范圍，典型；0.04%的值±0.01%的范圍，保證
失真：0.05%典型；0.15%保證
分辨率：1 mA
連接：4 mm香蕉插座

電源供應AMI 332和AMI 632

• 主電源：85V到264 V AC，正弦波，單相

• 頻率：45到65 Hz

• 功耗：

  • 靜止時：小于150 W

  • *大負載，115 V電源：800/1600 W

  • *大負載，230 V電源：1300/2700 W
    連接：標準16 A AC插座

隨附配件

保護攜帶包，電源線，測試線組和連接到DRTS 66的連接電纜。

IN2-CDG 1 A額定高負載繼電器電流增強器

選項IN2-CDG包括一組三個電流互感器，具有以下特性：

• 初級：12.5 A和15 A

• 次級：0.5 A；1 A；2.5 A；5 A。額定功率：100 VA。電流比誤差：0.2%
  外殼：塑料
  對于CDG繼電器的單相測試，可以通過串聯電流輸出來獲得三倍于上述功率的電流

HPB 600和HPB 400電流增強器

這些選項旨在測試舊的機電式過流繼電器；特別是額定1 A的繼電器。輸出功率非常高，甚至可以測試額定電流小于1 A的繼電器

• HPB 400的其他特性：

• 初級電流：32 A

• 次級電流：20 A, 4 A, 1 A

• HPB 600的其他特性：

• 初級電流：2 x 32 A

• 次級電流：20 A, 10 A, 4 A, 1 A
  對于這兩個選項：

• 精度：0.5%在半負載；1%在全負載

• 連接：初級側兩個安全插座；次級側四個安全插座

Transcope：模擬/數字記錄和測量功能

測試設備可以選配此功能，以測量和記錄以下內容：

• 10個電壓或電流（使用鉗形表或外部分流器）AC和DC儀表和記錄器

• 相位角，功率表，頻率，諧波表，電能質量表

• 示波器功能

• 事件順序記錄器（*多10個數字輸入）

• 故障記錄功能
  輸入特性：

• 五個隔離組，每組兩個輸入電路

• 輸入范圍：100mV；1；10；100；600 V

• 輸入阻抗：500 kOhm, 50 pF

• 測量精度：±0.06%典型；±0.15%保證

• 采樣頻率：5 kHz, 10 kHz, 20 kHz, 50 kHz，軟件選擇

• 總緩沖區大?。? Mbytes

• *大記錄持續時間：

  • 5 kHz時：1個輸入通道6分鐘/10個輸入通道40秒

  • 50 kHz時：1個輸入通道40秒/10個輸入通道4秒

• 連接：4 mm香蕉插座

• 此選項需在訂單中指定

內部GPS同步器

GPS 同步器是一個內部模塊，用于同步兩臺 DRTS 66 或其他測試設備的測試啟動。

• 相對于標稱值的*大定時誤差：±1μs。
• 該選件包括：
  • 天線。
  • 一根 20 米長的天線延長線。
• 此選件需在訂購時指定。

外部 GPS 同步器

GPS 同步器是一個外部模塊，用于同步兩臺 DRTS 66 的測試啟動。特點如下：

• 1 個 0 - 24V DC 數字輸出，用于同步。
• 1 個選擇器，可設置以下脈沖間隔：5 秒、10 秒、20 秒、30 秒、40 秒、60 秒。
• 相對于標稱值的*大定時誤差：2μs。
• 狀態指示燈：電源開啟、鎖定、脈沖可用。
• 1 個啟動和停止按鈕。
• 電源：110/220V AC。
• 該選件包括：
  • 天線。
  • 一根 20 米長的天線延長線。
  • 兩根 2 米長的香蕉頭連接電纜（紅色和黑色），用于連接到測試設備的跳閘輸入。
  • 電源線。
  • 重量：1.7kg。
  • 尺寸：150（寬）×100（高）×240（深）mm。
  • 外殼：鋁制。

SH 2003 電表通用掃描頭

SH 2003 是一款便于電表測試的掃描頭。它是一款通用掃描頭，既可以用于 LED 脈沖式電子電表，也可以用于感應式旋轉圓盤電表。對于旋轉圓盤電表，傳感器使用綠色光束，可優化對任何類型標記的識別。

• 在 LED 識別方面，適用以下規格：
  • 脈沖持續時間：大于 60μs。
  • 脈沖頻率：小于 500Hz。
  • 占空比：50%。
  • 光波長：500 至 960nm（紅色）。
• 該選件包括：
  • 一個用于將掃描頭固定在電表前的支架。
  • 一根從掃描頭到 DRTS 66 的 2 米長電纜。
  • 一個用于為掃描頭供電的 220V AC 電源變壓器。

IEC 61850 接口 - IEC 61850 - 8

IEC61850 標準描述了變電站中設備的通信方式。來自連接到變電站網絡設備的 IEC61850 消息也稱為 GOOSE。GOOSE 消息用于在變電站網絡中描述二進制狀態信號，也用于繼電器跳閘。

在基于 IEC61850 的變電站內進行繼電器測試時，需要訪問這些數據。ISA 自動繼電器測試設備 DRTS 66 具備這一新功能。

通過專用硬件和 TDMS 軟件，ISA DRTS 66 可以處理 IEC61850 消息，從而擴展其測試能力。使用基于以太網的變電站通信協議進行繼電器測試時，DRTS 66 需要選配 IEC61850 接口。IEC61850 接口安裝在 DRTS 66 的前面板上，此選件需在訂購時指定。

• 性能：1A 型，P2/3 級（符合 IEC61850 - 5 第 1 版或 IEC61850 - 10 第 2 版）。

DRTS 66技術規格
