美國MEGGER　SPI4000智能一次注入測試系統

型號：SPI4000智能一次注入測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SPI4000智能一次注入測試系統由愛儀器儀表網代理，本產品是一款高電流一次注入測試儀，適用于高達 4000 安培的斷路器和繼電器 - 并且符合 NEMA AB-4 標準。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國MEGGER SPI4000智能一次注入測試系統產品簡介

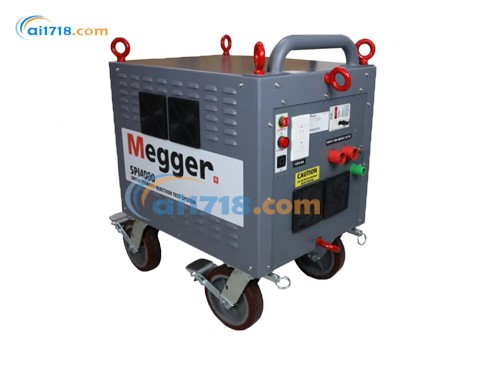

SPI4000 是一款高電流一次注入測試系統，能夠靈活測試多種設備，例如低壓電力斷路器、配備熱磁或電子脫扣裝置的塑殼斷路器、過電流繼電器和熱繼電器等。SPI4000 設計用于測試各種額定電流高達 4000 安培框架尺寸的斷路器，并完全符合 NEMA AB-4 測試指南。
SPI 系統是*允許您輸入預定電流幅值的高電流測試系統，它無需通過高幅值脈沖輸出電流來預熱測試樣品即可生成并調節所需的高電流。SPI 系統還具有獨特的能力，可通過自動調整輸出觸發角，每次在電流過零時開啟，適用于任何負載。這消除了所有類型斷路器的直流偏移，并且無需您為不同負載和斷路器確定和手動調整觸發角。
SPI4000 測試系統可通過梅格 ger 的 Smart Touch View Interface? (STVI) 手持控制器運行梅格 ger 的 PowerDB 軟件進行手動控制。STVI 配備大型全彩高分辨率 TFT LCD 觸摸屏，使您能夠快速輕松地執行手動或全自動測試。
STVI 消除了測試幾乎所有類型斷路器時對計算機的需求。提供菜單屏幕和觸摸屏功能按鈕，可快速輕松地選擇所需的測試功能。測試結果可以保存到 STVI 的內部存儲器中，以便以后下載到 USB 驅動器進行傳輸或打印測試報告。
梅格 ger 的 PowerDB 軟件使您能夠?qū)?TCC（時間 - 電流曲線）下載到 SPI 測試系統中。通過使用下載的曲線，您可以在 SPI 測試報告上直接獲得 “通過 / 失敗” 結果。這使您能夠立即了解測試樣品是否正常工作或需要維護。每臺 SPI4000 設備均隨附 PowerDB 軟件，用于安裝在 PC 上。
輸出高達 40000 A
同類產品中*小的一次注入測試系統
輸出電流穩定
專為開關設備調試、斷路器、接地網和繼電器測試而設計
軟件包含數百種斷路器 TCC 曲線

SPI4000應用
SPI4000 應用廣泛，是一款高電流一次注入測試裝置，能夠執行高電流調試測試，以及測試通用電氣、西屋電氣、伊頓、聯邦太平洋電氣、Square D、古爾德、ABB、ITE、西門子、梅蘭日蘭和其他制造商生產的幾乎所有低壓塑殼和金屬鎧裝直動式交流斷路器。這款低壓斷路器測試裝置堅固耐用，設計用于在現場多年無故障運行。該測試裝置還可用于其他高電流應用，例如對電流互感器進行比率測試、熱運行測試或?qū)Ω邏簲嗦菲骷捌湎嚓P(guān)保護繼電器進行一次注入測試。

SPI4000特點和優勢
可選 STVI 大型彩色 TFT 觸摸屏界面 - 易于使用和閱讀（即使在陽光直射下）的顯示屏可控制測試裝置。顏色對比突出關鍵信息。這減少了測試中的人為錯誤和時間。SPI 觸摸屏輸入消除了其他一次注入和斷路器測試系統令人困惑的菜單系統。這使得 SPI 對于任何技術人員來說都易于操作 - 即使該技術人員不經常使用 SPI。

SPI4000訂購信息

產品描述	型號編號
SPI4000 智能一次注入測試系統，480V 60Hz - 實心輪	SPI-4000S
SPI4000 智能一次注入測試系統，480V 60Hz - 氣動輪	SPI-4000P

標配附件

附件描述	型號編號
標準插針組	CBS-1、CBS-2
插針轉接組（支持標準插針組使用）	V1015-563、V1015-564
輸入導線，15 英尺（4.5 米），4/0 電纜，2 根	2016-714
串聯插針排（用于串聯連接輸出插針）	2016-672

可選附件

可選測試導線及附件描述	型號編號
接地凸輪鎖轉接器：15 英尺（4.5 米），#2 AWG 電纜	1015-592
CBS-FLEX 轉接器：用于將輸出插針連接至幾乎所有空氣框架斷路器	CBS-FLEX 套件
CBS-3 型斷路器插針組：針對需專用插針組的斷路器設計，常見適用斷路器型號詳見 CBS-1、CBS-2、CBS-3 產品說明書訂購信息	CBS-3
（參考文件：CBS-1、CBS-2、CBS-3 產品說明書）	-
SPI4000 智能觸控視圖接口（STVI）手持控制器	STVI-10
帶絕緣套測試導線對：紅黑雙色絕緣套，帶可伸縮安全護罩，適用于計時器或二進制輸入 / 輸出，長度 200 厘米（78.7 英寸），600V/32A CAT II，符合 RoHS 標準	2008-539-2
鱷魚夾：適用于無法使用鏟形端子的端子螺釘和引腳測試連接，紅色，適用于 1000V/32A CAT III 測試導線	684006
鱷魚夾：適用于無法使用鏟形端子的端子螺釘和引腳測試連接，黑色，適用于 1000V/32A CAT III 測試導線	684007

SPI4000 智能一次注入測試系統產品規格表

類別	規格
核心功能特性	1. 支持高達 40,000A 的高電流輸出，兼容多種斷路器類型。 2. 自動觸發角調整，消除直流偏移，無需手動干預。 3. 內置 STVI 觸摸屏控制器，支持手動 / 全自動測試，無需電腦。 4. 預加載數百種斷路器 TCC 曲線，自動生成測試報告并提供 “通過 / 失敗” 結果。 5. 符合 NEMA AB-4、EN 61010-1 等國際標準。
技術參數	- 輸入：480V ±5%（60Hz），自動適應 260V~480V，240V 輸入時輸出減半。 - 輸出：4,000A（連續）/40,000A（峰值），支持串聯提升電壓。 - 電流表精度：400A 量程 ±1% 讀數 ±1% 量程，4,000/40,000A 量程 ±1% 讀數 ±0.1% 量程。 - 定時器范圍：0.1ms~99999s，精度 ±1% 讀數 ±2ms。 - 保護功能：過載、過熱、短路保護，緊急停止按鈕，接地安全聯鎖。
物理規格	- 尺寸：31×34×21 英寸（78.8×86.4×53.5cm）。 - 重量：514 磅（233kg）。 - 輸出連接：CBS-1/CBS-2 插頭組，適配抽出式斷路器；支持電纜連接塑殼斷路器。
電源與電池	- 輸入電壓：480V（標準），支持 240V（需切換模式）。 - 頻率：60Hz。 - 電源模式：交流供電，無內置電池。
環境參數	- 工作溫度：0~50°C。 - 存儲溫度：-30~70°C。 - 濕度：0~90% 無冷凝。
通信與連接	- 接口：1×10/100Mbit 以太網（支持 PoE），兼容 STVI 控制器。 - 數據存儲：STVI 內置存儲，支持 USB 導出。
標準配置	- 硬件：主機、CBS-1/CBS-2 插頭組、輸入引線（15ft）、串聯插頭桿。 - 軟件：PowerDB 軟件（PC 版）。 - 文檔：用戶手冊。
可選附件	- STVI 控制器：STVI-10 手持觸摸屏。 - 測試引線：CBS-FLEX 適配器、鱷魚夾、15ft 接地電纜等。 - 其他配件：CBS-3 專用插頭組、熱繼電器測試套件。
符合標準	- 安全：EN 61010-1，CSA。 - 電磁兼容：EN 61326-2-1，F(xiàn)CC Class A。 - 振動 / 沖擊：ISTA 1H 序列。
	美國MEGGER SPI4000智能一次注入測試系統文檔
