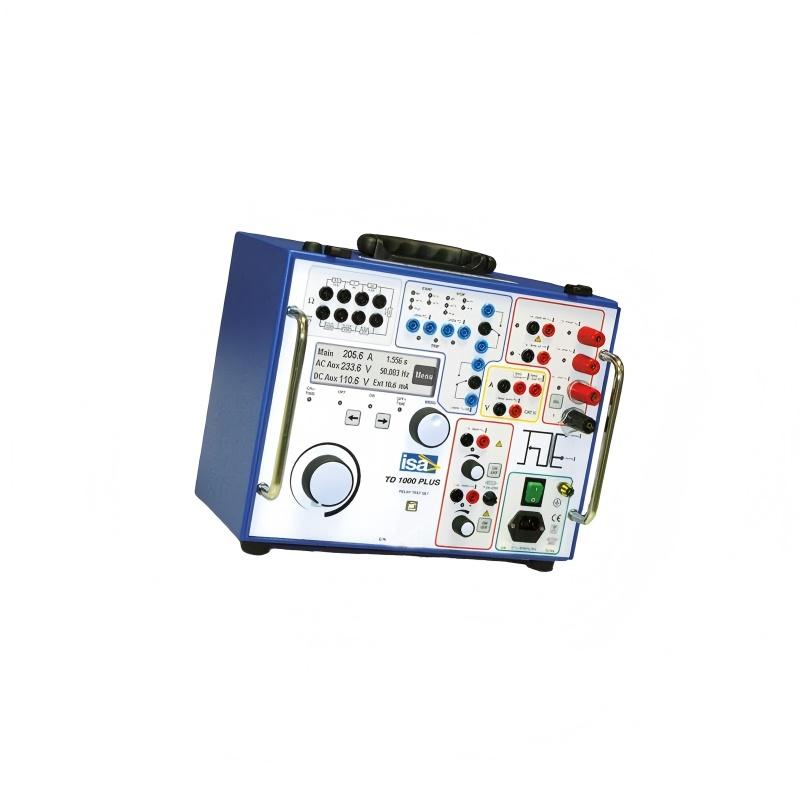

意大利ISA　TD1000 PLUS二次注入繼電器測試儀

型號：TD1000 PLUS二次注入繼電器測試儀

品牌：意大利ISA

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利ISA

我們是電力系統、發電廠和變電站，便攜式測試設備和在線監測解決方案的設計和制造領域的領先公司。我們?yōu)闇y試?yán)^電器、電力變壓器、儀表變壓器、斷路器、電池和許多其他高壓設備提供一整套測試套件。我們將全球測試設備和監控系統提供給電力公司，電力設備制造商，總承包商和服務公司。 ISA成立...[查看更多]

瀏覽過此產品的用戶最終購買了

TD1000 PLUS二次注入繼電器測試儀

意大利ISA TD1000 PLUS二次注入繼電器測試儀由愛儀器儀表網代理，本產品旨在為調試工程師提供多任務且高度可靠的測試設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

意大利ISA TD1000 PLUS二次注入繼電器測試儀介紹

二次注入繼電器測試儀

專為測試?yán)^電器和傳感器設計
兩個電流輸出，用于測試差動繼電器
可轉換的電流和電壓發生器
帶相位角調節器
頻率發生器：15 - 550 Hz
測試結果和設置保存在本地存儲器中
高功率輸出
電流和電壓的示波器功能
大圖形顯示屏
緊湊輕便
可同步多個T 1000 PLUS測試儀
USB接口
2個輔助觸點，用于測試自動重合閘裝置

意大利ISA TD1000 PLUS二次注入繼電器測試儀

TD1000 PLUS二次注入繼電器測試儀應用

TD 1000 PLUS繼電器測試儀適用于以下類型的繼電器測試：

繼電器類型	IEEE編號
距離繼電器（3組）	21
同步裝置	25
熱繼電器	26
欠/過電壓繼電器	27/59
方向功率繼電器	32/92
欠電流繼電器	37
負序過電流繼電器	46
相序電壓繼電器	47
不完全序列繼電器	48
定時過電流繼電器	50/50N
反時限過電流繼電器	51/51N
功率因數繼電器	55
電壓平衡繼電器	60
接地檢測繼電器	64
方向過電流繼電器	67
方向接地故障繼電器	67N
自動重合閘	79
頻率繼電器	81>/81<
負載脫落	81R
導頻接收繼電器	85
電機保護	86
差動保護繼電器（TD 1000）	87
電壓方向繼電器	91
跳閘繼電器	94

標準配件
儀器隨附以下物品：

標準測試電纜組
電源線
USB電纜
用戶手冊
備用保險絲（5個），T5A
TDMS軟件及串行電纜

訂購信息

代碼	模塊
94093	TD 1000 PLUS，含TDMS軟件和標準電纜套件 - 230V
96093	TD 1000 PLUS，含TDMS軟件和標準電纜套件 - 120V
93093	TD 1000 PLUS 15 Hz，含TDMS軟件和標準電纜套件 - 230V
95093	TD 1000 PLUS 15 Hz，含TDMS軟件和標準電纜套件 - 120V
17093	重型運輸箱附加測試電纜套件，適用于T 1000 PLUS / T 1000-E PLUS / TD 1000 PLUS型號
16093	FT 1000 電源濾波器單元 SHA 1000掃描頭
43102	輸出傳感器，帶接口連接器和電纜
13093	用于ABB繼電器（REF542PLUS和REF601）的連接電纜和RJ-45連接器
11093	用于THYTRONIC繼電器（Thysensor系列）的連接電纜

意大利ISA TD1000 PLUS二次注入繼電器測試儀規格

電流測量

輸出	量程	分辨率	精度
-	250 伏交流	1.99 伏	1 毫伏	±（1% + 50 毫伏）
-	19.99 伏	10 毫伏	±（1% + 50 毫伏）
-	199.9 伏	100 毫伏	±（1% + 200 毫伏）
-	299.9 伏	300 毫伏	±（1% + 300 毫伏）
300 伏直流	19.99 伏	10 毫伏	±（0.5% + 50 毫伏）
-	199.9 伏	100 毫伏	±（0.5% + 200 毫伏）
-	399.9 伏	300 毫伏	±（0.5% + 300 毫伏）
65、130 伏交流	19.99 伏	10 毫伏	±（1% + 20 毫伏）
-	199.9 伏	100 毫伏	±（1% + 200 毫伏）
260 伏交流	19.99 伏	10 毫伏	±（1% + 20 毫伏）
-	199.9 伏	100 毫伏	±（1% + 200 毫伏）
-	299.9 伏	300 毫伏	±（1% + 300 毫伏）
130 伏直流	19.99 伏	10 毫伏	±（0.5% + 20 毫伏）
-	199.9 伏	100 毫伏	±（0.5% + 200 毫伏）
260 伏直流	19.99 伏	10 毫伏	±（0.5% + 20 毫伏）
-	199.9 伏	100 毫伏	±（0.5% + 200 毫伏）
-	299.9 伏	300 毫伏	±（0.5% + 300 毫伏）

角度與頻率測量

通過多功能菜單旋鈕，可選擇測量角度或頻率

測量項	量程	-	分辨率精度
相位	0-360°	1°	1° ± 1 位數
頻率	15.000-499.999 赫茲	-	1 毫赫茲 ±（0.1% + 1 毫赫茲）

其他測量項

測量項	單位
有功功率，公式為 P = I×V×cos（j）	瓦（W）
無功功率，公式為 Q = I×V×sin（j）	乏（VAr）
視在功率，公式為 S = I×V	伏安（VA）
阻抗，公式為 Z = V/I	歐姆（Ω）、度（°）
阻抗有功分量，公式為 R = Z×cos（j）	歐姆（Ω）
阻抗無功分量，公式為 X = Z×sin（j）	歐姆（Ω）

重量與尺寸

尺寸：380（寬）×300（深）×240（高）毫米
重量：19 千克

意大利ISA TD1000 PLUS二次注入繼電器測試儀文檔
