美國Phenix TTSTTS5~50系列變壓器測試系統由愛儀器儀表網代理，確保變壓器滿足性能和可靠性要求，從生產線到維修或升級后，當發生雷擊等重大破壞性事件時，或進行預防性/預測性維護時。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

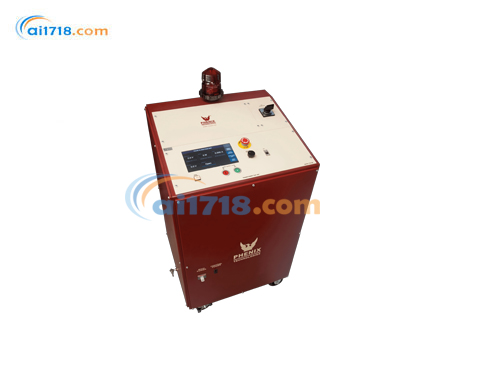

TTS5~50系列變壓器測試系統介紹

確保變壓器滿足性能和可靠性要求，從生產線到維修或升級后，當發生雷擊等重大破壞性事件時，或進行預防性/預測性維護時。

Phenix Technologies 制造全系列變壓器測試系統，配備了您所需的測試功能。

單相和三相
精密測量
帶電子電源的系統
可選系統組件，提供額外的測試功能
半自動化或全自動
高速測試，每天 200 多臺變壓器
全面集成的數據收集和報告系統

型號 測試范圍
TTS5M 125 千伏安 – 375 千伏安
TTS10M 250 千伏安 – 750 千伏安
TTS20-1 333 千伏安 – 1000 千伏安
TTS30-1 500 千伏安 – 1500 千伏安
TTS50-1 833 千伏安 – 2500 千伏安

按照 IEC 60076 和 ANSI / IEEE C57.12 標準對配電和電力變壓器進行以下測試。
激勵電流測量
阻抗電壓測量
銅損（負載損耗）
應用電位測試
繞組電阻測量
絕緣電阻
勵磁損耗（空載或磁芯損耗）
滿載電流測量
溫度測量（熱運行）
感應電位測試
匝數比和相移

提供附加測試功能的可選組件：
交流高壓測試 (應用電位測試)
MG 組（感應電位測試）
局部放電測量
絕緣電阻測量
變頻/電子電源
TTR（卷繞率測試）
WRM（繞組電阻測量）
電容補償組
控制臺

安全和設計特點
斷路器保護
帶指示燈的高壓開/關按鈕
外部聯鎖裝置
慢速和快速過載保護
零啟動聯鎖
帶復位開關的輸出過載指示器
多量程計量
帶 15 英尺（4.5 米）熱電偶的溫度計
四線測量系統，讀數準確
所有儀表和繼電器上均配備電涌保護裝置
所有儀表的重新校準規定
確保操作員安全的腳踏開關
閃爍的紅色*告燈
兩份操作/維護手冊

TTS5M 和 TTS10M 型號獨有
手動控制輸出電壓
所有儀表均具有保持功能
三個恒定 kVA 抽頭
腳輪方便移動
電纜存儲掛鉤

僅適用于 TTS20-1、TTS30-1、TTS50-1 型號
人機界面 (HMI) 允許對測試裝置的自動化功能進行編程。所有輸出儀表均顯示在 LCD 屏幕上。數據采集和測試結果報告生成均通過計算機和 WIN TTS 測試軟件進行，并附帶所有必需的接口電纜。HMI 消除了大量繼電器和儀表接線，從而提高了可靠性。執行所有校準功能并實現組件自檢，這有助于服務技術人員在發生故障時找到故障組件。
零啟動聯鎖裝置，調節器自動返回零位
帶關閉零位指示器的升高和降低按鈕
電動控制輸出電壓，上升速度可調
帶指示燈的控制電源鑰匙開關
緊急關閉蘑菇開關
帶指示器的電動分接選擇器
自動量程瓦特表和電壓表，可直接讀數
15 英尺（4.5 米）輸出導線，帶套管和夾子（電源線和測量線分開）。輸出導線插孔為凹進式設計，以確保操作員安全；導線可拆卸，方便操作員使用
叉車和高架起重設備。

Phenix Technologies 的單相變壓器測試系統旨在提供電壓和電流來測試單相配電變壓器。
可測試變壓器的尺寸隨阻抗而變化。配備可選高壓抽頭的測試系統將允許測試具有更高阻抗和/或更高次級電壓的變壓器。
精密計量系統符合DOE效率和國際變壓器標準。
測試將確保變壓器符合購買規格并在安裝后能夠正常運行。
按照 ANSI/IEEE C57 和 IEC60076 標準執行以下測試：
激勵電流測量
勵磁損耗（空載或磁芯損耗）
阻抗電壓測量
銅損（負載損耗）
溫度測量
溫度測量（加熱運行）（*通過型號 TTS20-1、TTS30-1、TTS50-1）

添加以下選項后可以執行附加測試：
附加交流高壓電位計進行應用電位測試
增加電動發電機組進行感應電位測試
增加變壓器匝數比測試裝置進行匝數比測試
使用繞組電阻計測量繞組電阻

環境條件
10-40°C，天氣晴朗時室內/室外
濕度<95% 無凝結
海拔 <3300 英尺 (1000 米)

測試應用程序

確保變壓器的使用壽命
在安裝前驗證制造商的測試和設計數據
維修或升級后
當發生重大破壞性事件時，例如雷擊 ?
預防性/預測性維護

現有型號：
TTS5M
TTS10M
TTS20-1
TTS30-1
TTS50-1

經過驗證和證實的設計
*短設置時間
測試快速、準確、可靠
