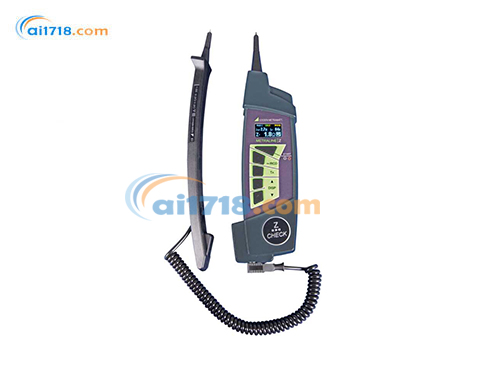

德國GMC-Instruments　METRALINE Z-CHECK 回路電阻測試儀

型號：METRALINE Z-CHECK 回路電阻測試儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments METRALINE Z-CHECK 回路電阻測試儀，可結合保護裝置的類型、額定電流和分斷時間，對測得的阻抗進行評估。備受用戶歡迎！現在熱賣中，如需購買，可通過ai1718.com客服聯系我們!

METRALINE Z-CHECK 回路電阻測試儀 可執行以下測量：
含短路電流的故障回路阻抗
含短路電流且不觸發剩余電流動作斷路器（RCCB）的故障回路阻抗
含短路電流的線路阻抗
線路電壓
相位檢測

METRALINE Z-CHECK 回路電阻測試儀產品特點：
可顯示常見保護裝置表格
數字顯示，帶背光彩色 OLED 顯示屏，可在簡潔顯示與詳細顯示之間切換
用于測量點照明的 LED 燈
專利測試探頭固定裝置
結構緊湊且堅固耐用，適用于現場服務和實驗室使用

METRALINE Z-CHECK 回路電阻測試儀測量結果：
剩余電流動作裝置（RCD）
Zu2.7s T84A
1.8
16.0A 觸發（Atr），0.4 秒
額定電壓（UN）＜24V 交流（L）
相位檢測（L）
16.0A 觸發（Ater），5.0 秒
80.0A
表格顯示

適用法規與標準：
測量、控制和實驗室用電氣設備安全要求
第 1 部分：通用要求
第 31 部分：電氣測量和測試用手持探頭組件的安全要求
IEC 61010-1/-031（國際電工委員會標準）
DIN EN 61010-1/-031（德國標準化學會歐洲標準）
VDE 0411-1/-031（德國電氣工程師協會標準）

交流 1000V 及以下、直流 1500V 及以下低壓配電系統電氣安全 —— 保護措施測試、測量或監控設備
第 1 部分：通用要求
第 3 部分：回路電阻
IEC 61557-1/-3（國際電工委員會標準）
DIN EN 61557-1/-3（德國標準化學會歐洲標準）
VDE 0413-1/-3（德國電氣工程師協會標準）
IEC 61326-1、DIN EN 61326-1：測量、控制和實驗室用電氣設備 —— 電磁兼容性（EMC）要求第 1 部分：通用要求
DIN EN 60529、VDE 0470-1：外殼防護等級（IP 代碼）

供貨范圍
帶移動式測試探頭的測量儀
AAA 電池
便攜袋
簡明操作說明書
含多語言操作說明書的 CD-ROM 光盤

出廠校準證書

訂購信息

產品描述	型號	產品編號
回路電阻測量儀	METRALINE Z-CHECK	M507A
METRALINE CHECK 系列充電器（輸入 *：100~240V 交流 ±10%；輸出：9V 直流，180mA；可用于為 METRALINE ISO-RCD-Z 中選配的電池如 Z507B 充電）	METRALINE CHECK 系列充電器	Z507A
METRALINE CHECK 系列電池組（4 節 AAA 充電電池，適用于 METRALINE ISO-RCD-Z/CHECK）	METRALINE CHECK 系列電池組	Z507B

德國GMC-Instruments METRALINE Z-CHECK 回路電阻測試儀特性參數

故障回路阻抗 / 線路阻抗

依據 EN 61557-3 標準的額定量程：0.27Ω~200Ω

量程（Ω）	分辨率（Ω）	固有不確定度	測量不確定度
0.00~4.99	0.01	±（3% 讀數 + 5 個字）	±（4% 讀數 + 7 個字）
5.0~49.9	0.1	±（3% 讀數 + 3 個字）	±（4% 讀數 + 4 個字）
50~200	-	±3% 讀數	±4% 讀數

電壓量程：190~260V，頻率 48~52Hz

負載電阻：50Ω（10ms 脈沖，脈沖數量可變）

不觸發剩余電流動作斷路器（RCCB）的故障回路阻抗

（適用于額定電流為 100mA 或 300mA 的剩余電流動作斷路器測量）
依據 EN 61557-3 標準的額定量程：0.8Ω~200Ω

量程（Ω）	分辨率	固有不確定度	測量不確定度
0.0~4.9	0.1Ω	±（5% 讀數 + 2 個字）	±（6% 讀數 + 2 個字）
50~200	1Ω	±7% 讀數	±8% 讀數

電壓量程：190~260V，頻率 48~52Hz
負載電阻：50Ω（脈沖數量和脈沖寬度均可變

短路電流

量程	分辨率	固有不確定度	測量不確定度
0~999A	1A	取決于回路阻抗的測量誤差，±1 個字	取決于回路阻抗的測量誤差，±1 個字
1.0~9.9kA	0.1kA	取決于測量誤差	取決于測量誤差
10~23kA	1kA	取決于測量誤差	取決于測量誤差

交流電壓（真有效值，TRMS）

量程	分辨率	固有不確定度	測量不確定度
24~260V	1V、0.1V	±（2% 讀數 + 2 個字）	±（3% 讀數 + 3 個字）

頻率范圍：48~52Hz
顯示方式：①簡潔顯示；②詳細顯示
說明：a）此處規定的故障回路阻抗、線路阻抗和短路電流的測量不確定度，僅在測量期間線路電壓穩定且無其他電氣回路與被測回路并聯時有效。c）“rdg.” 表示讀數（即測量值），“d” 表示字（即*低有效位的位數）

參考條件

環境參數	要求
溫度	23±2℃
相對濕度	40%~60%
線路電壓	230V±2%，頻率 50Hz±1%
設備放置位置	任意位置

環境條件

工作條件

環境參數	要求
工作溫度	0~40℃
相對濕度	*大 85%，不允許結露
線路電壓	190~260V，頻率 48~52Hz
設備放置位置	任意位置

存儲條件

環境參數	要求
溫度	-10~+70℃
相對濕度	-10~+40℃時，大 90%；+40~+70℃時，大 80%
設備放置位置	任意位置

電源供應

電池規格	4 節 AAA 電池（LR03），1.5V 堿性電池或 1.2V 鎳氫電池（容量至少 750mAh）
測量次數	使用 800mAh 電池時，約可進行 3000 次測量

電氣安全

安全參數	要求
測量類別	測試探頭安裝安全蓋時：CAT III 300V；測試探頭未安裝安全蓋時：CAT II 300V
污染等級 / 防護等級	2/II
熔斷器	SIBA 陶瓷熔斷器，規格 6.3mm×32mm，額定電流 1A / 額定電壓 600V，分斷能力 600V 時為 50kA

電磁兼容性（EMC）
干擾發射：符合 EN 61326-1:2006 標準 B 類要求
抗干擾性：符合 EN 61326-1:2006 標準要求

機械設計

設計參數	規格
顯示屏	OLED 彩色圖形顯示屏
防護等級	外殼：符合 DIN VDE 0470 第 1 部分 / EN 60529 標準的 IP 43 等級
尺寸	約 260×70×40mm
重量	含電池約 0.36kg
