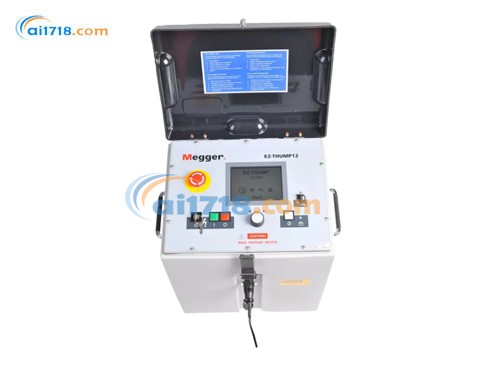

美國MEGGER　EZ-Thump 12kV便攜式電纜故障測試系統

型號：EZ-Thump 12kV便攜式電纜故障測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統由愛儀器儀表網代理，本產品配備單級電容浪涌放電系統，可在 12 kV 電壓下提供 500 J 的放電能量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

EZ-THUMP 12

EZ-Thump 12kV便攜式電纜故障測試系統產品描述

EZ-THUMP 12kV 型號是一款緊湊輕便、電池和交流電源操作的便攜式電纜故障定位系統。其設計用于快速、有效、準確和安全的故障定位操作，大幅減少系統客戶停電時間。
由于其便攜式和堅固的外殼，它非常適合中壓電纜的所有典型故障定位操作。
12kV 型號通常作為 “衛星” 故障定位概念的一部分，適用于故障頻率較低、操作簡單、重量輕和經濟性重要的偏遠地區，或難以到達的市中心區域。

該設備通常無需調整，通過獨特且易于操作的 E-TRAY GUI 和旋轉控制旋鈕進行操作。它會自動引導用戶完成整個故障定位過程，從耐壓測試開始，隨后進行預定位和*定位步驟。在這三個步驟中，測試數據將被存儲，用于在復雜的故障定位情況下解釋結果，并為用戶提供下一步操作建議。

EZ-Thump 12kV便攜式電纜故障測試系統功能特點

TDR 方法預定位極低電阻電纜故障，可相到相、相到中性或通過線對比較
電弧反射法（ARM®）預定位高電阻閃絡故障，采用多重觸發技術實現*佳故障捕獲
單級 500 焦耳浪涌發生器，用于*定位高達 12kV 的高電阻故障
直流測試用于擊穿檢測
絕緣電阻測量
護套測試和護套故障定位

緊湊、輕便、一體化、堅固的便攜式電纜故障定位系統
電池和交流電源操作；現場可更換電池
自動檢測電纜末端、故障定位和分段（特定市場可選）
單級電容浪涌放電：12kV 時 500J
0-12kV 高壓直流測試，顯示絕緣電阻
F-OHM 安全功能確保安全接地
7 英寸高亮度彩色顯示屏，適合戶外觀看
采用多重觸發技術（MULTISHOT Technology）的 ARM® 預定位高電阻 / 閃絡故障，實現*佳故障捕獲
高電阻故障*定位
護套測試和護套故障定位

EZ-Thump 12kV便攜式電纜故障測試系統應用場景
絕緣強度測試：用于測試電纜或護套絕緣層的絕緣強度；若測試失敗，可進一步確定擊穿電壓。測試時，會向被測電纜施加*高 12 kV 的測試電壓（護套測試電壓通常限制在 5 kV 以內），并顯示電阻值。
故障預定位：
若故障類型為高阻 / 閃絡故障，可采用 ARM® 技術對任意同心中性線型中壓電纜進行故障預定位。在 ARM® 技術中，閃絡電弧會形成一個臨時的 “跳線” 連接至中性線接地端。在此狀態下，通過多脈沖時域反射法（Multishot TDR）測量，可將故障點視為近似短路故障，從而在故障位置產生負反射信號，實現定位。
若屏蔽電纜的故障類型為極低阻 / 非閃絡故障，可采用時域反射法（TDR）進行預定位。
故障*定位：對于典型的高阻 / 閃絡故障，采用 “雷電法”（Thunder & Lightning）實現*定位。該方法需使用 500 焦耳浪涌發生器（俗稱 “雷擊器”）和音波 / 電磁接收器（如 Megger Digiphone 2）配合操作。

EZ-Thump 12kV訂購信息

型號 EZT12V3-		YY	T9
電纜長度選擇	15 英尺（4.5 米）標準電纜	15
	50 英尺（15 米）定制電纜	50
軟件選裝件	分段測試軟件（HDW 專利 US 6,683,459 B2）		S
固定式推車選裝件	配備堅固不銹鋼框架、伸縮手柄和充氣輪胎的專用固定式推車			WK
無安全鑰匙開關交付（請確認是否符合當?shù)匕踩ㄒ?guī)）	選裝件				P

強制端子套件（二選一）	型號
北美地區（美國、加拿大、墨西哥）端子套件：帶 T9 MC 接口的高壓和高壓返回?zé)峋€夾，以及安全 / 接地?zé)峋€夾	1015-525-US
其他所有*端子套件：高壓 10 毫米母頭 MC、高壓返回 10 毫米公頭 MC、帶 T9 MC 接口的電池夾、安全接地 C 型夾	1015-526-AOC
可選配件	型號
T9 型 15 kV 彎式 10 毫米公頭 MC 連接器	1013-514
T9 型 25 kV 彎式 10 毫米公頭 MC 連接器	1013-515
T9 型 35 kV 彎式 10 毫米公頭 MC 銅連接器	1013-516
T9 型 35 kV 彎式 10 毫米公頭 MC 彈性體連接器	1013-517
遠程緊急停止箱	2010012
遠程緊急停止箱連接電纜（若選擇上述遠程急停箱，則需選配此電纜）	890024896

EZ-Thump 12kV便攜式電纜故障測試系統產品規格

項目	參數詳情
測試輸出	- 電壓：0–12kV DC - 電流：12mA - 功能：絕緣電阻顯示
預定位（TDR）	- 測試方式：相到相、相到中性，支持*多 256 對線對比 - 范圍：≤170,000 英尺（52km） - 采樣率：100MHz - 分辨率：2.5 英尺 @250 英尺 /μs 或 0.8 米 @80 米 /μs
電弧反射（ARM®）	- 電壓范圍：0–12kV - 技術：多重觸發（Multishot）
*定位（浪涌）	- 電壓：0–12kV - 能量：500J - 脈沖序列：5–10 秒或單次觸發
顯示屏	- 尺寸：7 英寸（17.78cm） - 類型：HiBrite TFT 彩色 LCD - 分辨率：1280×800 像素
內存	存儲 100 條測試軌跡
接口	USB 端口
隨附電纜	- 15 英尺（4.5 米）高壓屏蔽電纜 - 15 英尺（4.5 米）安全接地線 - 6 英尺（1.8 米）交流電源線（美 / 歐 / 英插頭）
終端接口	- 標準：T9 高壓接口（10mm 母 MC 高壓輸出，10mm 公 MC 高壓返回） - 強制終端套件： ? 北美：1015-525-US（絕緣桿操作） ? 其他*：1015-526-AOC（手動操作）
電源	- 電池：內部 24V 鎳氫電池（5AH），支持 30–60 分鐘浪涌操作，充電時間約 3 小時 - 交流：100–230VAC，50/60Hz，支持邊充邊用
安全特性	- 緊急停止按鈕 - 鑰匙開關互鎖（可選無鎖版） - F-OHM 安全連接檢測
環境規格	- 工作溫度：-20°C 至 + 50°C（-4°F 至 122°F） - 存儲溫度：-25°C 至 + 70°C（-12°F 至 160°F） - IP 等級：IP53（頂部打開時）
重量 / 尺寸	- 重量：71 磅（32kg） - 尺寸：14×11×25 英寸（35.5×28×64cm，含頂部電纜袋）
MEGGER EZ-THUMP 12KV電纜故障定位系統文檔
