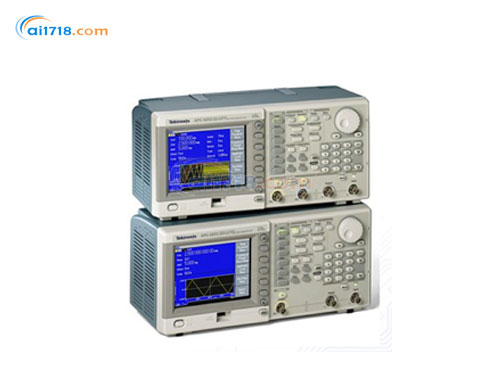

美國TEKTRONIX　AFG3022B函數發生器

型號：AFG3022B函數發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克AFG3022B函數發生器由愛儀器儀表網代理，本產品是無可比擬的性能、通用性、直觀的操作和經濟性的發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

?無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000系列函數、任意波形和脈沖發生器成為業內*實用的儀器

產品特點：

?10 MHz、25 MHz、100 MHz 或 240 MHz 正弦波形

?14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形

?高達20 Vp-p的幅度，50Ω負荷

?5.6" 顯示屏，使您對設置和波形充滿信心

?多語言和直觀操作可節約設置時間

?脈沖波形邊沿時間可變

?AM, FM, PM, FSK, PWM,掃頻和突發

?雙通道型號，節約成本和工作臺空間

?前面板上的USB連接器，把波形存儲到存儲設備上

?USB、GPIB 和LAN

?LabVIEW 和LabWindows/IVI-C驅動程序

產品應用：

?電子測試和設計

?傳感器仿真

?功能測試

?教育和培訓

型號	AFG3011	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
通道數量	1	1/2	1/2	1/2
波形	正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲
正弦波	1 μHz - 10 MHz	1 μHz - 25 MHz	1 μHz - 100 MHz	1 μHz - 240 MHz
突發模式下的正弦波	1 μHz - 5 MHz	1 μHz - 12.5 MHz	1 μHz - 50 MHz	1 μHz - 120 MHz
有效*大頻率輸出	10 MHz	25 MHz	100 MHz	240 MHz
幅度平坦度(1 Vp-p)
<5 MHz	± 0.15 dB	± 0.15 dB	± 0.15 dB	± 0.15 dB
5 MHz - 10 MHz	± 0.3 dB	-	-	-
5 MHz - 20 MHz	-	± 0.3 dB	± 0.3 dB	± 0.3 dB
20 MHz - 25 MHz	-	± 0.5 dB	± 0.3 dB	± 0.3 dB
25 MHz - 100 MHz	-	-	± 0.5 dB	± 0.5 dB
100 MHz - 200 MHz	-	-	-	± 1.0 dB
200 MHz - 240 MHz	-	-	-	± 2.0 dB
諧波失真(1 Vp-p)
10 Hz - 20 kHz	<-60 dBc	<-70 dBc	<-60 dBc	<-60 dBc
20 kHz - 1 MHz	<-55 dBc	<-60 dBc	<-60 dBc	<-60 dBc
1 MHz - 5 MHz	<-45 dBc	<-50 dBc	<-50 dBc	<-50 dBc
5 MHz - 10 MHz	<-45 dBc	<-50 dBc	<-37 dBc	<-37 dBc
10 MHz - 25 MHz	-	<-40 dBc	<-37 dBc	<-37 dBc
>25 MHz	-	-	<-37 dBc	<-30 dBc
THD	<0.2% (10 Hz - 20 kHz, 1 Vp-p)
雜波 (1 Vp-p)
10 Hz - 1 MHz	<-60 dBc	<-60 dBc	<-60 dBc	<-50 dBc
1 MHz - 10 MHz	<-50 dBc	-	-	-
1 MHz - 25 MHz	<-50 dBc	<-50 dBc	<-50 dBc	<-47 dBc
>25 MHz	-	-	<-50 dBc + 6 dBc/ 倍頻程	<-47 dBc + 6 dBc/ 倍頻程
相噪, 典型值	10 MHz, 10 kHz 偏置,1 Vp-p 時<-110 dBc/Hz	20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz
殘余時鐘噪聲	-63 dBm	-63 dBm	-57 dBm	-57 dBm
方波	1 μHz - 5 MHz	1 μHz - 12.5 MHz	1 μHz - 50 MHz	1 μHz - 120 MHz
上升時間/ 下降時間	≤ 50 ns	≤ 18 ns	≤ 5 ns	≤ 2.5 ns
抖動(RMS), 典型值	500 ps	500 ps	200 ps	100 ps
鋸齒波	1 μHz - 100 kHz	1 μHz - 250 kHz	1 μHz - 1 MHz	1 μHz - 2.4 MHz
線性度, 典型值	≤ 0.2% 的峰值輸出	≤ 0.1% 的峰值輸出	≤ 0.15% 的峰值輸出	≤ 0.2% 的峰值輸出
對稱性	0.0% - 100.0%.		0.0% - 100.0%.
脈沖波	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
脈寬	80.00 ns-999.99 s	30.00 ns-999.99 s	8.00 ns-999.99 s	4.00 ns-999.99 s
分辨率	10 ps 或5 位
脈沖周期	0.001% - 99.999% (適用脈寬限制)
邊沿跳變時間	50 ns - 625 s	18 ns - 625 s	5 ns - 625 s	2.5 ns - 625 s
分辨率	10 ps 或4 位		10 ps 或4 位
前沿延遲
范圍	(連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)]
分辨率	10 ps 或8 位
過沖, 典型值	<5%
抖動(RMS, 典型值)	500 ps	500 ps	200 ps	100 ps
其它波形	1 μHz - 100 kHz	1 μHz - 250 kHz	1 μHz - 1 MHz	1 μHz - 2.4 MHz
噪聲帶寬 (-3 dB)	10 MHz	25 MHz	100 MHz	240 MHz
噪聲類型	白高斯
DC (50 歐姆阻抗)	-10 V 到+10 V	-5 V 到+5 V	-5 V 到+5 V	-2.5 V 到+2.5 V
任意波形	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
突發模式下的任意波形	1 mHz - 2.5 MHz	1 mHz - 6.25 MHz	1 mHz - 25 MHz	1 mHz - 60 MHz
有效模擬帶寬(-3 dB)	8 MHz	34 MHz	100 MHz	225 MHz
非易失性存儲器	4 個波形	4 個波形	4 個波形	4 個波形
存儲器: 采樣率	2-128 K: 250 MS/s	2-128 K: 250 MS/s	>16 K-128 K: 250 MS/s,2-16 K: 1 GS/s	>16 K-128 K: 250 MS/s,2-16 K: 2 GS/s
垂直分辨率	14 位	14 位	14 位	14 位
上升時間/ 下降時間	≤ 80 ns	≤ 20 ns	≤ 8 ns	≤ 3 ns
抖動	4 ns	4 ns	1 GS/s 時1 ns 250 MS/s 時4 ns	2 GS/s 時500 ps 250 MS/s 時4 ns
幅度, 50 歐姆負載	20 mVp-p - 20 Vp-p	10 mVp-p - 10 Vp-p	20 mVp-p - 10 Vp-p	≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p
幅度, 開路	40 mVp-p - 40 Vp-p	20 mVp-p - 20 Vp-p	40 mVp-p - 20 Vp-p	≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p
精度	±(2%的設置+2mV), >20 mVp-p 幅度)	±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)
分辨率	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
單位	Vp-p, VRMS, dBm (僅正弦波)
輸出阻抗	50Ω
負載阻抗設置	可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)
隔離度	*大42 Vpk 到接地
短路保護	與浮動接地相比，信號輸出可以有效防止*短路
外部電壓保護	為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00
DC 偏置,50歐姆負荷	±(10 Vpk- Amplitudepp/2)	±(5 Vpk- Amplitudepp/2)	± 5 Vpk DC	± 2.5 Vpk DC
DC 偏置, 開路	±(20 Vpk - Amplitudepp/2)	±(10 Vpk - Amplitudepp/2)	± 10 Vpk DC	± 5 Vpk DC
精度	±(2%的\|設置\|+10mV + 1%的幅度(Vp-p))	±(1% 的\| 設置\| + 5 mV + 0.5% 的幅度 (Vp-p))
分辨率	1 mV
