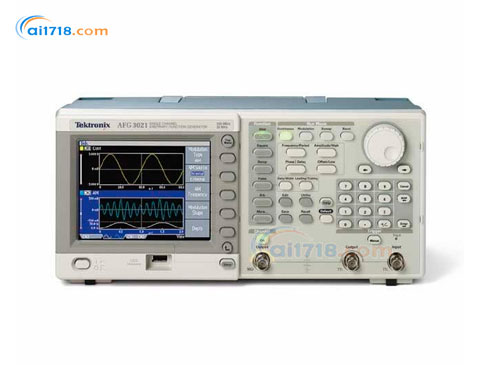

美國TEKTRONIX　AFG3011C任意波形/函數發生器

型號：AFG3011C任意波形/函數發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix AFG3011C任意波形/函數發生器由愛儀器儀表網代理，本產品是擁有無可比擬的性能、通用性、直觀的操作和經濟性的任意波形/函數發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000C系列函數、任意波形和脈沖發生器成為業內*實用的儀器
?杰出的性能和通用性
?用戶可以選擇12 種不同的標準波形?？梢砸愿卟蓸勇噬砷L度達128K的任意波形
?在脈沖波形上，可以獨立設置上升沿和下降沿時間
?可以將外部信號連接并疊加到輸出信號上
?雙通道型號可以生成兩個完全相同或截然不同的信號
?所有儀器都帶有高度穩定的時基，每年漂移僅±1ppm
?直觀的用戶界面，一目了然地顯示更多的信息
?所有型號上彩色TFT LCD屏幕一目了然地顯示所有相關波形參數和圖形波形
?這為您設置信號提供了全面的信心，使您能夠把重點放在手邊的任務上
?快捷鍵可以直接進入常用功能和參數
?通過結構清楚的菜單，可以方便地選擇其它功能和參數
?這縮短了學習和重新學習使用儀器所需的時間
?其感觀與上*流行的TDS3000示波器完全相同
?標配ARBEXPRESSTM 軟件，可以輕松生成波形
?通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形
?或使用標準函數、公式編輯器和波形數學計算運算定義波形

應用領域：
?電子測試和設計
?傳感器仿真
?功能測試
?教育和培訓

產品特點：
?10 MHz、25 MHz、50 MHz、100 MHz 或240 MHz 正弦波形
?14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
?高達20 Vp-p 的幅度，50 Ω負荷
?5.6 英寸彩色TFT LCD 顯示器，使您對設置和波形樹立全部信心
?多語言和直觀操作，節約設置時間
?脈沖波形邊沿時間可變
?AM, FM, PM, FSK, PWM
?掃頻和突發
?雙通道型號，節約成本和工作臺空間
?前面板上的USB 連接器，把波形存儲到存儲設備上
?USB、GPIB 和LAN

?LabVIEW 和LabWindows/IVI-C 驅動程序

	AFG3011C	AFG3021C AFG3022C	AFG3051C AFG3052C	AFG3101C AFG3102C	AFG3251C AFG3252C
通道數量	1	1 / 2	1 / 2	1 / 2	1 / 2
波形	正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數增長和衰減, 高斯,洛侖茲, 半正弦, 直流, 噪聲
正弦波	1 μHz 至 10 MHz	1 μHz 至 25 MHz	1 μHz 至 50 MHz	1 μHz 至 100 MHz	1 μHz 至 240 MHz
突發模式下的正弦波	1 μHz 至 5 MHz	1 μHz 至 12.5 MHz	1 μHz 至 25 MHz	1 μHz 至 50 MHz	1 μHz 至 120 MHz
有效*大頻率輸出	10 MHz	25 MHz	50 MHz	100 MHz	240 MHz
THD	<0.2% (10 Hz – 20 kHz, 1 Vp-p)
殘余時鐘噪聲	-63 dBm	-63 dBm	-63 dBm	-57 dBm	-57 dBm
方波	1 μHz 至 5 MHz	1 μHz 至 25 MHz	1 μHz 至 40 MHz	1 μHz 至 50 MHz	1 μHz 至 120 MHz
上升時間/ 下降時間	≤50 ns	≤9 ns	≤7 ns	≤5 ns	≤2.5 ns
抖動(RMS), 典型值	500 ps	500 ps	300 ps	200 ps	100 ps
鋸齒波	1 μHz 至 100 kHz	1 μHz 至 500 kHz	1 μHz 至 800 kHz	1 μHz 至 1 MHz	1 μHz 至 2.4 MHz
線性度, 典型值	峰值輸出 ≤ 0.2%	峰值輸出 ≤ 0.1%	峰值輸出 ≤ 0.1%	峰值輸出 ≤ 0.15%	峰值輸出 ≤ 0.2%
對稱性	0.0% 至 100.0%
脈沖波	1 mHz 至 5 MHz	1 mHz 至 25 MHz	1 mHz 至 40 MHz	1 mHz 至 50 MHz	1 mHz 至 120 MHz
脈寬	80.00 ns 至 999.99 s	16.00 ns 至 999.99 s	12 ns 至 999.99 s	8.00 ns 至 999.99 s	4.00 ns 至 999.99 s
脈沖周期	0.001%至99.999% ((適用脈寬限制))
邊沿跳變時間	50 ns 至 625 s	9 ns 至 625 s	7 ns 至 625 s	5 ns 至 625 s	2.5 ns 至 625 s
過沖, 典型值	<5%
抖動(RMS, 典型值)	500 ps	500 ps	300 ps	200 ps	100 ps
其他波形	1 μHz 至 100 kHz	1 μHz 至 500 kHz	1 μHz 至 800 kHz	1 μHz 至 1 MHz	1 μHz 至 2.4 MHz
噪聲帶寬 (-3 dB)	10 MHz	25 MHz	50 MHz	100 MHz	240 MHz
噪聲類型	白高斯
DC (至50 Ω)	-10 V 至 +10 V	-5 V 至 +5 V	–5 V 至 +5 V	-5 V 至 +5 V	-2.5 V 至 +2.5 V
任意波形	1 mHz 至 5 MHz	1 mHz 至 12.5 MHz	1 mHz 至 25 MHz	1 mHz 至 50 MHz	1 mHz 至 120 MHz
突發模式下的任意波形	1 mHz 至 2.5 MHz	1 mHz 至 6.25 MHz	1 mHz 至 12.5 MHz	1 mHz 至 25 MHz	1 mHz 至 60 MHz
有效模擬帶寬(-3 dB)	8 MHz	70 MHz		100 MHz	225 MHz
非易失性存儲器	4個波形
垂直分辨率	14 位元
上升時間/ 下降時間	≤80 ns	≤14 ns	≤10 ns	≤8 ns	≤3 ns
抖動 (RMS，典型值)	4 ns	4 ns	1 ns ；4 ns	1 ns；4 ns	500 ps ； 4 ns
分辨率	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
單位	Vp-p, VRMS, dBm (僅正弦波)和伏特(高/ 低設置)
輸出阻抗	50 Ω
負載阻抗設置	可以選擇: 50Ω, 1Ω - 10.0 kΩ, 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)
隔離度	*大42 Vpk 到接地
短路保護	與浮動接地相比，信號輸出可以有效防止*短路
外部電壓保護	為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-xx
DC 偏置, 50 歐姆負荷	±(10 Vpk – 幅度pp/2)	±(5 Vpk – 幅度pp/2)	±(5 Vpk – 幅度pp/2)	±5 Vpk DC	±2.5 Vpk DC
DC 偏置, 開路	±(20 Vpk – 幅度pp/2)	±(10 Vpk – 幅度pp/2)	±(10 Vpk – 幅度pp/2)	±10 Vpk DC	±5 Vpk DC
分辨率	1 mV

選項 A0	北美電源插頭	選項 L0	英語 (071-1631-xx)
選項 A1	歐洲通用電源插頭	選項 L1	法語 (071-1632-xx)
選項 A2	英國電源插頭	選項 L2	意大利語 (071-1669-xx)
選項 A3	澳大利亞電源插頭	選項 L3	德語 (071-1633-xx)
選項 A5	瑞士電源插頭	選項 L4	西班牙語 (071-1670-xx)
選項 A6	日本電源插頭	選項 L5	日語 (071-1634-xx)
選項 A10	中國電源插頭	選項 L6	葡萄牙語 (071-3042-xx)
選項 A11	印度電源插頭	選項 L7	簡體中文 (071-1635-xx)
選項 A12	巴西電源插頭	選項 L8	繁體中文 (071-1636-xx)
選項 A99	不帶電源線或AC 適配器	選項 L9	韓語 (071-1637-xx)
選項 C3	三年校準服務	選項 L10	俄語 (071-1638-xx)
選項 C5	五年校準服務	選項 L99	不帶手冊
選項 D1	校準數據報告	013-0345-xx	熔絲適配器, BNC-P 至 BNC-R
選項 D3	三年校準數據報告(要求選項C3)	159-0454-xx	保險絲套件, 3 根，0.125 A.
選項 D5	五年校準數據報告(要求選項C5)	012-0482-xx	BNC 屏蔽電纜，3 英尺
選項 R5	五年維修服務	012-1256-xx	BNC 屏蔽電纜，9英尺
選項 R5DW	五年維修服務	012-0991-xx	GPIB 電纜，雙重屏蔽
RM3100	機架安裝套件	011-0049-02	50Ω BNC 端接器
