德國SCHLODER　CDG 7000射頻傳導騷擾抗擾度一體化測試系統

型號：CDG 7000射頻傳導騷擾抗擾度一體化測試系統

品牌：德國SCHLODER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國SCHLODER

2026年， CDG 7000系列將推出CDG 7000-200，該型號配備200瓦射頻放大器及配套附件。 2023年，與瑞士Haefely AG公司在EMC產品市場建立合作伙伴關系。分銷Haefely公司的多功能設備，例如AXOS 5和AXO...[查看更多]

瀏覽過此產品的用戶最終購買了

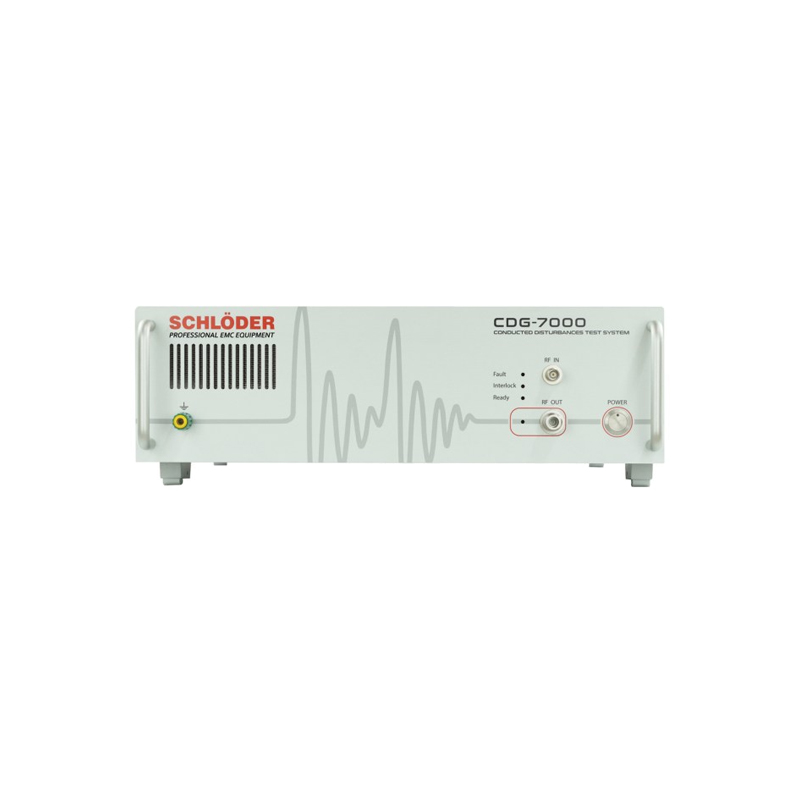

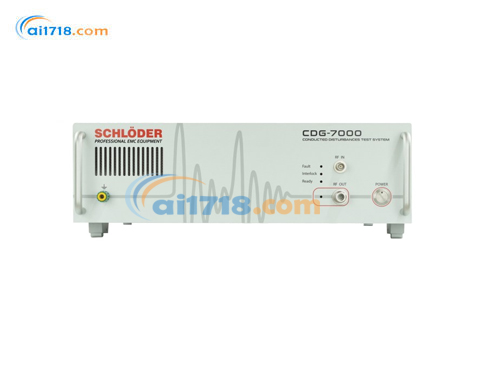

德國 SCHLODER CDG 7000 射頻傳導騷擾抗擾度一體化測試系統，內置射頻信號源、射頻功率放大器、三通道射頻電壓表與定向耦合器，擁有 25W、75W、200W 多種功率版本，可完成射頻場感應傳導抗擾、磁場及 BCI 大電流注入測試。設備頻率覆蓋 9kHz?1.2GHz，支持調幅、脈沖調制與 SCPI 指令，搭載 USB、LAN 接口，選配 GPIB，配套 HELIA7 測試軟件，可監測夾具溫度與被測設備狀態，滿足 IEC/EN 61000?4?6、ISO 11452?4、MIL?STD?461 標準，適用于車載、*、療電子整機 EMC 抗擾度檢測與自動報告生成。

德國SCHLODER CDG 7000射頻傳導騷擾抗擾度一體化測試系統產品概述
本測試發生器滿足各類抗擾度標準，可完成高頻場感應傳導干擾以及磁場相關測試，包含 BCI 大電流注入測試（ISO?11452?4）。
市面上為數不多的一體化 IEC?61000?4?6 測試系統，內部集成射頻信號發生器、射頻功率放大器、3 通道射頻電壓表以及定向耦合器，具備高性價比。

德國SCHLODER CDG 7000射頻傳導騷擾抗擾度一體化測試系統產品特點
- 配套 HELIA?7?Basic 應用軟件，支持完整報告生成功能與被測設備監控（BCI 測試需使用 HELIA?7?BCI 版本軟件）
- 通過第二路發生器輸出口，可簡易外接外部放大器實現功能擴展
- 支持 SCPI 指令集，可便捷集成至用戶自有軟件系統
- 接口：USB、LAN；GPIB 為可選配置
- 溫度測量輸入接口：可用于監控、顯示 BCI 鉗位夾具溫度；同時配備外部脈沖調制輸入接口

應用場景
CDG7000 傳導騷擾測試系統，面向 EMC 實驗室開展射頻場感應傳導抗擾、磁場及 BCI 大電流注入測試。適配療、車載、*等產品，滿足 IEC/EN?61000?4?6、ISO?11452?4、MIL?STD?461 等標準。內置信號源、功放與測量單元，搭配各類耦合網絡，可對線纜、線束直接注入干擾，完成整機級抗擾驗證，支持軟件自動測試與報告輸出。

德國SCHLODER CDG 7000射頻傳導騷擾抗擾度一體化測試系統技術參數

技術參數 Ⅰ
參數	25?W 版本	75?W 版本	200?W 版本
頻率范圍	100?kHz?400?MHz	100?kHz?400?MHz	搭配 CDG?7000?200?4 可擴展至 4?kHz?1?MHz
輸出功率	25?W	75?W	200?W
可用功率		50?W
幅頻平坦度	*大 ±1.5?dB	*大 ±1.5?dB	*大 ±1.5?dB
參考電平	1?mW / 0?dBm	1?mW / 0?dBm	1?mW / 0?dBm
輸入接口 / 阻抗	50?Ω（SMA）	50?Ω（SMA）	50?Ω（SMA）
輸出接口 / 阻抗	50?Ω（N 型）	50?Ω（N 型）	50?Ω（N 型）
輸入駐波比 VSWR	*大 1.5:1	*大 1.5:1	*大 1.5:1
諧波抑制	≤?75?dBc（10?W 工況）	≤?75?dBc（10?W 工況）	＜20?dBc（100?W 工況）
雜散抑制	≤?75?dBc（10?W 工況）	≤?75?dBc（10?W 工況）
放大器工作頻率	10?kHz?500?MHz	100?kHz?500?MHz	10?kHz?400?MHz
定向耦合器耦合度	40?dB	40?dB	40?dB
CDG?7000 傳導騷擾測試系統
射頻發生器兩路可切換輸出口（同一時刻僅可使用一路），2×SMA 接口 ? 頻率范圍：9?kHz?1.2?GHz（實際可用下限 4?kHz） ? 頻率分辨率：1?Hz ? 輸出電平范圍：0 ~ ?63?dBm ? 輸出電平分辨率：0.1?dB ? 諧波：＜30?dBc ? 雜散：＜45?dBc 內部調幅：0?100?%，分辨率 1?% 外部調幅：0?100?%，大 1?V 對應 100?%，BNC 插座內部脈沖調制：5?95?%，分辨率 1?% 外部脈沖調制*：直流～1?MHz，3.3/5?V CMOS/TTL 電平，BNC 插座
低頻發生器（調制源） ? 接口：BNC 插座 ? 頻率范圍：1?Hz?100?kHz ? 頻率分辨率：0.1?Hz ? 信號類型：正弦波 / 方波 / 三角波 ? 輸出幅值：0~1?V
射頻電壓表（測試電平） ? 接口：BNC 插座 ? 頻率范圍：9?kHz?1.2?GHz（實際可用下限 4?kHz） ? 測量量程：?40 ~ +30?dBm
射頻電壓表 2+3（正向 / 反向功率） ? 接口：2×SMA ? 頻率范圍：9?kHz?1.2?GHz（實際可用下限 4?kHz） ? 測量量程：?40 ~ +33?dBm，搭配定向耦合器（典型耦合度 40?dB）
技術參數 Ⅱ
模塊	說明
被測設備監控輸入（EUT?MONITOR INPUT）	?
射頻電壓表 2+3（正向 / 反向功率）	?
數字輸入輸出 DIGITAL I/OS	4 位數字輸出，5?V CMOS/TTL；4 位數字輸入，5?V CMOS/TTL
互鎖 INTERLOCK	電阻 R＜1?kΩ 時閉合
通用參數 ? 工作溫度：0?40?℃ ? 機箱：19 英寸臺式機箱（84TE；3HE） ? 重量：約 11?kg ? 外形尺寸（寬 × 高 × 深）：約 450?×?135?×?504?mm ? 交流供電：100?240?VAC，50/60?Hz
