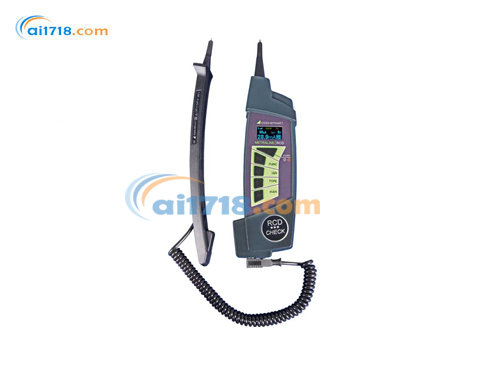

德國GMC-Instruments　METRALINE RCD CHECK RCD測試儀

型號：METRALINE RCD CHECK RCD測試儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments METRALINE RCD CHECK RCD測試儀，本產品可不觸發剩余電流動作斷路器（RCCB）的情況下測量接觸電壓，是一款外形小巧耐用，便于運輸和使用的儀器，備受用戶歡迎！現在熱賣中，如需購買，可通過ai1718.com熱線聯系我們!

METRALINE RCD CHECK RCD測試儀產品簡介:

在不觸發剩余電流斷路器（RCCB）的情況下測量接觸電壓：接觸電壓測量以額定剩余電流為基準，采用額定剩余電流值的 1/3 進行測試。

METRALINE RCD CHECK RCD測試儀應用測試:

采用額定剩余電流進行觸發測試，并測量觸發時間。

采用遞增式剩余電流對設備及剩余電流裝置（RCD）進行測試，包括觸發電流指示功能。
針對額定剩余電流IΔN=10、30、100、300 和 500mA 的剩余電流裝置（RCD）進行測試。

采用以下電流值對剩余電流裝置（RCD）進行測試：
1/2·IΔN、1·IΔN·2IΔN
6 倍額定電流（對于額定電流≤100mA 的設備，為 5 倍額定剩余電流IΔN）

采用半波（脈動直流）對剩余電流裝置（RCD）進行測試，以確定觸發時間和觸發電流。

特殊類型剩余電流裝置（RCD）測試
選擇性剩余電流裝置、AC 型剩余電流裝置、A 型剩余電流裝置

線路電壓與故障回路阻抗測量

接觸電壓（Touch voltage）
跳閘時間（Time to trip）
跳閘電流（Tripping current）

產品特點
數字顯示，帶背光彩色 OLED 顯示屏
用于測量點照明的 LED 燈
專利技術的測試探頭固定方式

結構緊湊且堅固耐用，適用于現場服務與實驗室場景

標準編號	標準名稱
IEC 61010-1/-031、DIN EN 61010-1/-031、VDE 0411-1/-031	測量、控制和實驗室用電氣設備安全要求第 1 部分：通用要求第 31 部分：電氣測量和測試用手持式探頭組件的安全要求
IEC 61557-1/-6、DIN EN 61557-1/-6、VDE 0413-1/-6	交流 1000V 及以下、直流 1500V 及以下低壓配電系統電氣安全 —— 測試、測量或監控保護措施用設備第 1 部分：通用要求第 6 部分：TT、TN 和 IT 系統中剩余電流裝置（RCD）的有效性（IEC 61557-6:2007）
IEC 61326-1、DIN EN 61326-1	測量、控制和實驗室用電氣設備 —— 電磁兼容性（EMC）要求 —— 第 1 部分：通用要求
DIN EN 60529、VDE 0470-1	外殼提供的防護等級（IP 代碼）

訂購信息

產品描述	類型	產品編號
剩余電流裝置（RCD）測試儀	METRALINE RCD-CHECK	M507B
寬范圍充電器（用于為可選配電池（如 Z507B）充電，可裝入 METRALINE ISO-RCD-Z CHECK 測試儀）輸入：100~240V 交流 ±10%；輸出：9V 直流，180mA （含適用于以下 / 地區的插頭適配器：歐盟（EU）、英國（UK）、美國（US）、澳大利亞（AU））	METRALINE CHECK 系列充電器	Z507A
4 節可充電 AAA 電池（適用于 METRALINE ISO-RCD-Z/CHECK 測試儀）	METRALINE CHECK 系列電池組	Z507B

產品描述

類型

產品編號

剩余電流裝置（RCD）測試儀

METRALINE RCD-CHECK

M507B

寬范圍充電器（用于為可選配電池（如 Z507B）充電，可裝入 METRALINE ISO-RCD-Z CHECK 測試儀）

輸入 *：100~240V 交流 ±10%；輸出：9V 直流，180mA

（含適用于以下* / 地區的插頭適配器：歐盟（EU）、英國（UK）、美國（US）、澳大利亞（AU））

METRALINE CHECK 系列充電器

Z507A

4 節可充電 AAA 電池（適用于 METRALINE ISO-RCD-Z/CHECK 測試儀）

METRALINE CHECK 系列電池組

Z507B

德國GMC-Instruments METRALINE RCD CHECK RCD測試儀-技術參數：

剩余電流裝置（RCD）—— 通用規格

額定剩余電流：10、30、100、300、500mA
額定剩余電流偏差：(-0/+0.1) IA；IΔ=IΔN、2×IΔN、5×IΔN
額定剩余電流波形：正弦波（交流，AC）、脈動直流（A 型，A）
剩余電流裝置（RCD）類型：標準型、選擇性（S 型）
剩余電流初始極性：0° 或 180°
電壓范圍：190~255V，頻率 45~65Hz

額定剩余電流IΔN（mA）	1/2IΔN		IΔN		2×IΔN		5×IΔN		I
	交流（AC）	A 型（A）	交流（AC）	A 型（A）	交流（AC）	A 型（A）	交流（AC）	A 型（A）	交流（AC）	A 型（A）
10	5	3.5	10	20	20	40	50	100	??
30	15	10.5	30	42	60	84	150	212	??
100	50	35	100	141	200	282	500	-	??
300	150	105	300	424	-	-	-	-	??
500	250	175

依據 EN 61557-6 標準，接觸電壓限值為 25V 時，額定測量范圍：3.0~49.0V
標準型剩余電流斷路器（依據 EN 61557-6 標準，測量范圍）

測試儀產生的剩余電流（20ms 時的真有效值，TRMS）

接觸電壓UC與Uci

依據 EN 61557-6 標準，接觸電壓限值為 50V 時，額定測量范圍：3.0~99.0V

故障回路阻抗RL

依據 EN 61557-3 標準，額定測量范圍：27Ω~2000Ω

測量范圍分辨率	固有不確定度	測量不確定度
0~2000Ω，分辨率 1Ω	(5% 讀數 + 3 個數字 + 0.05V/IΔN)	(5% 讀數 + 5 個數字 + 0.05V/IΔN)

測量電流：≤1/2IΔN

當額定剩余電流設置為IΔN≥30mA 時，故障回路阻抗測量結果將在顯示屏上顯示。

觸發時間（TIME）

測量范圍	分辨率	固有不確定度	測量不確定度
0~300ms（1/2IΔN、IΔN）	1ms	±3ms	±4ms
0~150ms（2×IΔN）	1ms	±3ms	±4ms
0~40ms（5×IΔN）	1ms	±3ms

選擇性剩余電流斷路器（依據 EN 61557-6 標準，測量范圍）

測量范圍	分辨率	固有不確定度	測量不確定度
0~500ms（1/2IΔN、IΔN）	1ms	±3ms	±4ms
0~200ms（2×IΔN）	1ms	±3ms	±4ms
0~150ms（5×IΔN）	1ms	±3ms

觸發電流（I）
（依據 EN 61557-6 標準，測量范圍）

剩余電流裝置（RCD）類型	測量范圍	分辨率	固有不確定度	測量不確定度
AC 型	0.4~1.1IΔN	0.1mA	±0.08IΔN	±0.1IΔN
A 型	0.4~1.5IΔN	0.1mA	±0.08IΔN	±0.1IΔN

交流電壓（頻率范圍：45~65Hz）

測量范圍	分辨率	固有不確定度	測量不確定度
190~255V	0.1V	±（2% 讀數 + 2 個數字）	±（3% 讀數 + 3 個數字）

說明
a) 對于交流量，測量的是真有效值（TRMS）電壓值。

b) 此處規定的測量不確定度僅在以下條件下有效：測量期間線路電壓穩定、接地系統無干擾電壓、無相鄰系統電位造成的影響、被測電路無泄漏電流。

c) “rdg.” 表示讀數（即測量值），“D” 表示數字（即*低有效位的小數位數）。

工作條件

工作條件	參數
工作溫度	0~40℃
相對濕度	*大 85%，不允許結露
設備放置位置	任意位置

存儲條件

存儲條件	參數
溫度	-10~+70℃
相對濕度	-10~+40℃時，大 90%；+40~+70℃時，大 80%
設備放置位置	任意位置

電源供應

電源參數	詳情
電池	4 節 AAA（LR03）電池，1.5V 堿性電池或 1.2V 鎳氫（NiMH）電池（容量至少 750mAh）
測量次數	使用 800mAh 電池時，約可進行 3000 次測量

電氣安全

安全參數	詳情
測量類別	測試探頭安裝安全蓋時：CAT III 300V；測試探頭未安裝安全蓋時：CAT II 300V
污染等級	2 級
防護等級	II 類
熔斷器	西霸（SIBA）陶瓷熔斷器，規格 6.3mm×32mm，型號 F1A/600V，分?jǐn)嗄芰?600V 時 50kA

機械設計

機械參數	詳情
顯示屏	OLED 彩色圖形顯示屏
防護等級	外殼防護等級：IP43
尺寸	約 260×70×40mm
重量	含電池約 0.36kg

供貨范圍
1 臺測試儀（含移動式測試探頭）及 4 節 AAA 電池
1 個便攜袋
1 份簡易操作說明書
1 張含多語言操作說明書的 CD-ROM
1 份出廠校準證書

參考條件

參考條件	參數
溫度	23±2℃
相對濕度	40%~60%
設備放置位置	任意位置

電磁兼容性（EMC）

干擾發射：符合 EN 61326-1:2006 B 類標準

抗干擾性：符合 EN 61326-1:2006 標準

METRALINE RCD CHECK RCD測試儀文檔
