包括其b2高壓事業部在內的b2 electronic GmbH有限公司是一個在國際上開展業務活動的公司，開發、制造和銷售適合于實際應用的便于電纜檢測、電纜診斷和現場油檢測的高壓設備。 在現場檢測工程中的幾十年的開發經驗，對能源供應商需求的深入理解以及持續改善的意愿確保公司有持續...[查看更多]

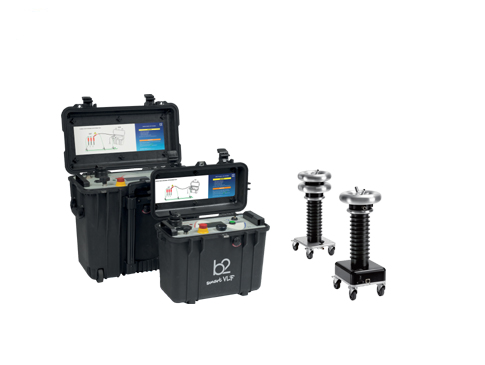

HVA45TD超低頻電纜測試系統簡介：
?HVA45TD是用于測試中低壓電纜的真正緊湊便攜的超低頻測試系統。
?HVA45TD可應用于10kv以下電纜的耐壓，35kv以下介質損耗、局部放電等項目的測試。
?HVA45TD自身集成介質損耗診斷系統，具有電纜耐壓測試、外護套測試、外護套故障定位、直流測試、介質損耗測試等多種測試功能。
?同時HVA45TD是上*輕的，集耐壓和介質損耗測試為一體的，峰值電壓可達到45kv的電纜測試儀。
為什么應用超低頻進行電纜測試?
根據GB50150-2016規定，對于額定電壓U0/U為18/30kV及以下電纜，可以用有效值為3U0的0.1Hz（超低頻）電壓施加15min來進行交流耐壓試驗，同時超低頻設備具有體積小、能耗低、便攜等特點。
HVA45TD超低頻電纜測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
HVA45TD超低頻電纜測試系統特點：
?滿足標準
相比同類儀器，HVA45TD滿足GB50150-2016，可以完全按照*標準對45kv內的電纜進行耐壓測試
?一機多用
HVA45TD自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊。可進行電纜交直流耐壓測試、外護套測試及故障定位等多種測試
?電壓可升級
可根據用戶需要提升峰值電壓至48kv，能夠滿足更高電壓電纜的測試要求
?強大的輸出
輸出電壓峰值可達45kV，有效值可達38KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達60mA，及大地減少電纜充電的等待時間
?無限制運行時間
HVA高壓系統的運行時間不受熱限制，可連續運行。而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時
?可視化軟件
與同類儀器相比，HV45TD所有的測試結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比
?DDD安全系統
HVA45TD具有兩個獨立的接地裝置（電子和機械放電），即使儀器運行時電源被意外切斷，也能使儀器放電，保證操作人員的安全
?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全
?運輸方便
HVA45TD在尺寸，重量（36 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸
?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果
?干性系統
HVA45TD內部無油填充部件，方便用戶日常的維護及運輸。
?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試
PDTD60-2/PDTD90-2局部放電和介質損耗測試系統簡介：
?B2hv的中高壓電纜局放診斷系統能夠*定位電纜及其連接（接頭和終端）中的局放故障點并測出該故障點的局放值，由此可提前檢測到由機械損壞或安裝不當引起的故障。
| 輸入電壓 | 100 – 240 V, 50/60 Hz, 400 VA |
| 輸出電壓 |
正弦波： 0 – 45 kV peak, 32 kV rms DC： ± 0 – 45 kV 方波： 0 - 45 kV 精度： ± 1% 分辨率： 0.1 kV |
| 輸出電流 | 0 – 60 mA (分辨率 1 μA) | 精度：±1% |
| 輸出頻率 | 0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率 |
| Tan Delta精度：分辨率負載 > 10 nF |
± 1 x 10 -4 ；1 x 10 -6 Leakage Guard® — 檢測和補償泄漏電流 |
| 阻抗范圍 | 0.1 MΩ…5 GΩ |
| 輸出負載 | 1.0 μF @ 0.1 Hz @ 32kV rms |
| 絕緣護套檢測 |
z*大電壓： 10 kV 動作電流： 0.1 mA – 5.0 mA |
| 絕緣護套缺陷定位 |
*大電壓： 10 kV 脈沖/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s |
| 輸出模式 |
AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), Burn-/Fault Condition或者 Fault Trip Mode, 絕緣護套檢測 |
| 安全性 | 50 Hz 12 kV 回授保護 / 雙放電設備 (內部) |
| 內存 | 保存50個檢測記錄 | USB幾乎沒有限制 |
| 測量 | 電壓和電流 (True rms 和／或 peak), 容抗，電阻，時間 |
| HV電纜 | 5 m帶夾線鉗 |
| 軟件 | “b2 Control Center” (包括在內) |
| 計算機接口 |
Bluetooth 標準 USB 標準 |
| 尺寸 | 長 500 x 寬 305 x 高 457 mm (Peli Case) |
| 重量 | 36 kg |
| 環境條件 |
存放：-25°C 到 + 70°C 運行：-20°C 到 + 55°C |
| 濕度： | 5-85% 無凝結 |
局部放電診斷 (PD)
PDTD60-2
PDTD90-2
輸入電壓
110 - 240V AC, 50/60Hz
110 - 240V AC, 50/60Hz
工作電壓
正弦波
頻率
1 - 44 kV rms / 62 kV peak
0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
1 - 64 kV rms / 90 kV peak
0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高壓耦合電容器
電容
尺寸/重量
~ 1 nF
L 330 x W 280 x H 730 mm / 20.7kg
~ 1 nF
L 330 x W 280 x H 870 mm / 24.7 kg
高壓濾波器
電容
尺寸/重量
~ 1 nF
L 300 x W 280 x H 720 mm / 19.9 kg
~ 1 nF
L 300 x W 280 x H 720 mm / 19.9 kg
過濾
數字 & 模擬
速度范圍（v / 2）
10 - 150 m/μs
測試范圍
100 km
PD背景級別
< 10 pC
PD定位精度
1%
PD分辨率
0.1 pC | 0.1 m
采樣率
125 MHz (Version 2 - 200 MHz）
輸入阻抗
10 kΩ / 50 pF
帶寬
100 MHz | Analog Filter
信號放大
0 - 52 dB (1 channel)
0 - 72 dB (2 channel)
環境條件
存儲
運行
-20°C to + 65°C
- 5°C to + 45°C
介質損耗診斷系統 (TD)
操作電壓
正弦
頻率
測試范圍
1 – 44 kV rms / 62kV peak
0.1 Hz - 0.01 to 0.1 Hz 1
0.1 Hz - 0.01 to 0.1 Hz 1
1 – 64 kV rms / 90 kV peak
0.1 x 10 -3 - 999 x 10 -3
0.1 x 10 -3 - 999 x 10 -3
介質損耗測試
分辨率
精度
1 x 10 -6
± 1 x 10 -4
1 x 10 -6
± 1 x 10 -4
電壓測試
分辨率
精度
0.1 kV rms
0.50%
0.1 kV rms
0.50%
電流測試
分辨率
精度
1μA rms
0.50%
1μA rms
0.50%
負載范圍 標準
500 pF to 10 μF
500 pF to 10 μF
重量和尺寸
并入PD耦合電容器
并入PD耦合電容器
控制和診斷軟件b2Suite®
特征
? 0,1 Hz PD和TD同時診斷
? PD診斷的自動或手動模式
? 指導診斷流程
? 綜合數據庫
控制
b2 VLF主機控制，PD和TD診斷
測量
電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等...
系統要求
MS Windows 7 / 8, 64 Bit 操作系統
標配
單位（兩部分），校準證書，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊，數據庫
其他可選
電腦，VLF（0.1 Hz）主機（電壓源）
