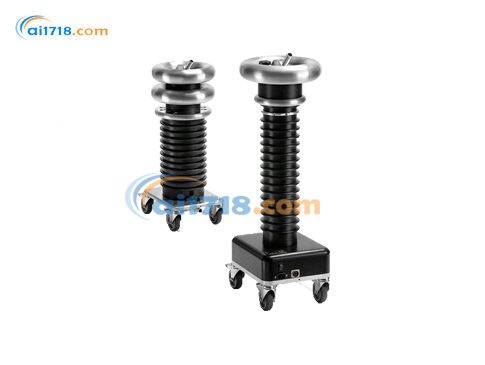

奧地利B2　PD120-2/PDTD120-2局部放電診斷系統

型號：PD120-2/PDTD120-2局部放電診斷系統

品牌：奧地利B2

行業應用：軌道交通、電網、電廠[更多]

產品用途：配合超低頻電壓主機HVA60/90/94進行電纜的介損與局放測試[更多]

租賃價格：80000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利B2

包括其b2高壓事業部在內的b2 electronic GmbH有限公司是一個在國際上開展業務活動的公司，開發、制造和銷售適合于實際應用的便于電纜檢測、電纜診斷和現場油檢測的高壓設備。在現場檢測工程中的幾十年的開發經驗，對能源供應商需求的深入理解以及持續改善的意愿確保公司有持續...[查看更多]

符合標準

瀏覽過此產品的用戶最終購買了

奧地利B2 PD120-2/PDTD120-2局部放電診斷系統由愛儀器儀表網代理，PD120-2 和 PDTD120-2 系統為各類中壓電纜診斷提供了便攜式解決方案。PDTD120-2 設備集成了局部放電（PD）和介損角正切（TD）診斷單元，而 PD120-2 已內置局部放電診斷功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PD120-2/PDTD120-2局部放電診斷系統簡介：

中高壓電纜診斷能夠提前發現潛在問題，從而在電纜運行失效前開展預防性維護。PD120-2 和 PDTD120-2 系統為各類中壓電纜診斷提供了便攜式解決方案。PDTD120-2 設備集成了局部放電（PD）和介損角正切（TD）診斷單元，而 PD120-2 已內置局部放電診斷功能，可擴展添加介損角正切診斷單元。兩款系統均專為配合 HVA 超低頻（VLF）測試裝置使用而設計。
完整系統
與 HVA 測試裝置搭配使用，可構成一套功能完備、高性價比的電纜測試與診斷系統，*高適用電壓達 120 kV。
局部放電定位
可對電纜中的局部放電故障進行*、靈敏的實時定位，定位精度達 1%，分辨率為 0.1 pC（皮庫侖）和 0.1 m（米）。
應用場景
通過便攜式診斷系統，對長度可達 100 km（千米）的各類中壓電纜進行局部放電（PD）和介損角正切（TD）* 診斷。
強大軟件
b2 Suite 軟件全程引導電纜測試與診斷流程，內置自動化局部放電算法及帶相關限值的測試標準序列。
全面診斷
能夠在恒定頻率下對不同長度的電纜進行測量，這是電網內局部放電（PD）和介損角正切（TD）* 測試結果對比的前提條件。
合規性
測試設置和校準符合 IEC 60270 標準。此外，介損角正切（TD）* 測試符合 IEEE 400.2 標準。

工作電壓（正弦波）	*大 120 kV 峰值，85 kV 有效值
電容
- 高壓耦合電容器	≈ 1 nF（納法）
- 高壓濾波器	≈ 1 nF（納法）
采樣率	*高 250 MS/s（兆樣本 / 秒）
介損角正切分辨率 / 精度 *	1×10?? / ±1×10??

PD120-2/PDTD120-2局部放電診斷系統簡介產品優勢
緊湊便攜
我們的局部放電（PD）和介損角正切（TD）系統專為*大化便攜性和現場使用而設計，適用于多種應用場景（如海上作業）。
真正模塊化
所有 HVA 測試裝置均可在后期通過添加局部放電（PD）、介損角正切（TD）或 PDTD 系列產品，輕松擴展為完整的診斷系統，降低初始投資成本。
自動模式
b2 Suite 軟件提供手動模式、增量模式（菜單通俗易懂）以及全自動測量模式，可減少操作工作量。
同步局部放電與介損角正切測量（僅適用于 PDTD120-2，需 b2 Suite v2 或更高版本）
并行進行局部放電（PD）和介損角正切（TD）診斷，大幅節省時間并避免電纜預處理。
測量設置快速簡便
局部放電的相位分辨顯示及全面報告生成
通過濾波實現高噪聲抑制
測量數據的實時評估
* 僅適用于 PDTD 系統

訂購信息

產品名稱	-	-	產品編號
PD120-2 局部放電診斷系統	-	-	SH5035
PDTD120-2 局部放電與介損角正切診斷系統	-	-	SH5034
標配附件	PD120-2	PDTD120-2	產品編號
120 kV PD120-2 耦合電容器	1 臺	-	GH5740
120 kV PDTD120-2 耦合電容器	-	1 臺	GH5741
120 kV PD120-2 濾波器	1 臺	1 臺	GH5742
PDC1 校準器（10 pC - 10 nC）	1 臺	1 臺	GH5728
PDTD 高壓測試線（DUT PD 100 kV 1.6 m MC14）	1 根	1 根	GH0551
兩部分式電暈球（*小安全距離 = 10 mm）	2 個	2 個	KMD0081
600 A MC14 紅色夾具	1 個	1 個	GH0580
45° 環形端子 MC 插座（B14AR-N）	1 個	1 個	KES0105
直形環形端子 MC 插座（B14AR-N）	1 個	1 個	KES0209
帶 M8 蝶形螺釘?shù)?G 型夾具（6-16 mm2，Dehn 品牌）	1 個	1 個	KES0274
16 mm2 0.5 m 扁平接地線（MC14/MC14 接口）	1 根	1 根	GH0830
16 mm2 2 m 扁平接地線（MC14/M8 接口）	1 根	1 根	GH0690
16 mm2 5 m 扁平接地線（M6 / 夾具接口）	1 根	1 根	GH1009
16 mm2 5 m 扁平接地線（MC14 / 夾具接口）	1 根	1 根	GH1010
3.9 kΩ MC14 局部放電阻抗（公頭 - 母頭）	2 個	2 個	GH0581
10 m PD CC USB 電纜	1 根	1 根	GH0586
3 m USB 光纖轉換器（USB-FOC-RS232）	1 個	1 個	GH0624
50 m 藍牙 USB 適配器	-	1 個	KDG0013
可充電電池充電器（國別專用）	-	1 個	**
1.2 V/10 Ah D 型鎳氫可充電電池（2 節裝）	-	1 套	KEB0006
1.5 V/18600 mAh D 型電池	-	2 節	M0022
含 b2 Suite v1.8 及對應 PDTD 文檔的 USB 閃存盤	1 個	1 個	GZD5004
PD/TD 系列多語言安全說明書	1 份	1 份	DHV1441
b2 Suite v1.8 完整授權（基礎版 + 局部放電 + 介損角正切診斷）	2 份	2 份	GS0003
帶輪耦合電容器運輸箱（1178×718×427 mm）	1 個	1 個	VKR0035
帶輪濾波器運輸箱（1178×718×427 mm）	1 個	1 個	VKR0041
帶 C13 接口的國別專用電源線	1 根	1 根	XKEK0001

PD120-2/PDTD120-2局部放電診斷系統規格

基本特性

工作電壓	1 ... 120 kV 峰值	1 ... 85 kV 有效值
工作電壓波形	正弦波	-
工作頻率范圍	0.01 Hz ... 0.1 Hz（步長 0.01 Hz）	默認：0.1 Hz（自動頻率）

高壓測試

測試類型	同步局部放電（PD）和介損角正切（TD）測試（僅適用于 PDTD 系統）
局部放電測試	-
介損角正切測試	僅適用于 PDTD 系統

局部放電定位

傳播速度范圍（v/2）	10 ... 150 m/μs（米 / 微秒）	32.8 ... 492 ft/μs（英尺 / 微秒）
測量范圍	0.1 m ... 100 km（米... 千米）	3.94 in ... 62.13 mi（英寸... 英里）
局部放電背景水平	< 10 pC（皮庫侖）	-
局部放電定位精度	電纜長度的 1%	-
局部放電分辨率	0.1 pC（皮庫侖）和 0.1 m（米）	0.33 ft（英尺）
局部放電測量范圍	0.1 pC ... 100 nC（皮庫侖... 納庫侖）	-
采樣率	*高 250 MS/s（兆樣本 / 秒）	-
帶寬	100 MHz（兆赫茲）	-
濾波	模擬：100 MHz（兆赫茲）數字：軟件中可自定義可選附加低通濾波器	-

介損角正切測量（僅適用于 PDTD 系統）

電壓測量（交流）	-	-
*大值	137 kV 峰值	96 kV 有效值
分辨率	-	0.1 kV 有效值
精度	-	讀數的 ±0.5% 或分辨率
電流測量（交流）	-	-
*大值	100 mA 峰值	70 mA 有效值
分辨率	-	1/10/100 μA 有效值（微安）
精度	-	讀數的 ±0.5% 或分辨率
介損角正切	負載 10 nF ... 10 μF（納法... 微法）	-
-	介損角正切范圍：0.1 ... 999×10?3	-
-	分辨率（單次）：0.1×10?3 /（平均值）：0.01×10?3	-
-	精度：±0.1×10?3	-
-	負載 0.5 nF ... 10 nF（納法... 微法）	-
-	介損角正切范圍：0.1 ... 999×10?3	-
-	分辨率（單次）：0.1×10?3 /（平均值）：0.01×10?3	-
-	精度：±0.3×10?3	-

介損角正切測量（續）

電阻	范圍：0.1 MΩ ... 5 GΩ（兆歐... 吉?dú)W）
分辨率	0.1/1/10/100 MΩ（兆歐）
精度	典型值 10%
電容	范圍：0 ... 20 μF（微法）
分辨率	0.01/0.1/1 nF（納法）和 0.01/0.1 μF（微法）
精度	典型值 20%

其他特性

交流電源	110 ... 240 V（伏特），50/60 Hz（赫茲），*大功耗 240 VA（伏安）
電池供電	局部放電（PD）：內置 6 V（伏特）、42 Wh（瓦時）電池，滿負載續航：4 小時 介損角正切（TD）：D 型可更換電池，滿負載續航：2 個測試周
數據傳輸	USB B 型接口
測量控制	b2 Suite v1.8（標配）或 b2 Suite v2（可選）
環境條件	工作溫度范圍：-5 ... +45 °C（攝氏度）/ 23 ... 113 °F（華氏度）存儲溫度范圍：-20 ... +65 °C（攝氏度）/-4 ... 149 °F（華氏度）
尺寸（長 × 寬 × 高）	耦合電容器：330 mm×280 mm×870 mm（毫米）/ 13 in×11 in×34.25 in（英寸）高壓濾波器：300 mm×280 mm×720 mm（毫米）/ 11.8 in×11 in×28.3 in（英寸）
重量	耦合電容器：24.7 kg（千克）/ 54.45 lbs（磅）高壓濾波器：34.0 kg（千克）/ 75.0 lbs（磅）
