奧地利B2　PDTD200-2局部放電診斷系統

型號：PDTD200-2局部放電診斷系統

品牌：奧地利B2

行業應用：軌道交通、電網、電廠[更多]

產品用途：配合超低頻電壓主機HVA60/90/94進行電纜的介損與局放測試[更多]

租賃價格：80000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利B2

包括其b2高壓事業部在內的b2 electronic GmbH有限公司是一個在國際上開展業務活動的公司，開發、制造和銷售適合于實際應用的便于電纜檢測、電纜診斷和現場油檢測的高壓設備。在現場檢測工程中的幾十年的開發經驗，對能源供應商需求的深入理解以及持續改善的意愿確保公司有持續...[查看更多]

符合標準

瀏覽過此產品的用戶最終購買了

奧地利B2 PDTD200-2局部放電診斷系統由愛儀器儀表網代理，PDTD200-2 系統提供了一種便攜式解決方案，適用于各類中壓電纜的診斷，因其同時包含局部放電（PD）和介質損耗角正切（TD）診斷單元。該系統專為配合 HVA 超低頻（VLF）測試裝置使用而設計。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PDTD200-2局部放電診斷系統簡介：

中高壓電纜診斷能夠及早發現潛在問題，從而在電纜運行中發生故障前開展預防性維護。PDTD200-2 系統提供了一種便攜式解決方案，適用于各類中壓電纜的診斷，因其同時包含局部放電（PD）和介質損耗角正切（TD）診斷單元。該系統專為配合 HVA 超低頻（VLF）測試裝置使用而設計。
完整系統
與 HVA 測試裝置搭配使用，可構成一套功能完備、高性價比的電纜測試與診斷系統，*高適用電壓達 120 kV。
局部放電定位
可對電纜中的局部放電故障進行*、靈敏的實時定位，定位精度達 1%，分辨率為 0.1 pC（皮庫侖）和 0.1 m（米）。
應用場景
通過便攜式診斷系統，對長度可達 100 km（千米）的各類中壓電纜進行局部放電（PD）和介損角正切（TD）* 診斷。
強大軟件
b2 Suite 軟件全程引導電纜測試與診斷流程，內置自動化局部放電算法及帶相關限值的測試標準序列。
全面診斷
能夠在恒定頻率下對不同長度的電纜進行測量，這是電網內局部放電（PD）和介損角正切（TD）* 測試結果對比的前提條件。
合規性
測試設置和校準符合 IEC 60270 標準。此外，介損角正切（TD）* 測試符合 IEEE 400.2 標準。

工作電壓（正弦波）	*大 200 kV 峰值，141 kV 有效值
電容
- 高壓耦合電容器	≈ 0.75 nF（納法）
- 高壓濾波器	≈ 0.75 nF（納法）
采樣率	*高 250 MS/s（兆樣本 / 秒）
介損角正切分辨率 / 精度 *	1×10?? / ±1×10??

PDTD200-2局部放電診斷系統簡介產品優勢
緊湊便攜
我們的局部放電（PD）和介損角正切（TD）系統專為*大化便攜性和現場使用而設計，適用于多種應用場景（如海上作業）。
真正模塊化
所有 HVA 測試裝置均可在后期通過添加局部放電（PD）、介損角正切（TD）或 PDTD 系列產品，輕松擴展為完整的診斷系統，降低初始投資成本。
自動模式
b2 Suite 軟件提供手動模式、增量模式（菜單通俗易懂）以及全自動測量模式，可減少操作工作量。
同步局部放電與介損角正切測量（僅適用于 PDTD120-2，需 b2 Suite v2 或更高版本）
并行進行局部放電（PD）和介損角正切（TD）診斷，大幅節省時間并避免電纜預處理。
測量設置快速簡便
局部放電的相位分辨顯示及全面報告生成
通過濾波實現高噪聲抑制
測量數據的實時評估
* 僅適用于 PDTD 系統

訂購信息

1 個 GH5744
1 個 PDC1 校準器（10 pC - 10 nC）
1 根 GH5728 PDTD 鋁制柔性測試線（被測設備局部放電，0.6 - 1.6 m，MC14 接口）
1 根 GH0825 PDTD 鋁制柔性測試線（被測設備局部放電，4.5 - 10 m，MC14 接口）
1 個 GH0828 MC 插座（45° 環形端子，B14AR-N 型號）
1 個 KES0105 MC 插座（直形環形端子，B14AR-N 型號）
1 個 KES0209 MC 插座（B14AR-N 型號 - 縮短螺紋，長度 13 mm）
1 個 KES0283 G 型夾具（6-16 mm2，帶 M8 蝶形螺釘 - Dehn 品牌）
1 根 KES0274 接地線（16 mm2，0.5 m，扁平線，MC14/MC14 接口）
1 根 GH0830 接地線（16 mm2，1 m，扁平線，M6/M6 接口）
1 根 GH0838 接地線（16 mm2，5 m，扁平線，M6/M8 接口）
1 根 GH0839 接地線（16 mm2，5 m，扁平線，M6 / 夾具接口）
1 根 GH1009 HVA200 短路電纜（MC14 - M6 接口）
2 根 GH0837 電纜
1 個 GH0586 藍牙 USB 適配器（50 m）
1 個 KDG0013 可充電電池充電器（國別專用）
2 節 KEB0006 可充電鎳氫電池（D 型，1.2 V/10 Ah）
2 節 M0022 D 型電池（1.5 V/18600 mAh）
1 個 GZD5004 USB 閃存盤（含 b2 Suite v1.8 軟件及相應 PDTD 文檔）
1 份 DHV1441 b2 PD TD 系列安全說明書（多語言）
2 個 GS0003 b2 Suite v1.8 完整許可證（基礎版 + 局部放電 + 介質損耗角正切診斷功能）
1 根 XKEK0001 電源線（國別專用，帶 C13 連接器）

PDTD10200-2局部放電診斷系統規格

基本特性

工作電壓	1 ... 200 kV 峰值	1 ... 141 kV 有效值
工作電壓波形	正弦波	-
工作頻率范圍	0.01 Hz ... 0.1 Hz（步長 0.01 Hz）	默認：0.1 Hz（自動頻率）

高壓測試

測試類型	同步局部放電（PD）和介損角正切（TD）測試（僅適用于 PDTD 系統）
局部放電測試	-
介損角正切測試	僅適用于 PDTD 系統

局部放電定位

傳播速度范圍（v/2）	10 ... 150 m/μs（米 / 微秒）	32.8 ... 492 ft/μs（英尺 / 微秒）
測量范圍	0.1 m ... 100 km（米... 千米）	3.94 in ... 62.13 mi（英寸... 英里）
局部放電背景水平	< 10 pC（皮庫侖）	-
局部放電定位精度	電纜長度的 1%	-
局部放電分辨率	0.1 pC（皮庫侖）和 0.1 m（米）	0.33 ft（英尺）
局部放電測量范圍	0.1 pC ... 100 nC（皮庫侖... 納庫侖）	-
采樣率	*高 250 MS/s（兆樣本 / 秒）	-
帶寬	100 MHz（兆赫茲）	-
濾波	模擬：100 MHz（兆赫茲）數字：軟件中可自定義可選附加低通濾波器	-

介損角正切測量（僅適用于 PDTD 系統）

電壓測量（交流）	-	-
*大值	218 kV 峰值	152kV 有效值
分辨率	-	0.1 kV 有效值
精度	-	讀數的 ±0.5% 或分辨率
電流測量（交流）	-	-
*大值	150 mA 峰值	105 mA 有效值
分辨率	-	1/10/100 μA 有效值（微安）
精度	-	讀數的 ±0.5% 或分辨率
介損角正切	負載 10 nF ... 10 μF（納法... 微法）	-
-	介損角正切范圍：0.1 ... 999×10?3	-
-	分辨率（單次）：0.1×10?3 /（平均值）：0.01×10?3	-
-	精度：±0.1×10?3	-
-	負載 0.5 nF ... 10 nF（納法... 微法）	-
-	介損角正切范圍：0.1 ... 999×10?3	-
-	分辨率（單次）：0.1×10?3 /（平均值）：0.01×10?3	-
-	精度：±0.3×10?3	-

介損角正切測量（續）

電阻	范圍：0.1 MΩ ... 5 GΩ（兆歐... 吉歐）
分辨率	0.1/1/10/100 MΩ（兆歐）
精度	典型值 10%
電容	范圍：0 ... 20 μF（微法）
分辨率	0.01/0.1/1 nF（納法）和 0.01/0.1 μF（微法）
精度	典型值 20%

其他特性

交流電源	110 ... 240 V（伏特），50/60 Hz（赫茲），*大功耗 240 VA（伏安）
電池供電	局部放電（PD）：內置 6 V（伏特）、42 Wh（瓦時）電池，滿負載續航：4 小時介損角正切（TD）：D 型可更換電池，滿負載續航：2 個測試周
數據傳輸	USB B 型接口
測量控制	b2 Suite v1.8（標配）或 b2 Suite v2（可選）
環境條件	工作溫度范圍：-5 ... +45 °C（攝氏度）/ 23 ... 113 °F（華氏度）存儲溫度范圍：-20 ... +65 °C（攝氏度）/-4 ... 149 °F（華氏度）

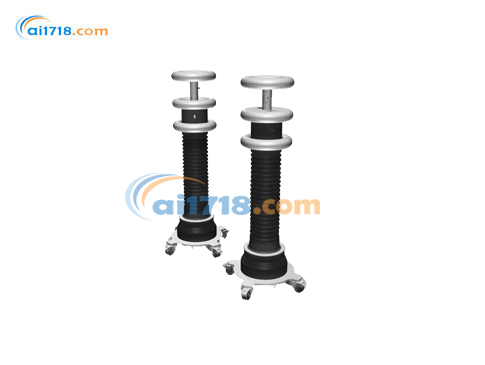

尺寸（長 × 寬 × 高）	耦合電容器：長度 1780 mm × 直徑 660 mm（長度 70.0 英寸 × 直徑 26 英寸）高壓濾波器：長度 1780 mm × 直徑 660 mm（長度 70.0 英寸 × 直徑 26 英寸）
重量	耦合電容器：90 kg（千克）/ 198.4（磅）高壓濾波器：90 kg（千克）/ 198.4（磅）
