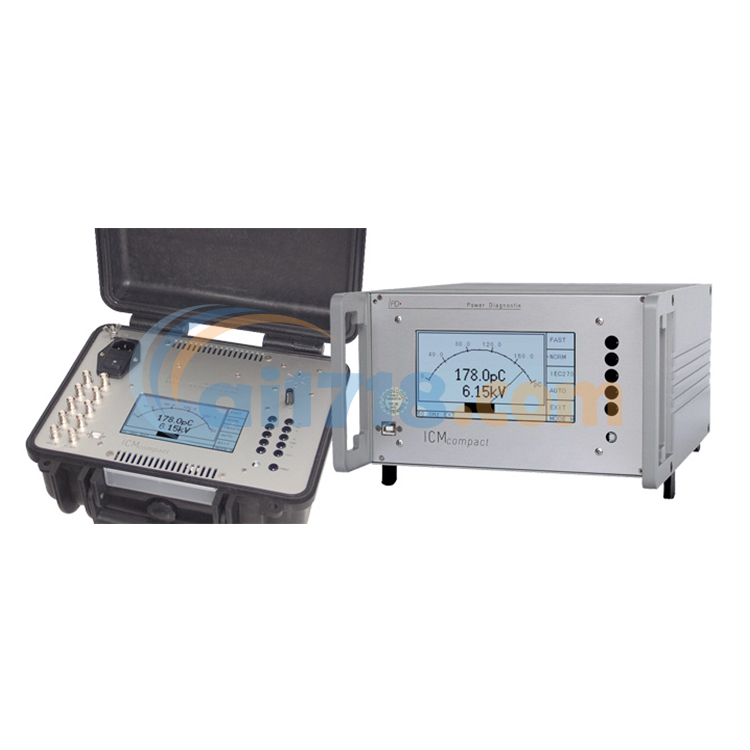

德國PDSG　 ICMcompact 局放檢測儀

型號： ICMcompact 局放檢測儀

品牌：德國PDSG

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國PDSG

PMDT is the global power industry's most capable and advanced resource for On-Line Partial Discharge Test Equipment and testing services. O...[查看更多]

瀏覽過此產品的用戶最終購買了

德國PDSG ICMcompact 局放檢測儀由愛儀器儀表網代理，本產品是高壓診斷方面質量上乘通用性好的測量儀器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

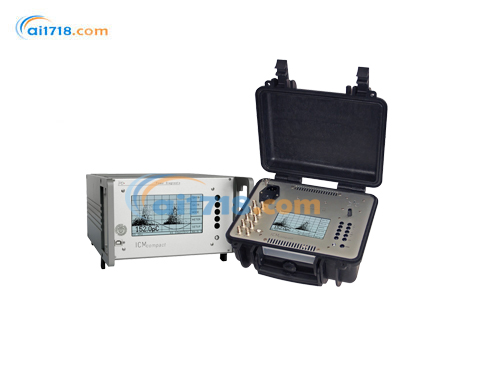

德國PDSG ICMcompact 局放檢測儀

ICMcompact 局放檢測儀產品簡介：
?ICMcompact 局放檢測儀現廣泛應用在各地的發電、輸配電、制造、研究行業的絕緣評估
?ICMcompact 局放檢測儀是一個獨立使用的局放探測儀．主要用于絕緣的質量檢驗及控制，可與 PC 連接進行數據的存儲
?ICMcompact 局放檢測儀是一種用來評估中高壓設備絕緣狀況的可獨立使用且結構緊湊的儀器。它經常用于高壓設備生產過程中的質量保證與質量控制試驗
?ICMcompact 局放檢測儀成為先進的分相式局放波形分析設備，適用于科研、電力公司及其他工業領域

ICMcompact 局放檢測儀產品特點：
?具有簡單的按鈕操作并在內嵌的LCO 顯示屏上有菜單
?LCO 顯示方式包括帶有可調指針靈敏度的簡單的局放電量表、反映缺陷特性的單色分放電圖譜及以示波方式表示的相位上的放電脈沖與施加電壓疊加的圖形
?可以與安裝了ICM軟件的電腦連接起來對屏幕顯示進抓圖或?qū)x器進行遠方控制
?能在噪聲環境下進行特殊的試驗和工作
?裝備有選件 DSO 電路板的ICMcompact 可用來對電力電纜的局放進行定位
?局放及其反射回聲沿被試電纜傳送：ICMcompact 能提供與電纜局放故障點成比例

ICMcompact 訂購信息
Product	Order no.
One-channel ICMcompact, half 19-inch desktop housing	PX10104
One-channel ICMcompact, 19-inch rack mountable housing	PX10126
One-channel ICMcompact, Explorer case	PX10127
Four-channel ICMcompact, half 19-inch desktop housing	PX10129
Four-channel ICMcompact, 19-inch rack mountable housing	PX10130
Four-channel ICMcompact, Explorer case	PX10131
Cable set for ICMcompact with one channel	PX17006
Cable set for ICMcompact with four channels	PX17048
Software	Order no.
Standard control software	PX19001
Enhanced location software	PX19002
Update of standard control software to current revision	PX19034
Update of enhanced location software to current revision	PX19035
Options	Order no.
Spectrum analysis	PX10120
PD fault location for cables	PX10105
RIV measurement (incl. four-channel multiplexer, requires spectrum analysis option)	PX10121
Analogue gating	PX10102
High voltage measurement	PX10103
Gating input for fibre optic cable	PX10124
External twelve-channel multiplexer	PX10107
LAN interface	PX10122
COM TTL interface for fibre optic communication cables	PX10123
Four auxiliary inputs	PX10110
Remote control computer system	PX90000
IP65 protected rugged outdoor case ICMoutlander	PX10381
Transportation case for instruments with desktop housing and accessories	PX18122
High transportation case for instruments with desktop housing and accessories	PX18126
High transportation case for instruments with desktop housing, coupling capacitor, and accessories	PX18127
Set of measuring cables is NOT included with the instrument and must be ordered separately.

ICMcompact 局放檢測儀技術參數

采集單元
工作電源	90–264 V AC, 47–440 Hz（自動）
保險絲	1.6A（延時熔斷）
電池	連續運營3小時
功率要求	大約40VA
顯示屏幕	背光式 LCD
顯示分辨率	128×240 Pixel S/W
顯示尺寸	120 mm x 64 mm
標準顯示模式	PD充電計，示波器式顯示，相位分辨PD模式（PRPD）
操作按鈕	5 個菜單按鈕
輸入阻抗（局放）	50 Ω II 50 pF (AMP IN)
輸入靈敏度	＜200μV（RPA1），＜2mV（AMP IN）
下限頻率（-6dB）	40、80 或 100kHz（軟件控制）
上限頻率（-6dB）	250、600 或 800kHz（軟件控制）
同步類型	供電電源同步；外部同步信號同步
同步頻率范圍	10-410Hz（2.48 版本以上）
外同步信號要求	*大 100Vrms
記錄器輸出	0-10V with Ro=100Ω
工作溫度	10-40℃（無結露）
尺寸	236mm×133mm×300mm（不含 BNC 接口）
重量	~4KG ~4.4KG(帶外殼)
“HVM”（電壓）測量功能
輸入	“SYNC IN”
*高輸入電壓	±200Vpeak 1MΩ//200pF
輸入阻抗	10MΩ//200pF(VLF 打開)；1MΩ//200pF
同步頻率	10-210Hz（2.48 版本以上） 10-510Hz（特殊定制，不含 VLF）
A/D轉換器	±11bit
分壓比例調整	可通過“DIV+/DIV-”按鈕調節
靈敏度	＜1.5%(標準)
數值顯示	Urms、U/√2 值、峰值系數
“DSO”板，電纜局放定位功能
輸入	AMP IN
采樣率	100MS/s
A/D轉換器	±7bit
時間顯示窗口	2…80μs（200…8000Samples）
串行接口	56kBit/s
標準電纜長度	10-5000m，相對 80μs，Vc=140m/μs
定位精度	1m+0.1%電纜長度
PDSG ICMcompact 局放檢測儀說明文檔
