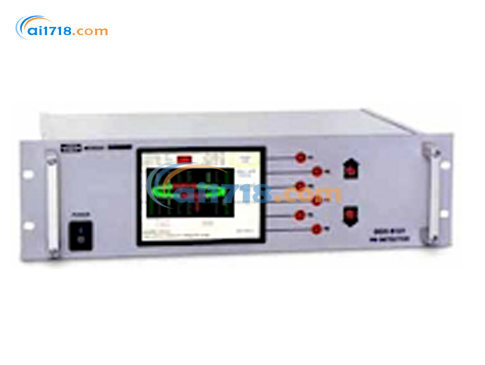

瑞士HAEFELY(哈弗萊)　DDX 9101 局放測試儀

型號：DDX 9101 局放測試儀

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士HAEFELY（哈弗萊） DDX 9101 局放測試儀，本產品 DDX9101例行的通過/未通過局放試驗的有效解決方案。它具有模擬局放儀的基本功能，符合IEC 和IEEE/ANSI關于局放試驗的所有標準。它是任意廠家生產的任意型號的舊局放儀的*簡單直接的替代品?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

DDX 9101 局放測試儀產品簡介：
?DDX 9101局部放電測試儀出自非常成功的DDX測試儀家族，提供局部放電合格測試的理想方案；
?整合所有模擬探測器的基本功能，符合局部放電測試中所有的IEC和 IEEE/ANSI標準；并去除了那些全計算機化局部放電探測器中用戶不需要的*功能，僅針對于測量局部放電量的大小和外加測試電壓值。
?它專為提升設備的現代化而設計，且價格合理，操作簡便，可直接替換任意品牌或型號的舊款模擬測試儀。
?系統設置于3U 19”機架式機箱（滑入式）內。
?或者，如果您需要一整套全新的測試系統，該測試儀也可整合交流電源，用于高壓元件的產品局部放電測試。
?通過前方面板上的8個控制鍵即可對這款測試儀進行簡單操作。
?操作時，先選擇所需的運行模式（儀表模式或示波器模式）和合適的放大器設置。
?開始測試前，首先校正測量設置，輸入*大可接受局部放電水平。
?一旦試品測試對象加上電壓，屏幕上的指示器*能顯示出該試品是否能通過測試。
?采用數據獲取/遠程控制軟件和PC機（可選）后，裝置的功能將得到大幅拓展，可根據用戶定義的參數獲取測試期間的各項數據，用于生成附帶圖像和圖表的自定義?測試報告。
?測試過程中，用戶也可隨時拍攝橢圓的快照，*像模擬示波器上的相機一樣，只是操作更為簡單。
?DDX 9101*軟件*為顯著的特點是它可同步運行和監控多路探測器。
?如果您是位進行常規局部放電測試的制造商，您可將各臺DDX 9101探測器連接至單臺具有遠程控制功能的PC機，使其具備監控并獲取各項數據的功能。

DDX 9101 局放測試儀產品特性
?當指示燈顯示測試數值已超出限制時，可對局部放
?電閾值進行更改
?配有用于與PC機（可選）相通訊的以太網接口
?數據獲取和遠程控制軟件包
?雙操作模式—儀表模式和示波器模式
?緊湊型3U (19”)機架式機箱，便于儀器整合進測
?試系統

DDX 9101 局放測試儀產品優點
?合格測試的理想選擇――由您設定允許的局部放電值，儀器據此判斷試品合格與否。
?簡單實用――只需面板上的8個控制鍵，您*可以對儀器進行操作。
?直接替換――想要更新舊款模擬裝置，您無須考慮成本效益,直接換了它吧。
?多通道測試――采用數據獲取/遠程控制軟件，您可同時操作并監控多路測試儀。
?綜合測試系統――鑒于其緊湊的實際和強大的功能，該裝置非常適合整合進局部放電綜合測試系統（包括交流電源）。

DDX 9101 局放測試儀產品應用
?可測試
?配電變壓器
?電力變壓器
?電流互感器和電壓互感器
?旋轉電機
?開關
?浪涌避雷器
?電纜
?產品研發
?科學院校

DDX 9101 局放測試儀產品規格

項目	*小值	*大值	單位
環境參數	環境工作溫度	0	44	°C
	存儲溫度	-20	60	°C
	相對濕度（非冷凝）	-	80	%rel.
	振動 / 沖擊	-	3	G
機械參數	儀器寬度	適用于 19 英寸機架安裝	-	-
	儀器高度	-	3U（133mm）	-
	儀器重量	-	5	kg
一般參數	EMC 合規性	符合 EC 指令 89/336/EEC	-	-
	傳導和輻射發射	符合 EN 50081 - 1 1992（住宅、商業和輕工業）標準	-	-
	傳導和輻射抗擾度	符合 EN 50082 - 2 1992（工業）標準	-	-
	電源線電壓	85	264	VAC
	電源線頻率	47	440	Hz
	保護熔斷器	4A 防浪涌	-	-
	連接	帶保險絲的 IEC - 320 連接器	-	-
	接地系統	系統接地 / 直接接地外殼，與線路接地 / 地之間為 300μH 電感	-	-
放大器參數	輸入阻抗	-	50	Ω
	相對于系統地的共模電壓（可選 “浮動輸入” 模式）	-	50	V
	高通濾波器設置	10、20、40、50、80	-	kHz
	低通濾波器設置	100、200、300、400、500	-	kHz
	輸入衰減范圍	0 至 75dB，以 5dB 為步長	-	-
測量系統參數	電壓測量阻抗	-	30	kΩ
	滿量程輸入電壓	-	10	VPeak
		-	20	VPP
		-	7.07	VRMS
	電壓測量 IEC - 60 動態范圍	10	100	% FSD
	量程因子在動態范圍內的不確定度	-	1	%
	電壓測量線性誤差	-	0.75	% FSD
	電壓測量偏移誤差	-	0.2	% FSD
	電壓測量分辨率	-	0.05	% FSD
	PD 測量線性誤差	符合 IEC - 270 要求	-	-
	PD 測量系統	符合 IEC - 270 規范的模擬峰值檢測器	-	-
	PD 測量分辨率	-	0.05	%FSD
	PD 捕獲和顯示系統	脈沖相位分辨率	-	0.35	度
		線頻同步	20	400	Hz
		周期捕獲能力	1	128	周期
		脈沖顯示分辨率	-	0.78	%FSD
校準步進波發生器（可選）	注入電容范圍	50	1200	pF
	步進波電壓	-	10	V
	步進波上升時間	-	40	ns
	輸出端接阻抗	-	50	Ω
	相對于外殼的*大共模電壓	-	35	V
