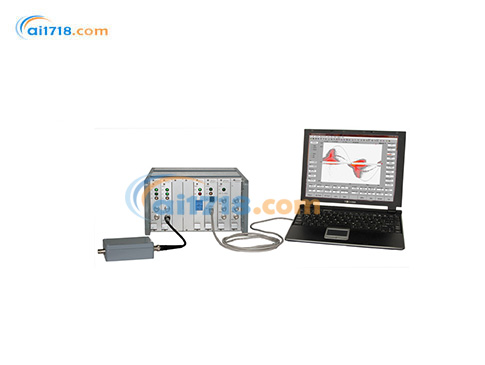

德國PDSG　ICMsystem 局放檢測系統

型號：ICMsystem 局放檢測系統

品牌：德國PDSG

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國PDSG

PMDT is the global power industry's most capable and advanced resource for On-Line Partial Discharge Test Equipment and testing services. O...[查看更多]

瀏覽過此產品的用戶最終購買了

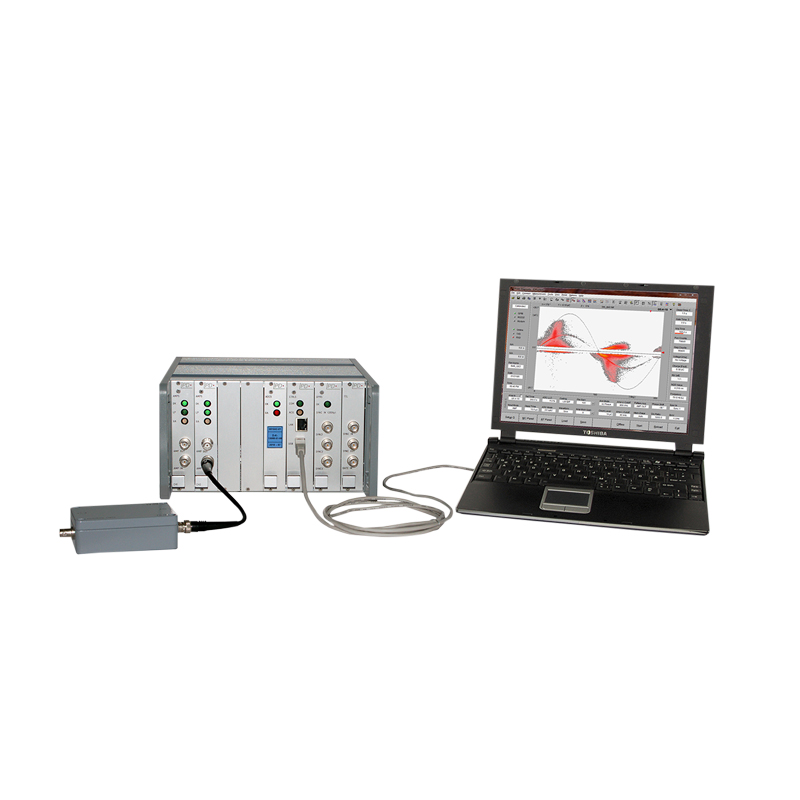

ICMsystem 局放檢測系統

德國PDSG ICMsystem 局放檢測系統由愛儀器儀表網代理，本產品是一款功能強大、應用廣泛的中、高電壓等級絕緣狀態檢測儀器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

ICMsystem 局放檢測系統產品簡介：
?ICMsystem 局放檢測系統可在運行電壓頻率以外的范圍應用，包括工頻（50/60Hz）、（400Hz）和超低頻（0.1Hz）
?ICMsystem 局放檢測系統可在運行電壓頻率以外的范圍應用，包括工頻（50/60Hz）、（400Hz）和超低頻（0.1Hz）
?ICMsystem 局放檢測系統具備完善的功能，在優異領域應用或整個高壓試驗控制過程中，用戶可自定程序來對設備進行控制
?ICMsystem 局放檢測系統成為先進的分相式局放波形分析設備，適用于科研、電力公司及其他工業領域

ICMsystem 局放檢測系統產品特點：
?可擴充至實時四通道的PD局放、RIV、電壓、頻率測量，且同時顯示在計算機屏幕上
?可以測量、紀錄DC直流電壓的局放信號、設定周期的時間并統計
?可同時在計算機屏幕顯示四通道的PD局放值測量圖形
?可自由設定電壓、及PD截取時間
?可以接收超聲傳感器信號
?可以接收UHF超高頻傳感器信號
?可選購頻譜儀和操作軟件，已構成選頻局放試驗系統
?可選配超聲波探頭，延伸本設備為局放故障點定位系統（應用于鐵殼變壓器和GIS…等故障定位）

ICMsystem訂購信息

產品	訂單號	選項	訂單號
ICMsystem 第 5 代，? 19 英寸機殼	PX10026	頻譜分析（含 RIV 測量）	PX10028
ICMsystem 第 5 代，? 19 英寸機殼	PX10030	電纜局部放電故障定位	PX10029
測量插件板	PX10027	IEEE488 通信接口（GPIB-USB）	PX90102
ICMsystem 單通道電纜套件	PX17006	遠程控制計算機系統	PX90000
ICMsystem *多四通道電纜套件	PX17059	*多四通道儀器及附件運輸箱	PX18128
ICMsystem *多十通道電纜套件	PX17154	*多四通道儀器及聲學附件運輸箱	PX18122
標準控制軟件	PX19010	*多四通道儀器及聲學附件高運輸箱	PX18126
多通道控制軟件	PX19009	五到十通道儀器及附件運輸箱	PX18120
多通道驗收測試控制軟件	PX19000	-	-
ICMacoustic 聲學故障定位軟件	PX19008	-	-
注：測量電纜套件未隨儀器附帶，必須單獨訂購。	-	-	-

ICMsystem 局放檢測系統技術參數

采集單元

電源供應	90–264 伏交流（AC），47–440 赫茲（自動適配）
線路保險絲	2 安（延時型）（適用于*多 4 通道的 ICM 系統）；3.15 安（延時型）（適用于 5-10 通道的 ICM 系統）
功耗	*大約 110 伏安（VA）
操作方式	通過 ICM 系統軟件遠程控制
工作溫度	0–40°C（無冷凝）
輸入阻抗（放大器輸入，AMP IN）	50 歐姆（Ω）并聯 50 皮法（pF）
模數轉換器（局部放電測量，PD）	12 位，壓縮為 8 位（單極性）/±7 位（雙極性）
尺寸（寬 × 高 × 深，不含 BNC 接頭）	236×133×300 立方毫米（適用于*多 4 通道的 ICM 系統）；450×133×300 立方毫米（適用于 5-10 通道的 ICM 系統）
重量	約 6.9–9 千克

標準局部放電（PD）模式

下限截止頻率（-6 分貝）	40、80 或 100 千赫茲（kHz）（軟件控制）
上限截止頻率（-6 分貝）	250、600 或 800 千赫茲（kHz）（軟件控制）
輸入靈敏度	＜500 微伏有效值（μV RMS）/5 皮庫（pC）（無前置放大器時）
增益范圍	4、8、10、20……200、400、800
局部放電圖譜分辨率（x-y-z）	8×8×16 位

前置放大器

輸入阻抗：

RPA1/RPA1D/RPA1G/RPA4	-
RPA1L / RPA1H	-
FCU2	-

輸入靈敏度：

RPA1/RPA1D/RPA1G/RPA4	＜50 微伏有效值（μV RMS）/0.03 皮庫（pC）
RPA1L	＜15 微伏有效值（μV RMS）/0.02 皮庫（pC）
RPA1H	＜40 微伏有效值（μV RMS）/0.05 皮庫（pC）
RPA2	＜800 微伏有效值（μV RMS）/1 皮庫（pC）
RPA3	＜2 微伏有效值（μV RMS）
FCU2	＜200 微伏有效值（μV RMS）（46 分貝微伏，dBμV）

帶寬：

RPA1/RPA1D/RPA1G/RPA4	40–800 千赫茲（kHz）
RPA1L/RPA1H	40 千赫茲（kHz）–20 兆赫茲（MHz）
RPA2	2–20 兆赫茲（MHz）
RPA3	200 兆赫茲（MHz）–1 吉赫茲（GHz）
FCU2	100 兆赫茲（MHz）–1800 兆赫茲（GHz）

同步 / 高壓測量（HVM）

同步頻率	20–510 赫茲（自動）/0.02–510 赫茲（手動）
*大電壓	200 伏峰值（140 伏有效值），額定 100 伏有效值
輸入阻抗	10 兆歐（MΩ）
模數轉換器	±15 位
測量不確定度	典型值＜1.5%

頻譜功能

輸入靈敏度	＜5 微伏有效值（μV RMS）/0.5 皮庫（pC）（270 千赫茲帶寬）；＜1 微伏有效值（μV RMS）/2 皮庫（pC）（9 千赫茲帶寬）
*大輸入電壓	5 毫伏有效值（mV RMS）（9 千赫茲帶寬，頻譜模式）；2.5 毫伏有效值（mV RMS）（無線電干擾電壓測量）
頻率范圍	10 千赫茲（kHz）–10 兆赫茲（MHz）（步長 10 千赫茲）
帶寬	9 千赫茲（kHz）或 270 千赫茲（kHz）
測量不確定度	典型值＜5%

電纜局部放電定位

觸發	輸入信號的 0–*（步長 3.125%）
模數轉換器	±7 位
采樣率	100 兆采樣 / 秒（MSamples/s）（采樣周期 T=10 納秒）
降低后的采樣率	50 兆采樣 / 秒（MS）、25 兆采樣 / 秒（MS）
顯示時間窗口	200–8000 個采樣點（100 兆采樣 / 秒時為 2–80 微秒（μs）；25 兆采樣 / 秒時為 8–320 微秒（μs））
被測電纜長度	10–5000 米（基于 80 微秒（μs）和波速 v?=140 米 / 微秒（m/μs）計算）（注：長度＞3000 米的電纜無法定位，因脈沖衰減影響）
定位精度	1 米+ 電纜長度的 0.1%

聲故障定位

觸發	輸入信號的 0–*（步長 3.125%）
模數轉換器	±7 位
采樣率	100 兆采樣 / 秒（MSamples/s）（采樣周期 T=10 納秒）
降低后的采樣率	50 兆采樣 / 秒（MS）、25 兆采樣 / 秒（MS）、10 兆采樣 / 秒（MS）、5 兆采樣 / 秒（MS）、1 兆采樣 / 秒（MS）
顯示時間窗口	200–8000 個采樣點（100 兆采樣 / 秒時為 2–80 微秒（μs）；1 兆采樣 / 秒時為 200–8000 微秒（μs））
*大定位距離	11.2 米（基于 8000 微秒（μs）和油中聲速 v???=1400 米 / 秒（m/s）計算）
